Definizione dell'Involucro Scambiante

🛠 Input Grafico - Casi Particolari - Solai Sfalsati

Può capitare, sia nel caso di edifici storici sia nel caso di ville moderne, che le quote e le altezze di alcuni ambienti non siano corrispondenti a quelle dei piani. È questo il caso più generico che si possa affrontare.

In questa situazione i piani del fabbricato non coincideranno più con quelli inseriti nell'elenco piani di Mc4Suite, perché come vedremo per ogni piano di fabbricato bisognerà inserire più "piani" nel programma. Pertanto in questa occasione tali piani vengono denominati Livelli.

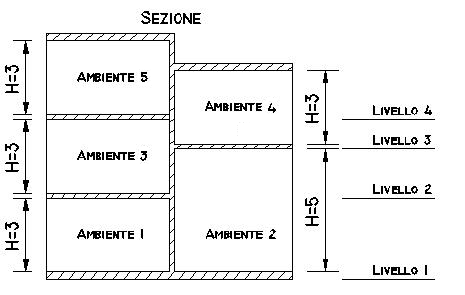

Supponiamo di trovarci nel caso riportato in figura.

L'elenco piani di tale progetto deve essere compilato nel modo seguente:

In questo caso il pavimento del Livello 1 ha uno spessore di 30 cm ed il solaio interpiano uno spessore di 20 cm.

L'altezza netta dell'ultimo livello può essere indifferentemente 1,8 metri o 3 metri. Come mostrato in figura si predispone l'inserimento di un eventuale Livello 5.

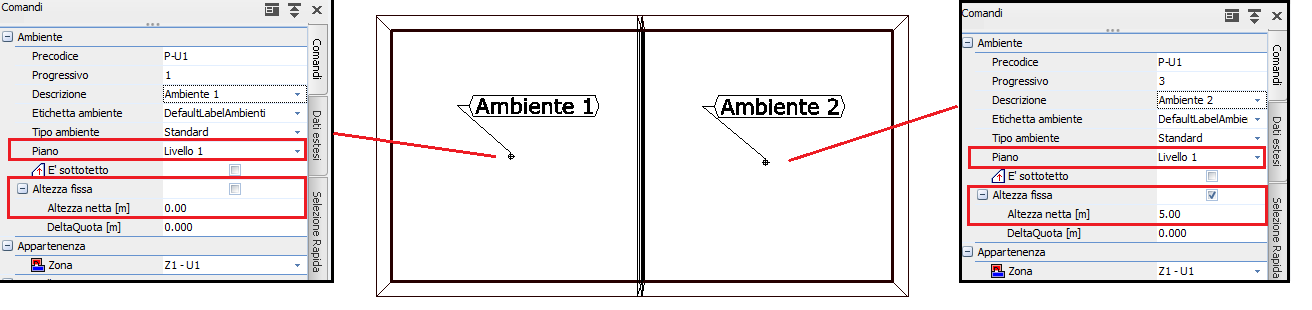

L'input degli ambienti al Livello 1 deve avvenire come mostrato nella figura sottostante. Nell'Ambiente 2, essendo sforante, occorre impostare entrambi i solai (pavimento e soffitto) direttamente in ambiente.

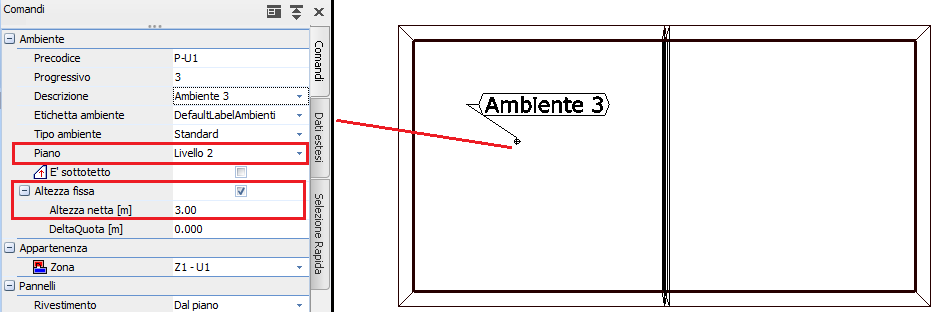

La parte vuota sulla destra è l'ambiente 2 il cui pavimento è al Livello 1. Nella parte destra NON occorre inserire alcun simbolo ambiente. Vedi immagine sottostante.

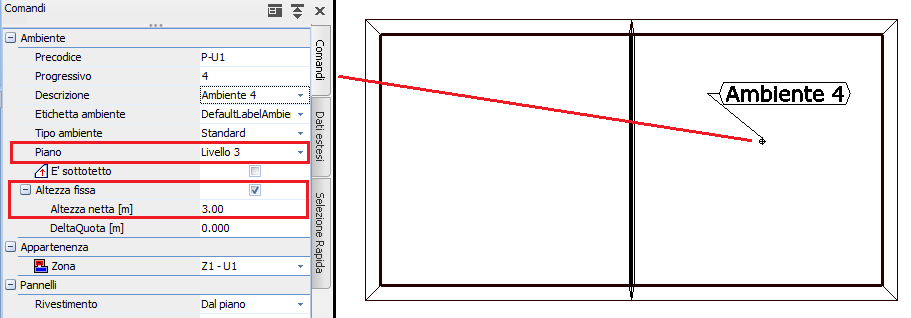

L'input al Livello 3 è analogo a quello fatto al Livello 2.

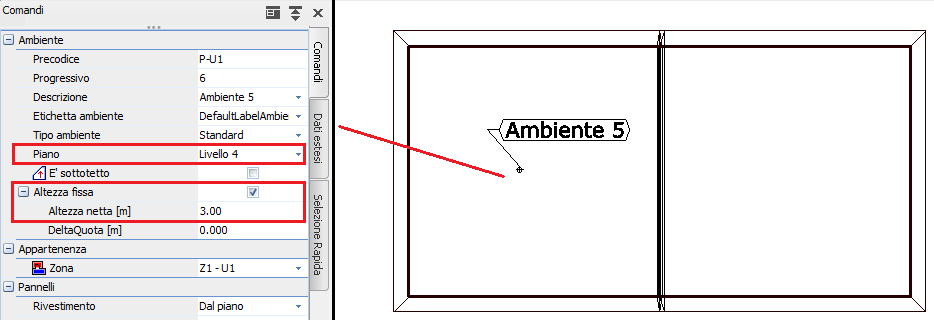

Al Livello 4 l'input è analogo a quello visto ai due livelli precedenti.
