Definizione dell'involucro scambiante
La funzionalità di configurazione per l'estrazione automatica permette di associare un ponte termico calcolato in archivio a una specifica categoria, tenendo conto della varietà delle strutture presenti nel progetto.
📂 Accesso

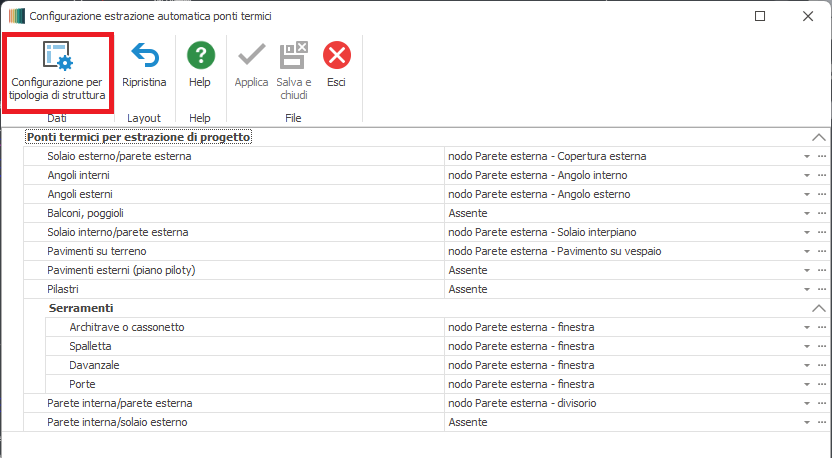

La funzione si attiva cliccando sul pulsante "Configurazione per tipologia di struttura" nel contesto del menu della "Configurazione per l'estrazione automatica ponti termici":
💡 Premessa
Nella realtà costruttiva, difficilmente il progettista si trova di fronte a situazioni di assoluta omogeneità delle strutture. Mc4Suite integra una funzione che permette di modificare i ponti termici estratti automaticamente in base alle strutture che li compongono.
Alla prima invocazione, appare una notifica che avvisa sulla possibile durata prolungata della procedura (necessaria per la rilettura delle frontiere di scambio termico). Le tempistiche dipendono dalla grandezza e complessità dell'input grafico.
🛠 Layout del menu

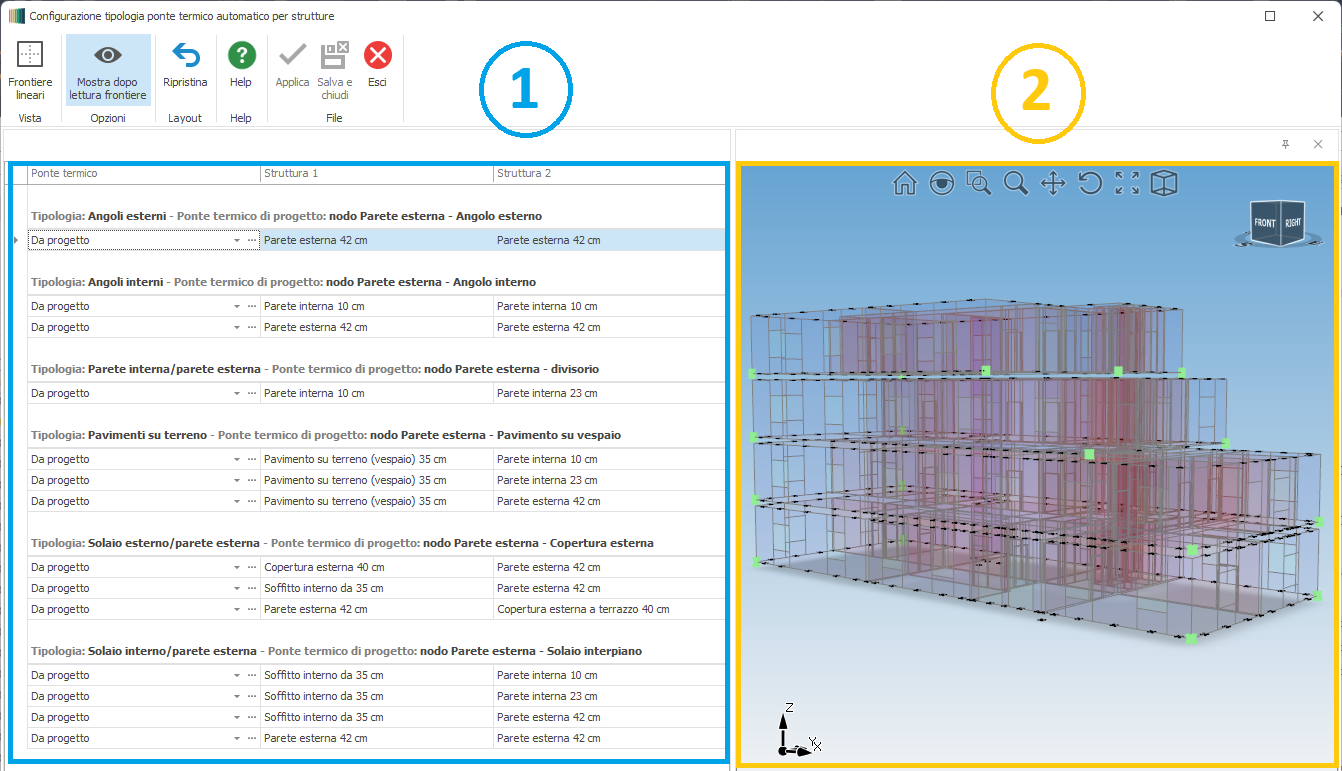

Il menu per la configurazione per tipologia di strutture è suddiviso in due sezioni:
| Sezione | Descrizione |
|---|---|
| Sinistra | Elenco dei ponti termici estratti in automatico, suddivisi per tipologia |
| Destra | Modello tridimensionale dell'edificio con indicazione del posizionamento del ponte termico selezionato |
📋 Elenco ponti termici per categoria

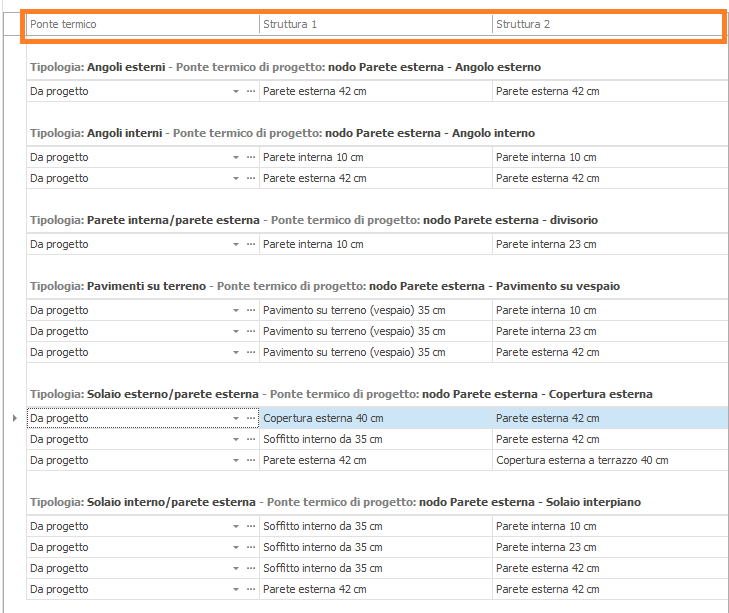

L'elenco è suddiviso in tre colonne:
| Colonna | Descrizione |
|---|---|
| Ponte termico | Ponte termico associato al nodo costituito dalle strutture nelle colonne adiacenti |
| Struttura 1 | Prima struttura costituente il nodo |
| Struttura 2 | Seconda struttura costituente il nodo |
I ponti termici vengono raggruppati per categoria:

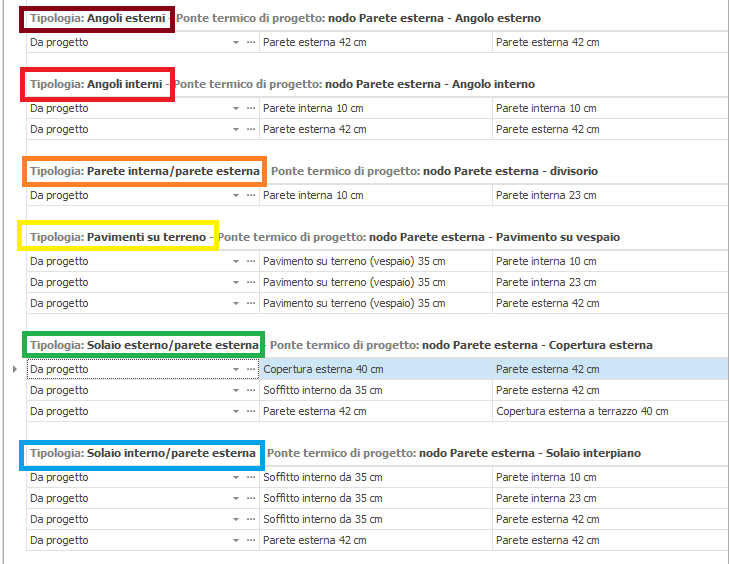

L'intestazione di ciascuna categoria riporta la Tipologia di ponte termico e il nome del "Ponte termico di progetto" estratto in automatico.
🔧 Lettura dell'elenco
La selezione di un singolo ponte termico si esegue cliccando lo spazio vuoto immediatamente alla sinistra del suo nome; il ponte selezionato sarà contraddistinto da una freccia.

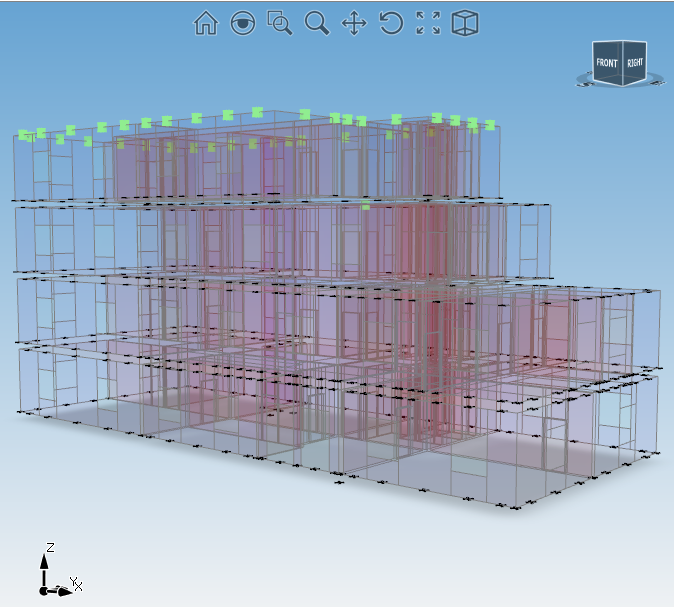

Il visualizzatore tridimensionale mostra contemporaneamente tutte le intersezioni in cui il ponte termico selezionato è stato rintracciato nell'edificio.
🔧 Modifica dei ponti termici

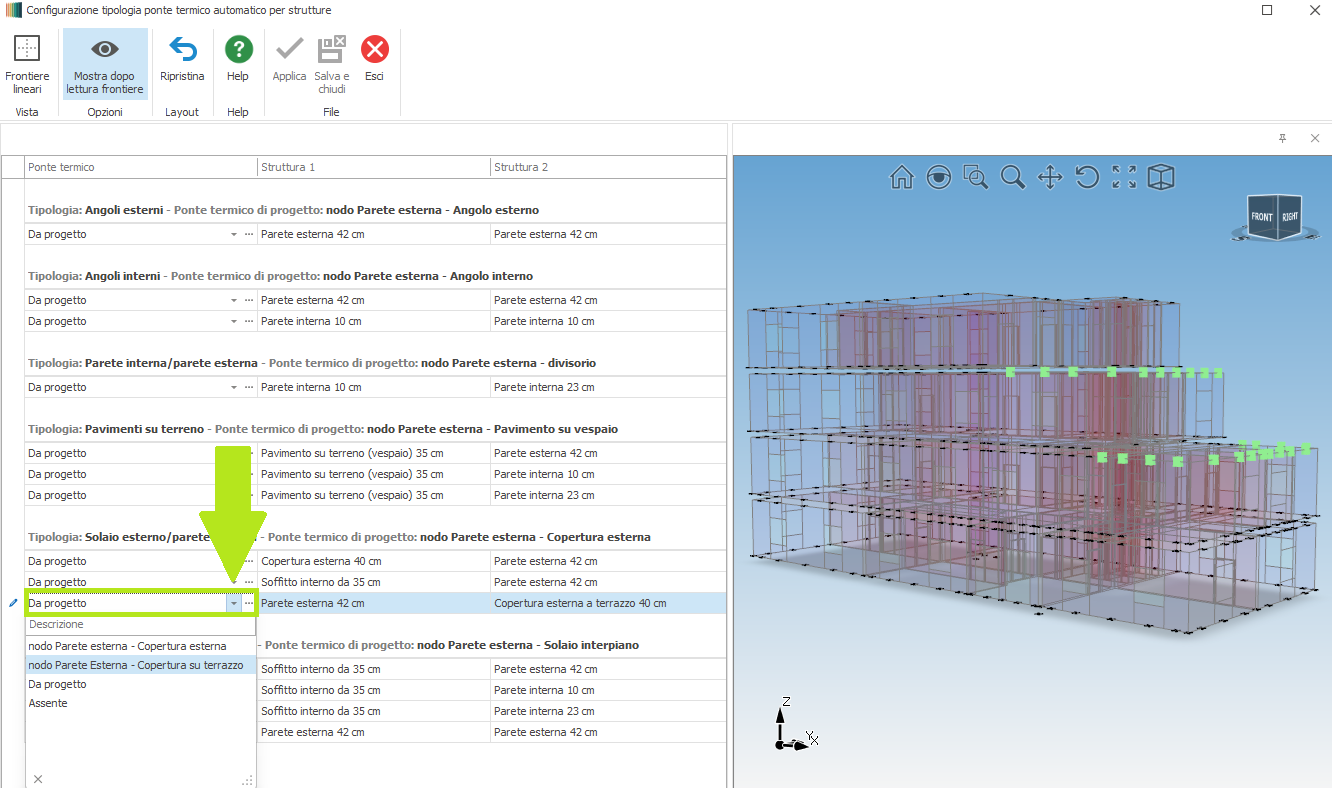

Per modificare il tipo di ponte termico in relazione alle strutture abbinate nel nodo, selezionare il nuovo ponte termico dal menu a tendina nella colonna "Ponte termico".
Il visualizzatore tridimensionale mostra l'esatta ubicazione dei nodi in cui si andrà a modificare il ponte termico.

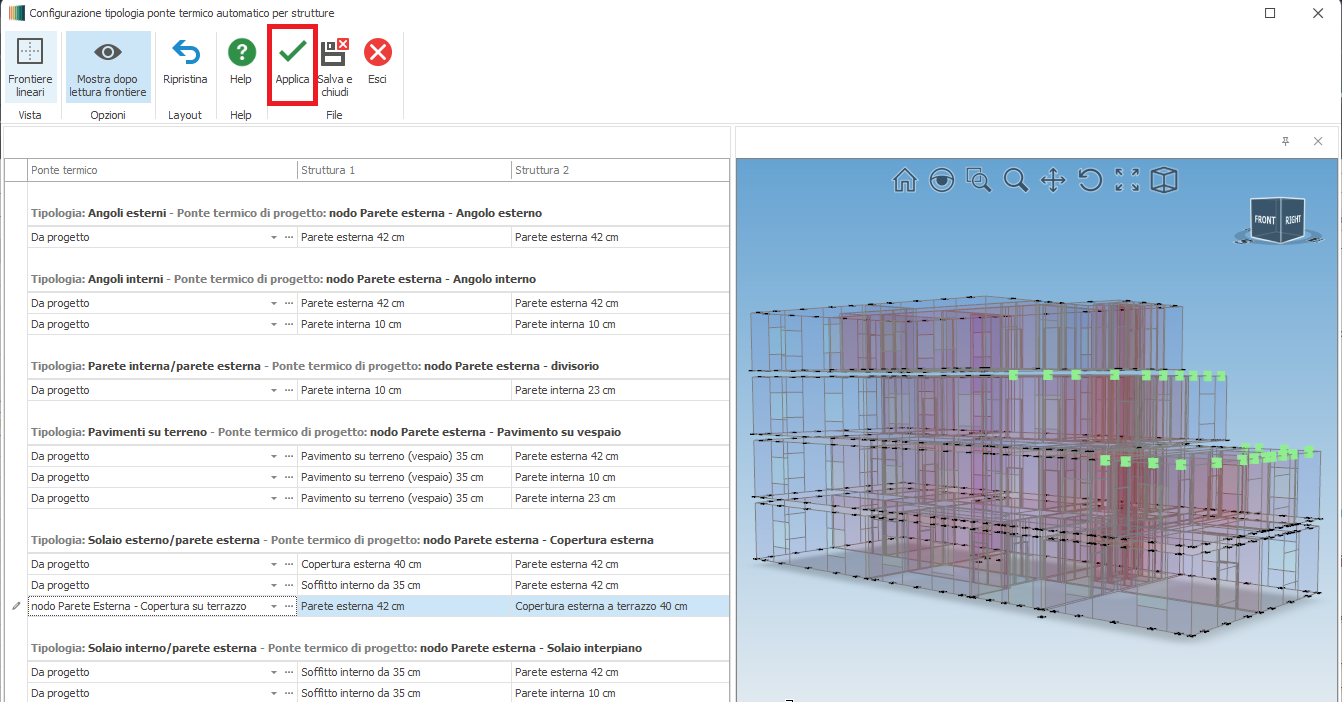

Cliccando su "Applica" o su "Salva e chiudi", il software applicherà la modifica.
In occasione di una successiva sessione di calcolo che implichi la rilettura delle frontiere, il software sostituirà il ponte termico secondo le indicazioni fornite in tutti i nodi in cui è stato rintracciato.
⚙️ Comandi ausiliari
| Comando | Descrizione |
|---|---|

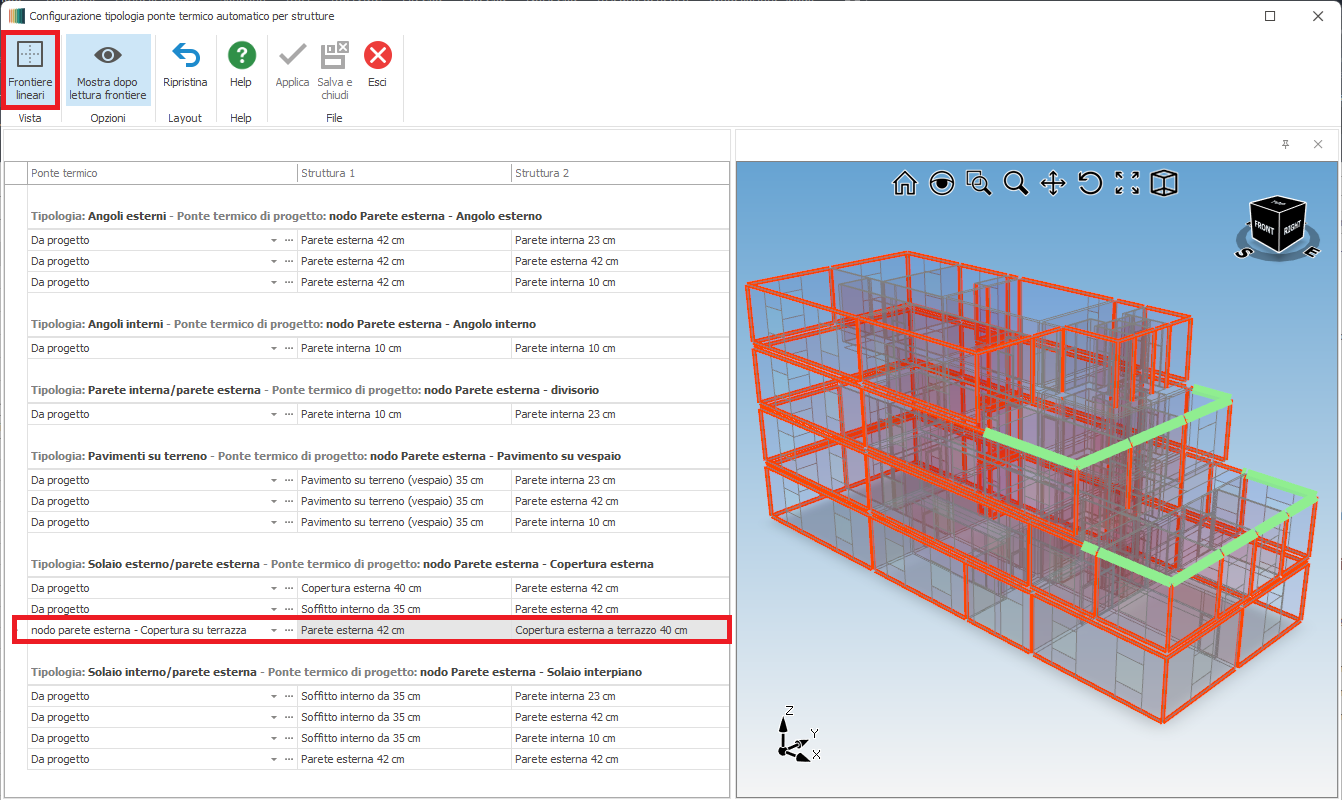

| Frontiere lineari | Attiva la visualizzazione delle frontiere monodimensionali lungo le quali si distribuiscono i nodi del ponte termico selezionato. Le linee arancioni identificano tutte le frontiere lineari del fabbricato; le linee verdi evidenziano quelle relative al ponte termico selezionato |
| Mostra dopo lettura frontiere | Stabilisce se la maschera viene visualizzata ad ogni rilettura delle frontiere (comportamento di default). Cliccando il pulsante si può inibire la comparsa automatica |
