Zona Impiantistica - Dati Generali
La sezione Dati Generali della zona impiantistica consente di inserire una nuova zona come componente, associarle un modello (template) e definirne il tipo (Riscaldata, Climatizzata, Non climatizzata). La caratterizzazione dettagliata avviene nel relativo Archivio Modelli di Zona.
⚙️ Componente Zona

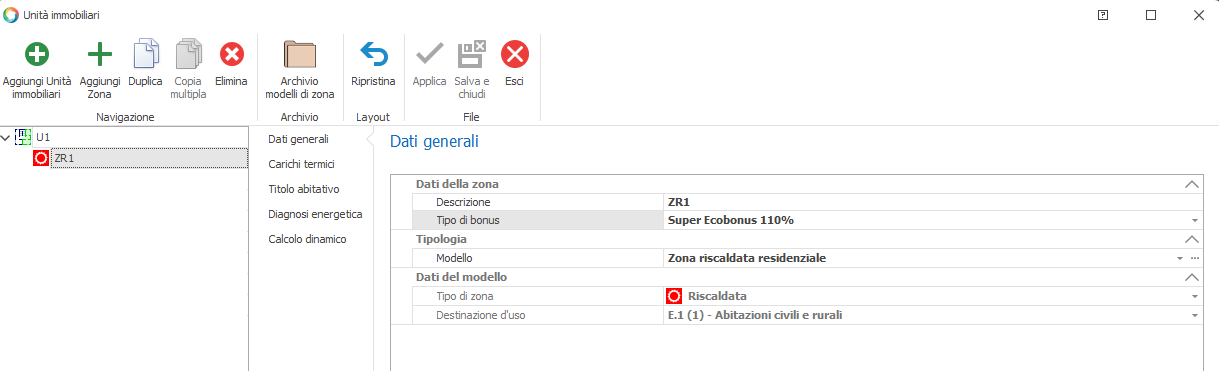

Per inserire una nuova zona come componente occorre cliccare sul tasto Aggiungi Zona posto nella barra dei comandi.
Una volta inserita, attribuire alla zona una descrizione significativa in luogo della denominazione alfanumerica provvisoria.
In corrispondenza del campo Tipologia - Modello si associa il template creato nell'Archivio Modelli di Zona. La sezione Dati del modello riepiloga in sola lettura le caratteristiche del modello associato.
La voce Tipo di bonus è presente solo se nei Dati progetto - Fabbisogno energetico risulta selezionata l'opzione Ecobonus 2020 (Superbonus). Consente di discriminare le zone ai fini dell'APE Convenzionale per l'asseverazione dei requisiti del 110%.
Opzioni disponibili:
- Nessuno (diagnosi energetica senza incentivi)
- Superecobonus 110%
- Esclusa da superbonus ed inclusa in APE
📂 Archivio Modelli di Zona

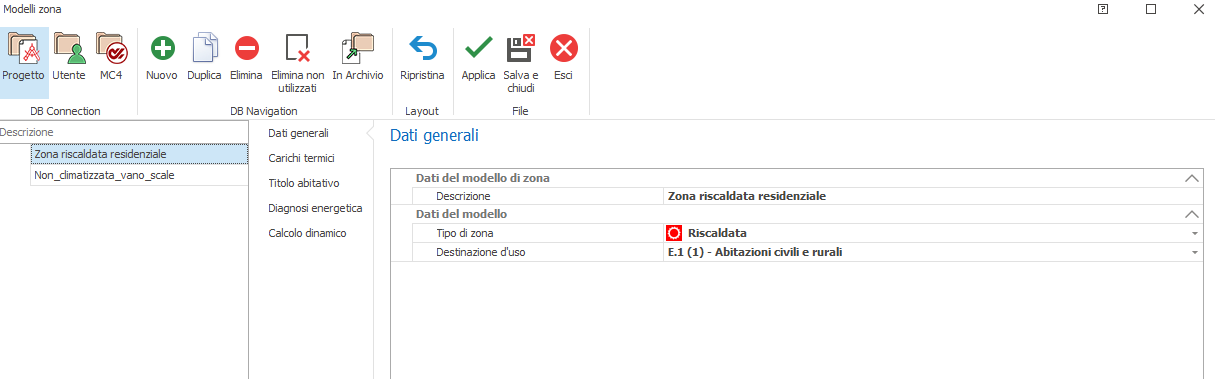

Cliccando sul pulsante Archivio Modelli zona si accede all'omonimo archivio per la creazione e gestione dei template da associare al componente Zona.
Il layout dell'archivio riproduce la struttura di inserimento dati del componente zona, suddivisa nelle medesime aree tematiche. La differenza principale è che i dati del modello sono modificabili, mentre nel componente risultano di sola lettura (caricati dal template associato).
⚙️ Modello Zona - Tipo di Zona
| Tipo | Descrizione |
|---|---|
| Riscaldata | Calcola le dispersioni secondo UNI EN 12831 e il calcolo energetico secondo UNI/TS 11300, sia in regime di riscaldamento che di raffrescamento. |
| Climatizzata | Include tutti i calcoli della zona Riscaldata, più la valutazione del carico termico invernale ed estivo secondo il metodo ASHRAE. |
| Non climatizzata | Per zone non dotate di impianto di riscaldamento e raffrescamento. |
La Destinazione d'uso deve essere specificata tra le categorie previste dal DPR 412/93.

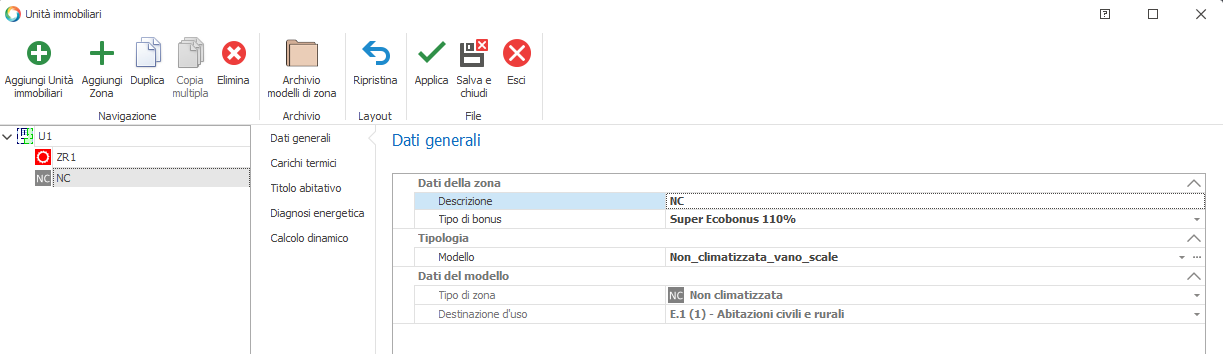

⚙️ Zona Non Climatizzata
La zona Non Climatizzata non viene presa in considerazione per il riscaldamento e non rientra nel calcolo del fattore di forma S/V dell'edificio. Le superfici delle pareti che separano zone riscaldate da zone non riscaldate vengono comunque considerate per la valutazione dello scambio energetico.
Gli ambienti non riscaldati di tipo diverso (es. sottotetto e cantina) devono appartenere a zone Non Climatizzate distinte.

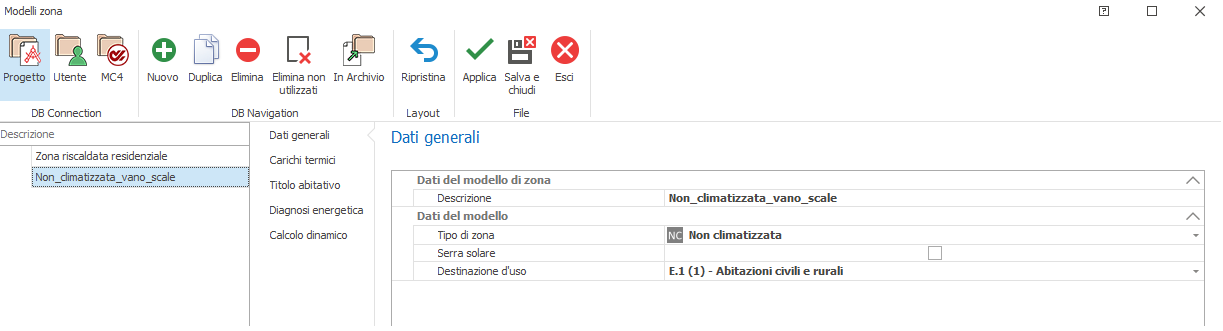

Attivando il checkbox Serra solare, viene abilitato il calcolo degli apporti gratuiti solari (diretti e indiretti) attribuibili all'ambiente non climatizzato, qualora esso sia delimitato verso l'esterno solo da pareti vetrate o finestrature. Il contributo solare delle zone non climatizzate viene sommato a quello delle zone climatizzate contigue, in conformità con la UNI EN ISO 13790.
Includi in superbonus: opzione presente solo se nei Dati progetto - Fabbisogno energetico risulta selezionata l'opzione Ecobonus 2020 (Superbonus). Consente di escludere dal beneficio fiscale le porzioni di edificio che costituiscono ampliamenti rispetto alla sagoma iniziale. I nuovi locali devono essere associati a una zona distinta con il flag Includi in superbonus deselezionato.
