Progetto Antincendio (FireCAD)
Un nuovo progetto di tubazioni di tipo Antincendio si crea a partire dal comando dedicato nel menu FireCAD o eseguendo il comando DBNEWPIPE nella barra dei comandi.
📂 Accesso al Comando
Icona:
Comando: DBNEWPIPE
Esiste inoltre un'altra via: a partire dalla BARRA DI NAVIGAZIONE, seleziona il tab "IMPIANTI", posiziona il mouse in un punto qualunque della barra e clicca il tasto destro del mouse. Appare il bottone NUOVO, la cui selezione porta direttamente alla maschera di creazione di un nuovo progetto di tubazioni.
🛠 Creazione del Progetto

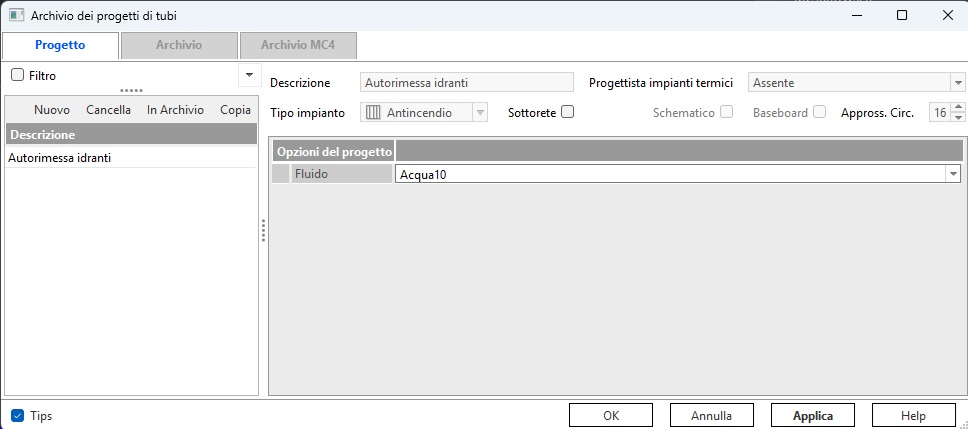

In seguito, si apre la finestra seguente:
La finestra ha la configurazione tipica di ogni archivio del programma.

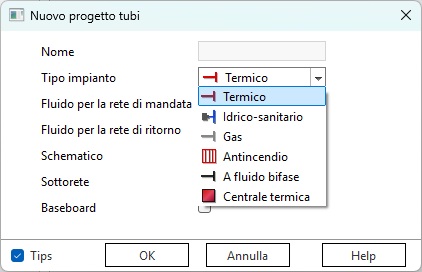

La creazione di un nuovo progetto inizia alla selezione del bottone NUOVO posto nella sezione sinistra della maschera. Nella finestra pop-up che appare è richiesto l'inserimento dei dati seguenti:
- il Nome identificativo del progetto;
- il Tipo di impianto che si vuole creare, scegliendo da un menu contestuale che offre le seguenti possibilità: Termico, Idrico Sanitario, Gas, Fluido Bifase, Antincendio (progetto FireCad) e Centrale Termica (progetto PipeCad);
- il check Schematico: attivandolo il disegno dei tubi sarà unifilare anziché tridimensionale e come blocchi dei terminali il programma userà quelli indicati come Simbolo 2D (vedi Archivio Terminali Antincendio).
La conferma dei dati inseriti avviene cliccando sul bottone OK. Il nome dell'impianto appare in elenco nella colonna sinistra; selezionandolo è possibile utilizzare i comandi CANCELLA, IN ARCHIVIO, COPIA.
📋 Campi dell'Impianto Antincendio

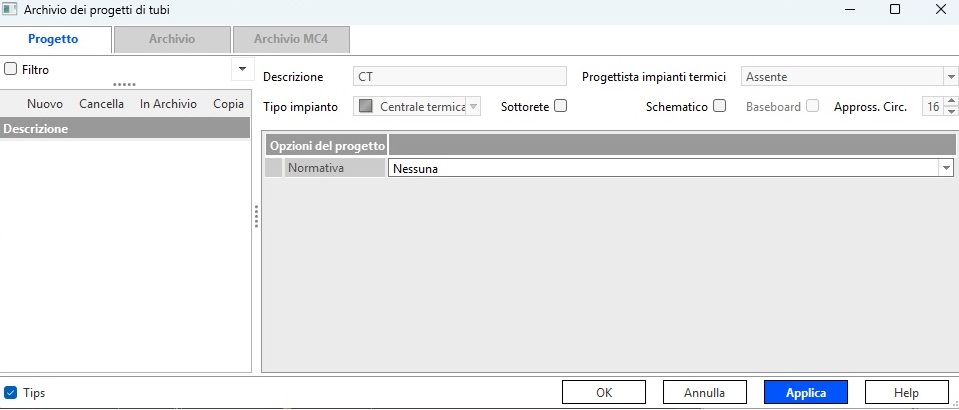

La parte destra della finestra cambia in funzione del tipo di impianto selezionato. Per un impianto di tipo ANTINCENDIO la finestra di input dati appare come segue:
| Campo | Descrizione |
|---|---|
| Descrizione | Nome del progetto digitato in fase di creazione. Editabile in qualsiasi momento. |
| Progettista | database dei contatti |
| Tipo Impianto | Campo non editabile — ricorda il tipo di impianto definito in fase di creazione. |
| Sottorete | Indica che il progetto è sottorete (Assembly) di un impianto più grande. |
| Schematico | Attivando il check, il disegno dei tubi sarà unifilare anziché tridimensionale. |
| Approssimazione circolare | Numero di segmenti per disegnare una circonferenza (default: 16). Incrementare migliora la visualizzazione ma rallenta la rigenerazione. |
⚙️ Opzioni di Progetto
Nella sezione OPZIONI DI PROGETTO occorre solamente confermare il FLUIDO scelto durante la fase di creazione del progetto. Questo campo è editabile e modificabile in qualunque momento. Il fluido influisce sul calcolo delle perdite di pressione per i tubi di alimentazione.
