Archivio Compartimenti Antincendio
L'Archivio Compartimenti Antincendio permette di definire le caratteristiche delle aree protette da sistemi antincendio (sprinkler, naspi, idranti) negli impianti di sicurezza.
📂 Accesso
Comando: DBFIREAREA
🛠 Interfaccia

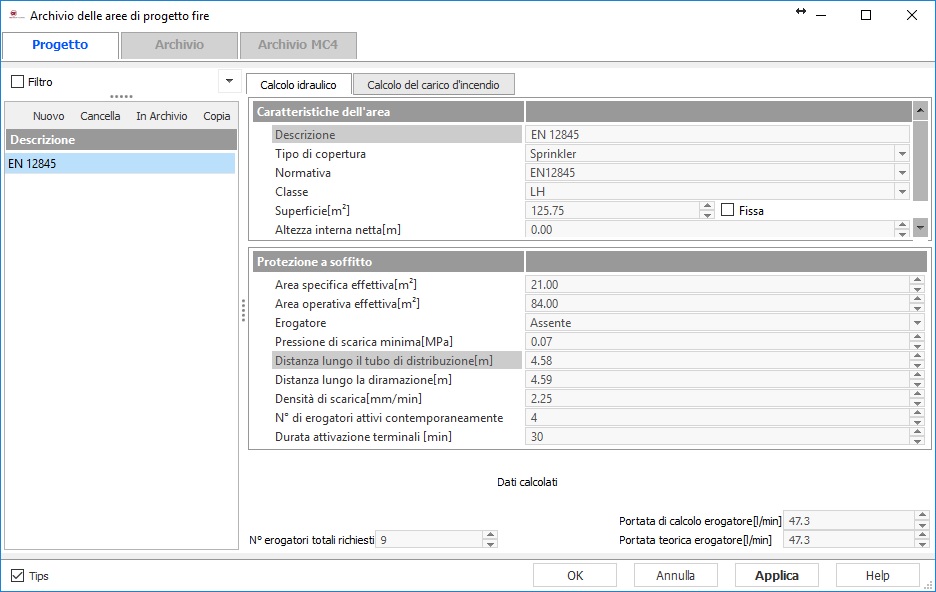

Per la definizione di un nuovo compartimento antincendio (o la modifica di uno esistente) occorre definire i parametri mostrati nella figura (zona destra della finestra), rispettando le unità di misura suggerite.
📋 Calcolo Idraulico
Caratteristiche dell'Area
| Campo | Descrizione |
|---|---|
| Descrizione | Inserire la descrizione (il nome che s'intende attribuire) del compartimento. |
| Tipo di copertura | Scegliere tramite menu a tendina tra: Sprinkler, Naspi - Idranti interni oppure Idranti esterni. |
| Normativa | Dipende dalla scelta del Tipo di copertura. Per Sprinkler: EN12845 o NFPA13. Per Naspi/Idranti: UNI10779 (con calcolo idraulico EN12845) o NFPA13. |
| Classe | Dipende dal Tipo di copertura e dalla Normativa selezionati. Per Sprinkler EN12845: LH, OH1–OH4, HHP1–HHP4, HHS. Per Sprinkler NFPA13: Residential, LH, OH1, OH2, EH1, EH2, HPS. Per Naspi/Idranti UNI10779: L1, L2, L3 (L1 non prevista per idranti esterni). Per Naspi/Idranti NFPA13: Class I-III Hose. |
| Superficie [m²] | Inserire la superficie del compartimento fissandola con la spunta "Fissa", oppure determinarla graficamente associando il compartimento ad uno o più ambienti. |
| Altezza interna netta [m] | Altezza interna netta del compartimento. |
Protezione a Soffitto
note
Tutti i dati di questa sezione dipendono dalla scelta del campo Classe. I valori di default si richiamano alle norme EN12845, NFPA13, UNI10779 o NFPA14. Il progettista deve verificare e modificare i valori proposti in funzione delle scelte progettuali, poiché alcuni valori influenzano la modifica di altri campi.
| Campo | Descrizione |
|---|---|
| Area specifica effettiva [m²] | Superficie protetta da ciascuno sprinkler. Determina anche la maglia: il prodotto tra la distanza lungo il tubo di distribuzione e la distanza lungo la diramazione non può eccedere questo valore. |
| Area operativa effettiva [m²] | Superficie tipica d'intervento dell'impianto legata alla classe. Divisa per l'area specifica, determina il numero di erogatori attivi contemporaneamente. |
| Erogatore | Tramite menu a tendina: indica l'erogatore sprinkler utilizzato nel compartimento; il dato rilevante è il coefficiente d'efflusso Ke. |
| Pressione di scarica minima [MPa] | Pressione minima dello sprinkler nella posizione idraulicamente più sfavorevole con tutti gli sprinkler dell'area operativa in funzione. |
| Distanza lungo il tubo di distribuzione [m] | Distanza tra due sprinkler misurata lungo la dorsale di distribuzione. |
| Distanza lungo la diramazione [m] | Distanza tra due sprinkler misurata tra due dorsali consecutive. |
| Densità di scarica [mm/min] | Densità minima di scarica legata alla classe del compartimento. In associazione all'area specifica, determina la portata teorica all'erogatore. |
| N° di erogatori attivi contemporaneamente | Determinato automaticamente dalla classe. Modificabile manualmente o calcolabile come rapporto area operativa / area specifica. |
| Durata attivazione terminali [min] | Caricato automaticamente scegliendo la Classe, ma liberamente modificabile dall'utente. |
📊 Dati Calcolati
| Campo | Descrizione |
|---|---|
| N° erogatori totali richiesti | Numero di erogatori complessivamente richiesti per coprire l'intero compartimento. |
| Portata di calcolo erogatore [l/min] | Calcolata come massimo tra la portata teorica e quella ottenuta moltiplicando il Ke del terminale per la radice quadrata della pressione di scarica (convertita in Bar). |
| Portata teorica erogatore [l/min] | Calcolata moltiplicando l'area specifica effettiva per la densità di scarica. |
