Posizionamento Automatico dei Terminali Antincendio (FireCad)
Comando per disporre automaticamente gli sprinkler in una matrice all'interno di un'area da proteggere, secondo la geometria di maglia specificata nel Compartimento.
📌 Dettagli Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DSPRINK |
| Finalità | Dispone automaticamente gli sprinkler in un'area da proteggere |
🛠 Interfaccia

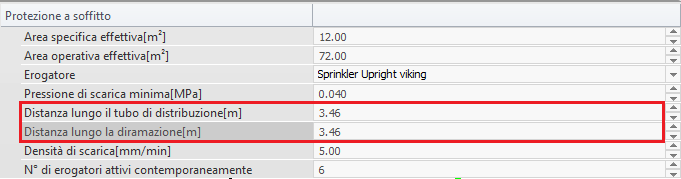

La geometria della maglia secondo cui il programma dispone gli sprinkler in un ambiente è specificata nel Compartimento sotto le voci Distanza Lungo Tubo di Distribuzione e Distanza lungo la diramazione.
I valori mostrati nell'immagine sono pari alla radice quadrata dell'area specifica effettiva, ossia dell'area di copertura dello sprinkler. In questo modo il programma dispone gli sprinkler in modo da avere le aree specifiche confinanti tra loro.
📋 Procedura
Nell'esempio seguente si deve disporre gli sprinkler nell'ambiente riportato nell'immagine: si è eseguito l'input delle pareti e si è inserito il tag dell'ambiente. Nell'inserire il tag ambiente occorre specificare a quale compartimento appartiene.

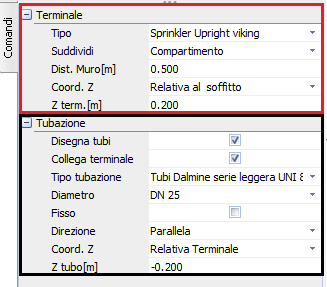

Si esegue il comando e si impostano i dati nella barra laterale.
Nella parte alta della barra laterale si impostano i dati relativi al terminale sprinkler, mentre nella sezione più in basso i dati relativi alle tubazioni che collegheranno gli sprinkler tra loro.
⚙️ Parametri Sezione Terminale
| Campo | Descrizione |
|---|---|
| Suddividi | Due opzioni: Compartimento e Ambiente. Con Compartimento il programma raggruppa tutti gli ambienti appartenenti allo stesso compartimento e dispone gli sprinkler coprendone l'area come se le pareti divisorie non esistessero (gli ambienti devono essere confinanti tra loro); con Ambiente la disposizione è limitata al singolo ambiente. |
| Dist. Muro | Distanza minima dal muro che deve essere rispettata. |
| Coord. Z | Imposta, congiuntamente al campo successivo, la quota di installazione dello sprinkler (dell'attacco). Due opzioni: Relativa al Soffitto (il valore Z fa riferimento alla quota del soffitto dell'ambiente) e Assoluta (il valore Z è l'altezza assoluta riferita all'UCS globale). |
| Z term. | Il valore dipende dalla scelta precedente. Con Relativa al Soffitto, un valore positivo posiziona lo sprinkler al di sotto del soffitto della distanza indicata; un valore negativo lo posiziona al di sopra del soffitto di riferimento. |
Con i dati di esempio della barra laterale, gli sprinkler vengono posizionati al di sotto del soffitto con gli attacchi posti a 0,2 metri dall'intradosso.
⚙️ Parametri Sezione Tubazione
| Campo | Descrizione |
|---|---|
| Disegna Tubi | Impone al programma il disegno della tubazione. La classe di appartenenza sarà "distribuzione". |
| Collega Terminale | Il programma disegna il tubo di collegamento (con classe diametri "Raccordo") tra distribuzione e sprinkler. |
| Tipo Tubazione | Selezionare il tipo di tubazione da utilizzare. |
| Diametro | Impone il diametro della tubazione. Non sarà "fissato" e potrà essere modificato dal calcolo di dimensionamento. |
| Fisso | Blocca il diametro delle tubazioni. L'utente dovrà agire manualmente per sbloccarlo. |
| Direzione | Parallela: la distribuzione sarà parallela alla parete selezionata. Perpendicolare: la distribuzione sarà perpendicolare alla direzione della parete. |
| Coord. Z | Funziona per la determinazione della quota dei tubi con riferimento al terminale, in alternativa si inserisce la quota assoluta. |
| Z tubo | Se al campo precedente si è selezionato Relativo Terminale, occorre inserire un valore negativo per posizionare le tubazioni al di sotto degli sprinkler. |
💡 Note
Una volta impostati i dati nella barra laterale, cliccare all'interno dell'ambiente da coprire e poi cliccare su una parete dell'ambiente.
Per essere sicuri di selezionare la linea dell'unifilare della parete si invita a disattivare la vista del tridimensionale dell'edificio e lasciare attivo solo l'unifilare; altrimenti il comando potrebbe continuare a chiedere di selezionare una parete.

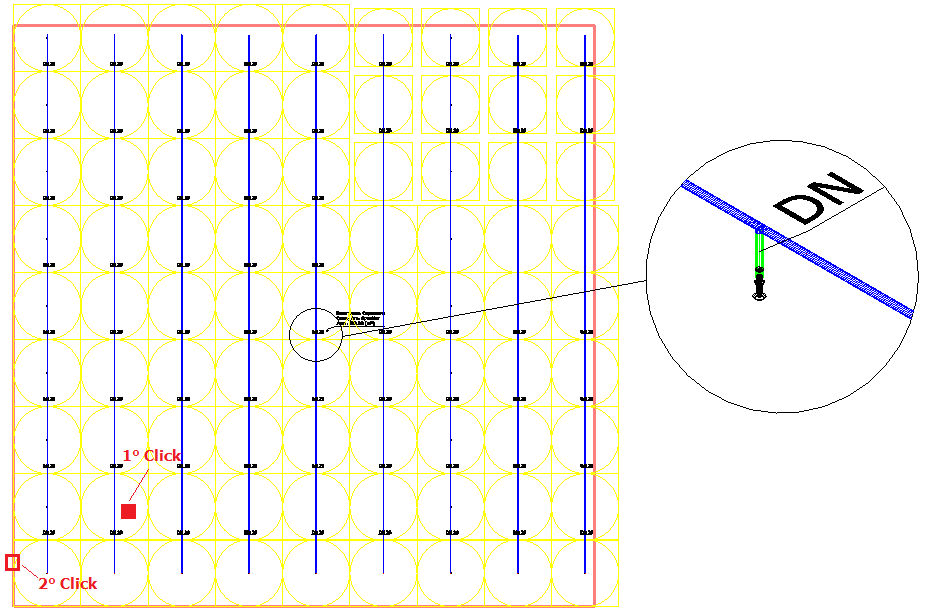

La figura soprastante mostra le tubazioni di diramazione (colore blu), le aree specifiche degli sprinkler (giallo) e gli sprinkler stessi (nel dettaglio).
