Calcolo Acustico - Certificato Acustico di Progetto

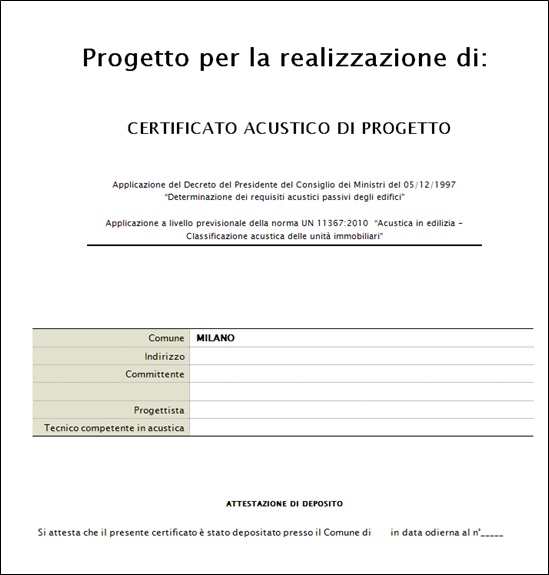

Il certificato acustico di progetto presenta in maniera organica tutti i dati del progetto, comprensivo dei risultati dell'analisi acustica ad indice unico e dell'esito della classificazione acustica.
📄 Struttura del Certificato
La stampa è suddivisa in diversi capitoli che riepilogano:
- Le caratteristiche dimensionali delle unità immobiliari presenti nel progetto.
- L'elenco degli elementi costruttivi (opachi verticali, opachi orizzontali, serramenti) con i rispettivi valori di prestazione acustica.
- La classificazione acustica della singola unità immobiliare e i valori dei descrittori che concorrono alla sua determinazione.
- I risultati sintetici per ogni singolo isolamento acustico valutato.
🖨 Caratteristiche Costruttive delle Strutture

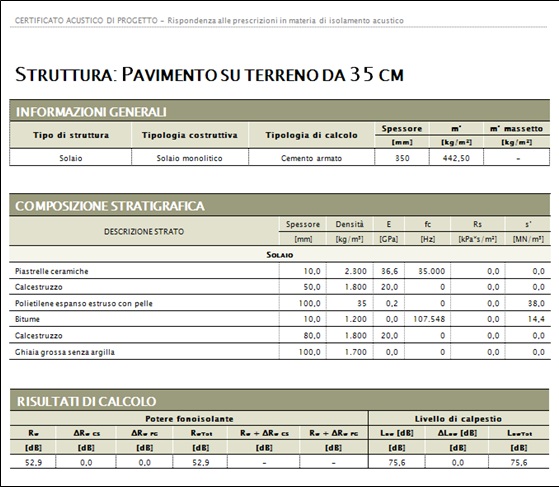

Selezionando l'opzione Caratteristiche costruttive delle strutture si potrà incorporare tra gli allegati della stampa la descrizione dettagliata delle strutture inserite nel progetto, comprensiva delle loro stratigrafie e dei dati fisico-acustici che concorrono a determinarne la prestazione acustica.
📊 Stampa del Dettaglio del Calcolo
Attivando l'opzione di stampa Relazione dettagliata di calcolo si ottiene l'allegato con il dettaglio del calcolo acustico.
Risultati del Livello di Calpestio

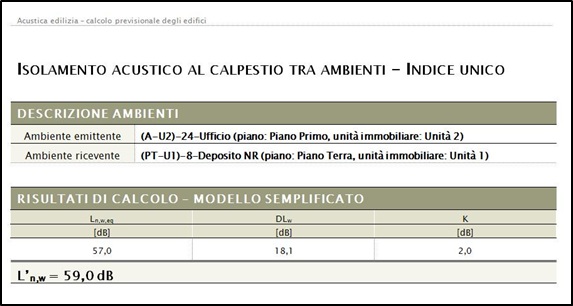

Nella stampa relativa al livello di calpestio tra ambienti sovrapposti appartenenti ad unità immobiliari distinte vengono riportati:
- Il valore del livello di calpestio normalizzato equivalente LnWeq (desumibile da calcolo previsionale).
- L'attenuazione del livello di calpestio dovuto alla presenza di un materiale resiliente (pavimento galleggiante).
- Il fattore di correzione K che tiene conto delle pareti sottostanti al solaio in esame.
- Il livello di calpestio normalizzato risultante dalla somma di LnWeq e K.
Risultati dell'Isolamento per Via Aerea

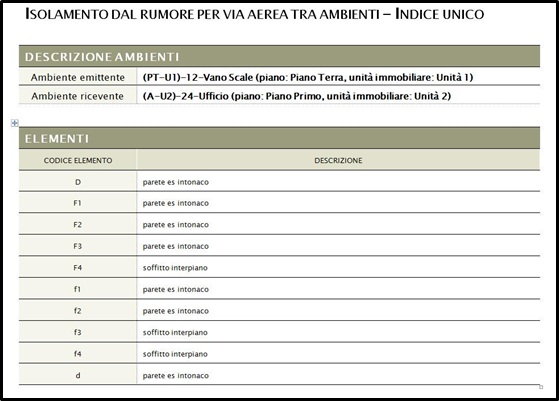

Nella tabella denominata Elementi vengono identificati i vari elementi strutturali degli ambienti esaminati.

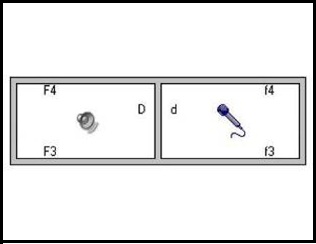

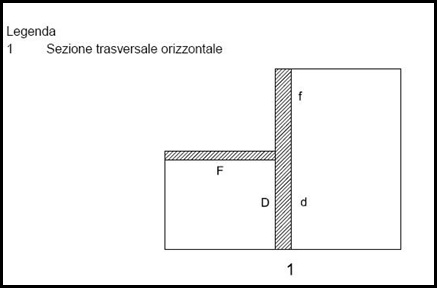

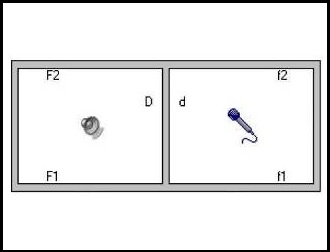

La nomenclatura adottata rispetta la simbologia indicata nelle figure sottostanti, rappresentanti rispettivamente una vista in pianta e una vista laterale di due ambienti confinanti.
Le lettere maiuscole indicano le strutture dell'ambiente emittente, mentre le lettere minuscole identificano le strutture dell'ambiente ricevente.

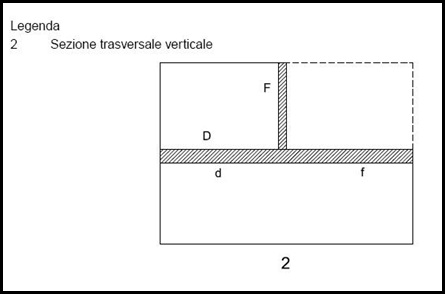

Queste rappresentazioni sono applicabili quando i due ambienti sono separati da un divisorio comune lungo tutta l'altezza di piano; in situazioni diverse la nomenclatura può cambiare come illustrato nelle seguenti figure:
📋 Tabella Proprietà Acustiche degli Elementi

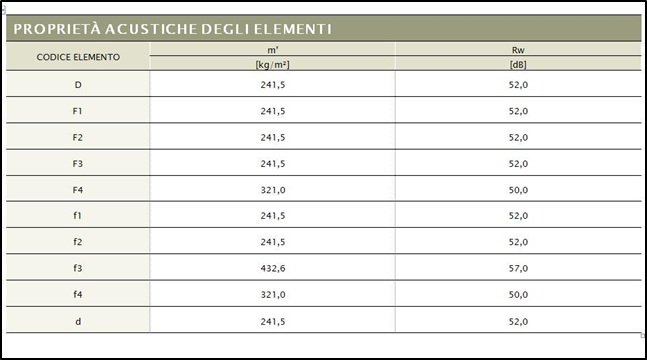

Nella tabella Proprietà acustiche degli elementi vengono riportati i valori della massa areica delle strutture e il valore del potere fonoisolante.
In questa sede il potere fonoisolante può non corrispondere a quello calcolato o fissato in Archivio strutture, in quanto è da intendersi come media pesata dell'Rw della parete e quello di finestre o porte eventualmente inserite nella parete.
In successione verrà visualizzata la lista dei giunti acustici inseriti negli ambienti e quindi la tabella Valori per percorso.
📌 Dettaglio dei Percorsi Acustici

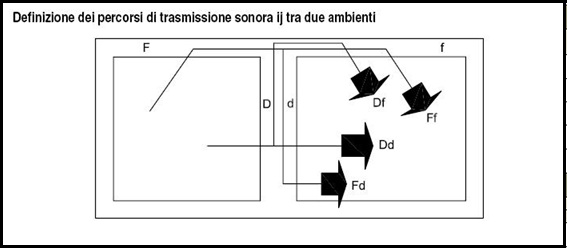

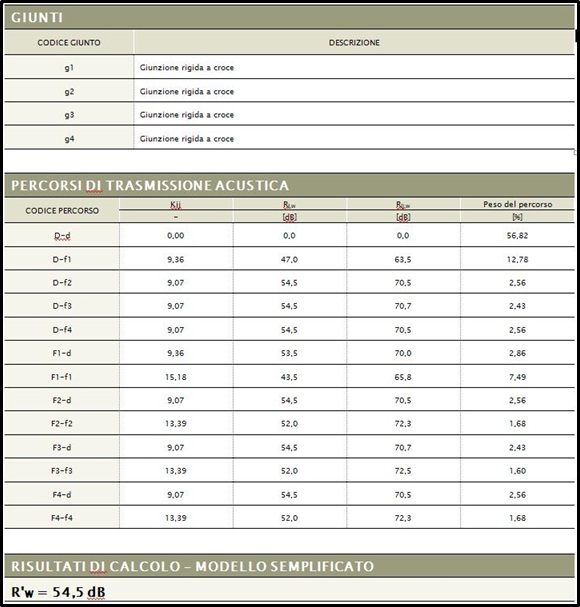

Nella prima colonna vengono riportati tutti i percorsi acustici da considerare ai fini dell'isolamento acustico per via aerea, individuati secondo la nomenclatura della seguente figura:
| Colonna | Descrizione |
|---|---|
| Kij | Indice di riduzione delle vibrazioni associato al percorso ij-esimo; più è alto il suo valore, maggiore è lo smorzamento dovuto al percorso di propagazione. |
| Rwi | Valore di Rw relativo alla parete. |
| Rwij | Valore di potere fonoisolante risultante per il percorso in esame, comprendente l'indice di smorzamento. |
| Percentuale | Percentuale di passaggio della perturbazione sonora per ogni percorso individuato; utile per identificare quali strutture richiedono maggiore attenzione in sede di isolamento. |
🏗 Isolamento di Facciata

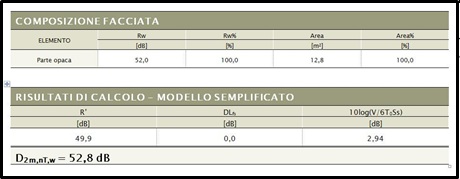

Nella stampa relativa all'isolamento di facciata compare anche la specifica tabella Composizione facciata, in cui vengono esplicitati:
- Il valore del potere fonoisolante della parete R'.
- Il termine correttivo in funzione della forma della facciata ΔLfs (tiene conto della presenza di elementi aggettanti).
- Un termine che tiene conto delle dimensioni dell'ambiente ricevente (in particolare attraverso il valore del suo volume).
