Calcolo Acustico Previsionale dell'Edificio
Il calcolo ad indice unico dell'edificio si basa su algoritmi per la valutazione del livello di isolamento per via aerea, isolamento al calpestio e isolamento di facciata di locali generati in ambiente CAD.
📂 Accesso al Calcolo
Il calcolo avviene in modo automatizzato tra coppie di ambienti (isolamento per via aerea e isolamento al calpestio) o per un singolo ambiente (isolamento di facciata). Il risultato può essere presentato come indice unico o come insieme di risultati in frequenza.
Per le porte è indispensabile assicurarsi di aver selezionato correttamente la struttura di composizione nel corrispondente archivio. In corrispondenza della voce Struttura non deve essere selezionata l'opzione Assente.

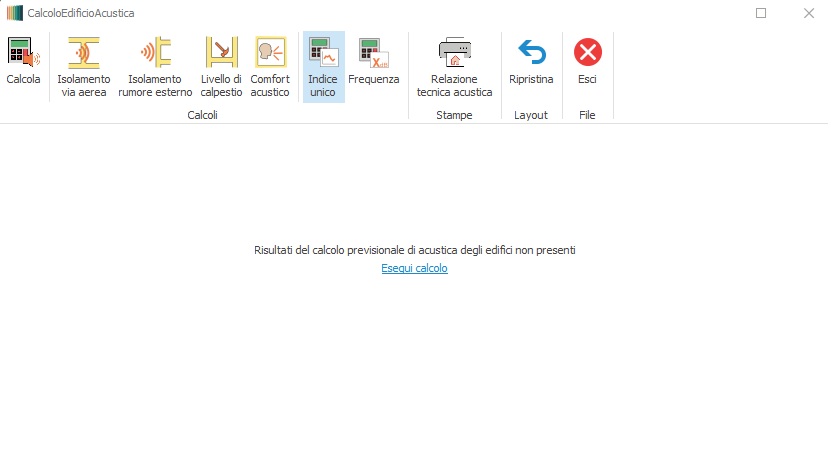

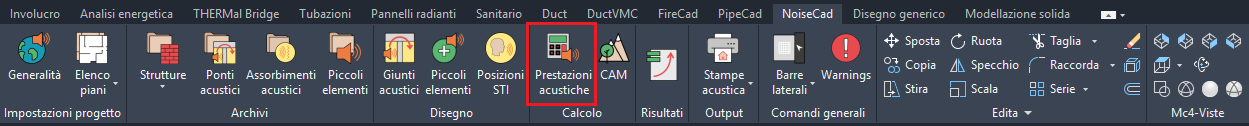

Per eseguire le verifiche acustiche occorre cliccare sul tasto Prestazioni acustiche all'interno della scheda della Barra degli strumenti dedicata al NoiseCad.
🛠 Pulsanti della Barra Superiore
| Pulsante | Descrizione |
|---|---|
| Calcola | Avvia la procedura di valutazione dell'isolamento acustico passivo dell'edificio. |
| Isolamento via aerea | Valuta l'isolamento al rumore trasmesso tra ambienti adiacenti. Sfondo azzurro = attivo. |
| Isolamento rumore esterno | Valuta l'isolamento al rumore proveniente da ambiente esterno. Sfondo azzurro = attivo. |
| Livello di calpestio | Valuta l'isolamento al rumore da calpestio tra ambienti adiacenti. Sfondo azzurro = attivo. |
| Comfort acustico | Valuta il Tempo di riverberazione e il livello di intelligibilità del parlato (indice STI). |
| Indice unico | Le valutazioni vengono eseguite secondo il metodo ad indice unico (D.P.C.M. 05/12/1997). |
| Frequenza | Le valutazioni vengono eseguite secondo il metodo in frequenza. |
| Relazione tecnica acustica | Stampa il Certificato Acustico di Progetto e i relativi allegati. |
| Ripristina | Rigenera l'interfaccia della maschera; utile per ripristinare l'assetto originale. |

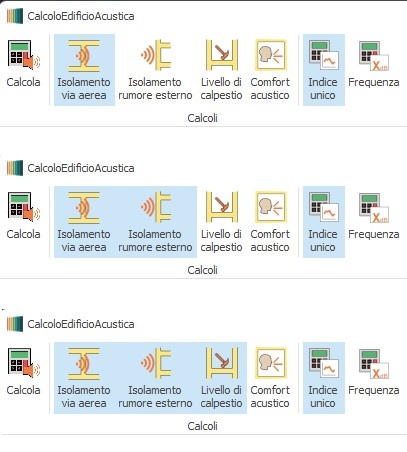

È possibile scegliere se verificare un isolamento per volta o effettuare contemporaneamente la verifica di due o di tutti gli indici.
📊 Maschera dei Risultati

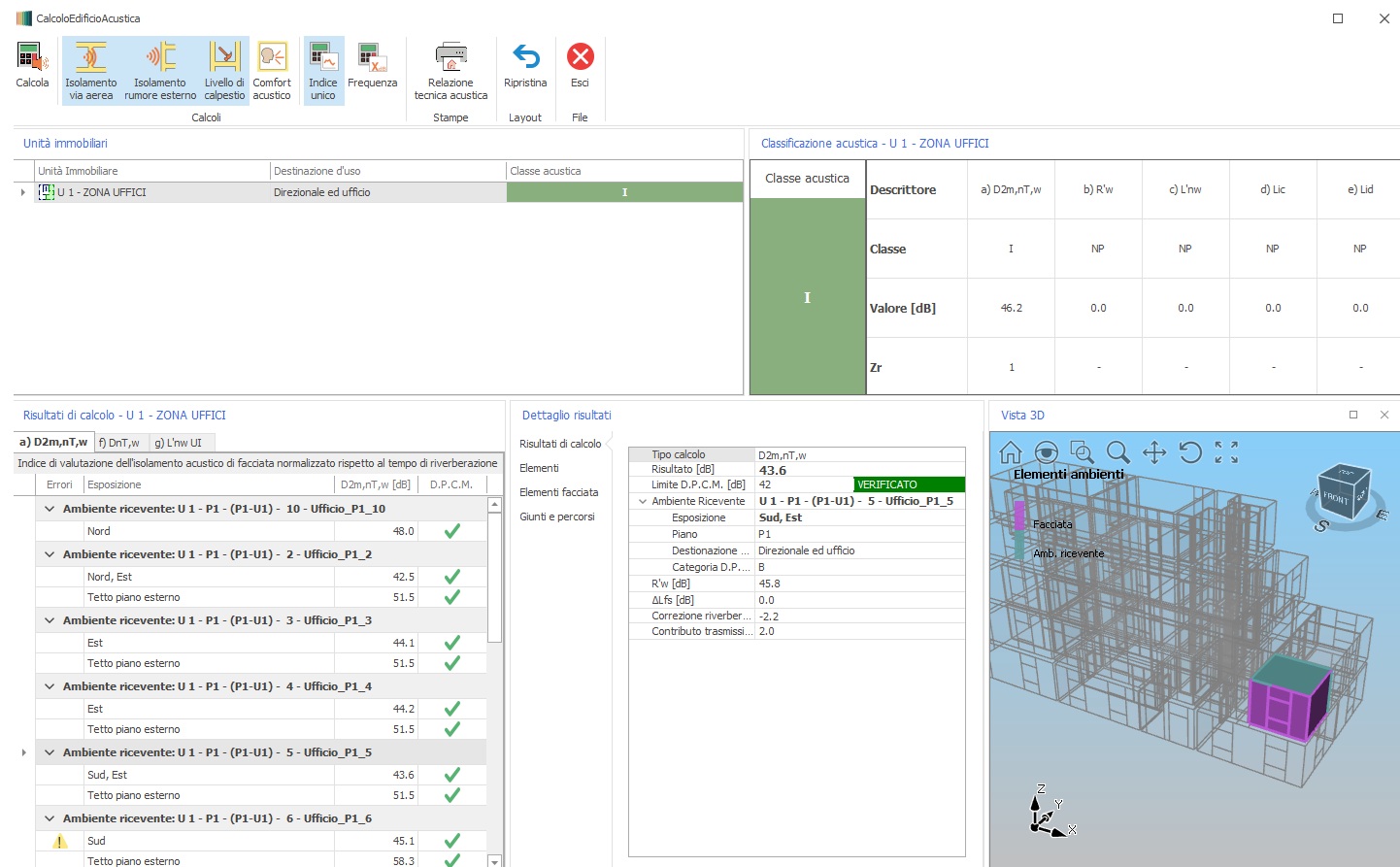

Eseguito il calcolo, il programma attiva la maschera riepilogativa dei risultati, suddivisa in cinque settori:
| Settore | Contenuto |
|---|---|
| Riquadro in alto a sinistra (Unità immobiliari) | Elenco ad albero delle unità immobiliari, destinazione d'uso e classe acustica sintetica. |
| Riquadro in alto a destra | Classificazione acustica dettagliata della singola unità immobiliare selezionata. |
| Riquadro in basso a sinistra | Elenco ad albero degli ambienti e relative esposizioni dell'unità immobiliare selezionata. |
| Riquadro in basso al centro | Dettaglio di calcolo dell'esposizione selezionata nel riquadro a sinistra. |
| Riquadro in basso a destra (Vista 3D) | Visualizzatore tridimensionale che mostra graficamente l'ubicazione dell'ambiente, le strutture coinvolte e le strutture intercettate da un singolo giunto acustico. |
🏠 Classificazione Acustica dell'Unità Immobiliare
Nel riquadro in alto a destra viene mostrato, per ciascuna unità immobiliare, l'esito della classificazione acustica eseguita secondo la norma UNI 11367; in particolare vengono indicati:
- La classe acustica risultante.
- Il valore di ciascun descrittore che concorre alla determinazione di tale classe.
- Il peso Zr attribuito a ciascun indicatore.
📋 Risultati di Calcolo per Indice
I risultati di ciascun isolamento sono presentati all'interno di tre schede:
D2m,nT,w — Isolamento Acustico di Facciata
| Campo | Descrizione |
|---|---|
| Risultato [dB] | Valore di indice complessivo della facciata o del gruppo di facciate. |
| Limite D.P.C.M. [dB] | Valore limite normativo di confronto e esito del confronto. |
| Esposizione (I) | Indica l'esposizione o le esposizioni considerate in sede di valutazione. |
| Piano | Piano di appartenenza dell'ambiente. |
| Destinazione d'uso | Destinazione d'uso dell'unità immobiliare. |
| Categoria D.P.C.M. | Lettera della categoria acustica secondo D.P.C.M. 05/12/1997. |
| R'w [dB] | Valore del potere fonoisolante apparente della facciata. |
| ΔLfs [dB] | Differenza del livello di pressione sonora per la forma della facciata. |
| Correzione riverbero [dB] | Contributo correttivo dipendente dal volume dell'ambiente: 10 lg 0,16 × (V / T₀A₀). |
| Contributo trasmissione laterale [dB] | Contributo forfettario di trasmissione laterale nel caso di calcolo semplificato. |
DnT,w — Isolamento per Via Aerea
| Campo | Descrizione |
|---|---|
| Risultato [dB] | Valore di indice complessivo dell'isolamento per via aerea rispetto all'ambiente contiguo. |
| Limite D.P.C.M. [dB] | Valore limite normativo di confronto e esito del confronto. |
| Piano | Piano di appartenenza dell'ambiente. |
| Destinazione d'uso | Destinazione d'uso dell'unità immobiliare. |
| Direzione emissione | Indica se la valutazione coinvolge ambienti sullo stesso piano (frecce orizzontali) o piani distinti (frecce verticali). |
L'nw — Livello di Calpestio
| Campo | Descrizione |
|---|---|
| Risultato [dB] | Valore di indice complessivo del livello di calpestio. |
| Limite D.P.C.M. [dB] | Valore limite normativo di confronto e esito del confronto. |
| Piano | Piano di appartenenza dell'ambiente. |
| Destinazione d'uso | Destinazione d'uso dell'unità immobiliare. |
| Lnw,eq [dB] | Indice di valutazione del livello equivalente di pressione sonora di calpestio normalizzato. |
| ΔLw [dB] | Indice di valutazione dell'attenuazione del livello di pressione sonora di calpestio dovuto ad un rivestimento di pavimentazione. |
| Direzione emissione | Indica se la valutazione coinvolge ambienti sullo stesso piano o piani distinti. |
📊 Vista 3D
Nel riquadro in basso a destra è contenuta la Vista 3D, un visualizzatore tridimensionale e multi-contestuale che mostra graficamente, nel contesto dell'intero edificio:
- L'ubicazione dell'ambiente o della coppia di ambienti selezionati nel riquadro più a sinistra.
- Le strutture coinvolte nell'analisi di una data esposizione selezionata nel riquadro al centro.
- Le strutture intercettate da un singolo giunto acustico selezionato nel riquadro al centro.
In corrispondenza della voce Indici di valutazione vengono forniti gli indici per le varie esposizioni dei singoli ambienti che compongono l'unità immobiliare. Per ciascuna unità immobiliare vengono mostrati i risultati per ciascun isolamento valutato, ovvero Isolamento facciata, Isolamento partizioni e Livello di calpestio. All'interno di ciascun isolamento vengono quindi elencate le esposizioni di ciascun ambiente.
La maschera dei risultati relativa al nodo Esposizione è suddivisa in tre schede:
| Scheda | Descrizione |
|---|---|
| Risultati di calcolo | Viene indicato il valore del pertinente indice acustico, elencati gli elementi tecnici e i giunti acustici che definiscono l'esposizione e, in maniera dettagliata, il contributo di ogni singolo elemento e percorso acustico coinvolto nella valutazione. |
| Percorsi acustici | Vengono dettagliati i singoli percorsi acustici. |
| Lista errori | Vengono notificati eventuali warnings che identificano anomalie rilevate in fase di calcolo, sia a livello della descrizione delle stratigrafie sia a livello dell'input grafico. |
I valori calcolati vengono confrontati con i valori limite previsti dalla normativa, a seconda della tipologia dell'edificio; le esposizioni contrassegnate da un semaforo rosso evidenziano una non conformità con i valori limite.
- La verifica dell'isolamento dal rumore di calpestio viene effettuata sia tra ambienti sovrapposti che tra ambienti adiacenti.
- Nella verifica per via aerea tra ambienti adiacenti il programma sceglie in automatico l'ambiente emittente; il risultato non varia scambiando i ruoli dei due ambienti, essendo la verifica bidirezionale.
- Qualora la coppia di ambienti sottoposta a verifica per via aerea abbia destinazione d'uso differente, viene adottato il limite normativo della categoria acustica cui corrisponde il valore più stringente.
- Il valore limite delle verifiche per via aerea e di facciata rappresenta un valore minimo da uguagliare o superare.
- Il valore limite per la verifica al calpestio è, invece, un valore massimo.

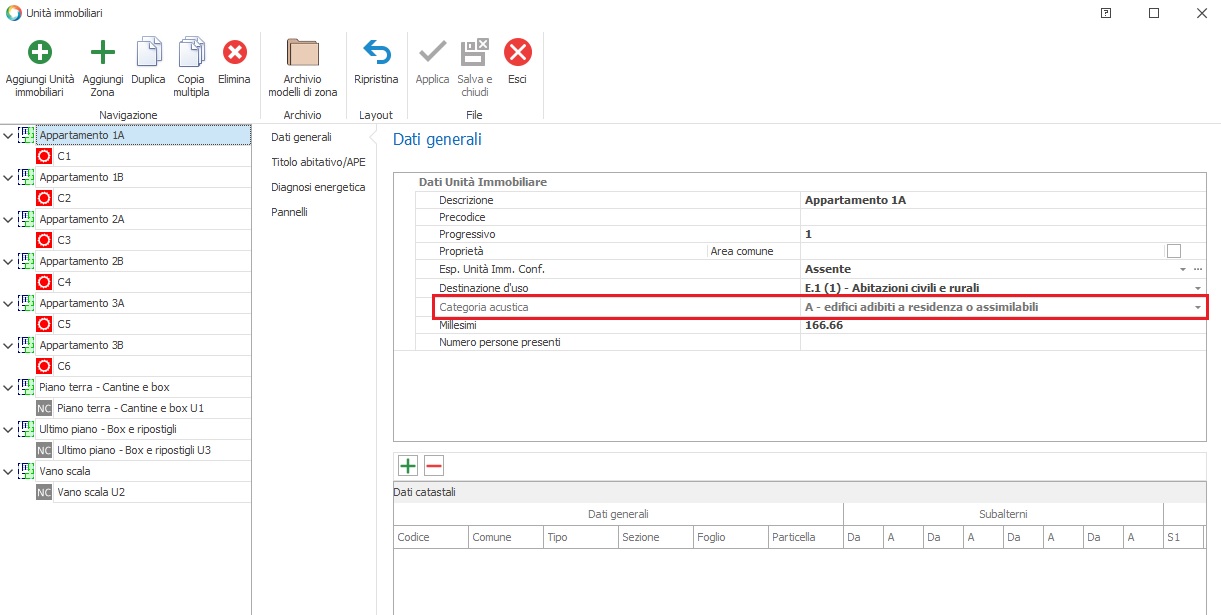

I valori limite applicati sono funzione della categoria acustica dell'unità immobiliare, impostata all'interno della scheda Dati generali dell'unità immobiliare in funzione della destinazione d'uso.
💡 Note Operative
Mediante il comando Risultati di calcolo si richiama la maschera dei risultati senza rieseguire l'intera procedura di analisi: tale funzionalità è utile per analizzare il report acustico in fasi successive, purché non si siano eseguite modifiche all'input o alla caratterizzazione delle strutture.
🔧 Esclusione Ambienti dalla Verifica Acustica
La normativa prevede la verifica acustica solo per gli ambienti di tipo abitativo. Per escludere dalla verifica ambienti non prettamente abitativi (bagni, corridoi, ripostigli, vani scala, cantine, garage, sottotetti non abitati), è possibile ricorrere a una specifica funzione di esclusione:
- Accedere ai dati estesi dell'ambiente in esame.
- Selezionare la scheda Acustica.

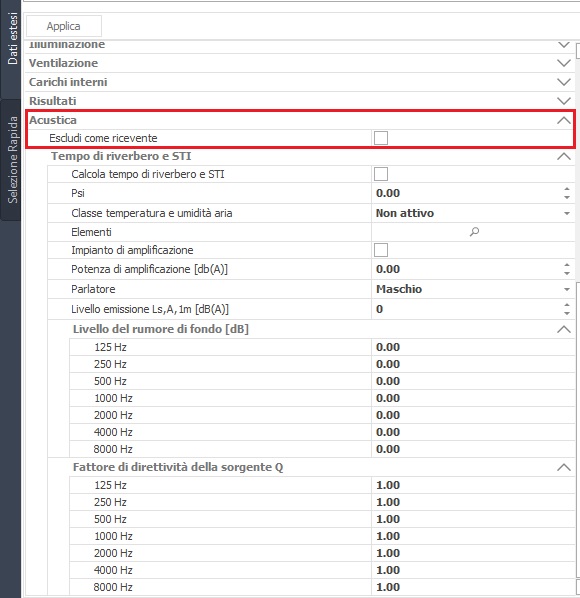

- Porre il segno di spunta accanto alla voce Escludi come ricevente.
L'ambiente verrà escluso dalla verifica acustica in qualità di ambiente ricevente, ma non in qualità di ambiente emittente nei confronti di ambienti abitativi limitrofi.
