Calcolo Acustico - Stampa dei Risultati
📂 Accesso alla maschera per le Stampe di acustica

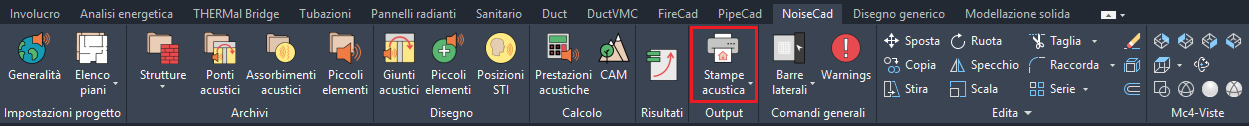

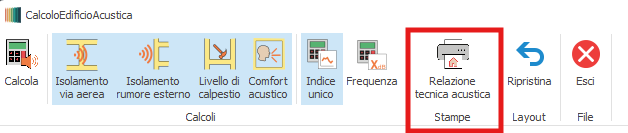

Per stampare la relazione tecnica dell'analisi acustica è necessario richiamare la maschera apposita tramite la voce Stampe presente nella scheda NoiseCad della Barra degli strumenti, oppure dal tasto della barra degli strumenti della maschera del Calcolo di acustica
La Relazione di calcolo può essere composta da:
| Componente | Descrizione |
|---|---|
| Certificato acustico di progetto | Certificato realizzato in conformità al D.P.C.M. 05/12/1997, con i risultati confrontati con i valori limite e la classificazione acustica secondo UNI 11367. |
| Caratteristiche costruttive delle strutture | Relazione con il dettaglio delle caratteristiche acustiche delle strutture opache. |
| Relazione dettagliata di calcolo | Allegato con il dettaglio del calcolo ad indice unico secondo UNI EN 12354-1-2-3. |
🔧 Allegati da Stampare

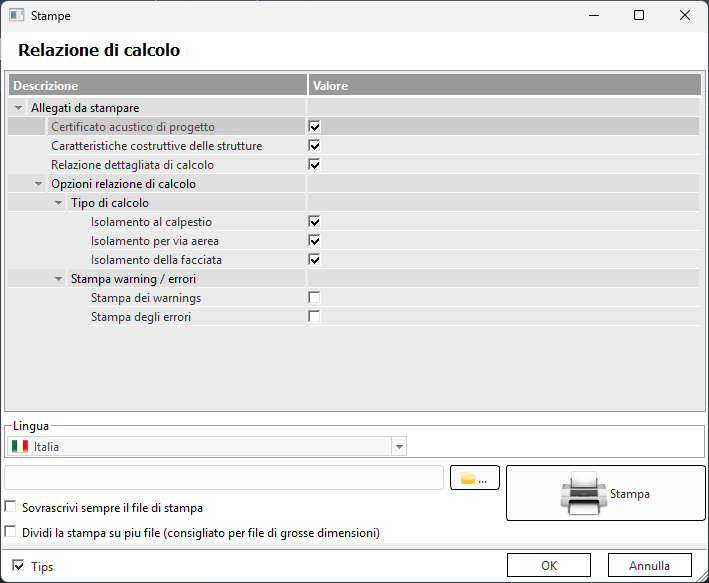

Nella sezione di destra, in corrispondenza della voce Allegati da stampare, sono elencate le voci corrispondenti a ciascun componente, ciascuna contrassegnata da un proprio checkbox. Sono disponibili 7 possibili combinazioni:
| Combinazione | Preview |
|---|---|
| Solo Certificato acustico di progetto |  |
| Certificato + Caratteristiche costruttive |  |
| Certificato + Relazione dettagliata |  |
| Certificato + Caratteristiche + Relazione dettagliata |  |
| Solo Caratteristiche costruttive |  |
| Caratteristiche costruttive + Relazione dettagliata |  |
| Solo Relazione dettagliata di calcolo |  |
⚙️ Opzioni delle Relazioni di Calcolo
Le scelte operate in questa sezione influenzano esclusivamente la conformazione dell'allegato "Relazione dettagliata di calcolo".
È possibile selezionare il tipo di isolamento acustico per il quale si desidera ottenere i risultati in stampa; il software riconosce in automatico gli isolamenti valutati e li elenca nel menù. L'impostazione rispecchia sempre l'ultimo calcolo eseguito.
Nella sezione Stampa warning / errori, selezionando rispettivamente i checkbox Stampa dei warnings e Stampa degli errori, si potranno visualizzare nella relazione anche i warnings o le segnalazioni di errore emersi durante la fase di calcolo.
🖨 Esecuzione della Stampa

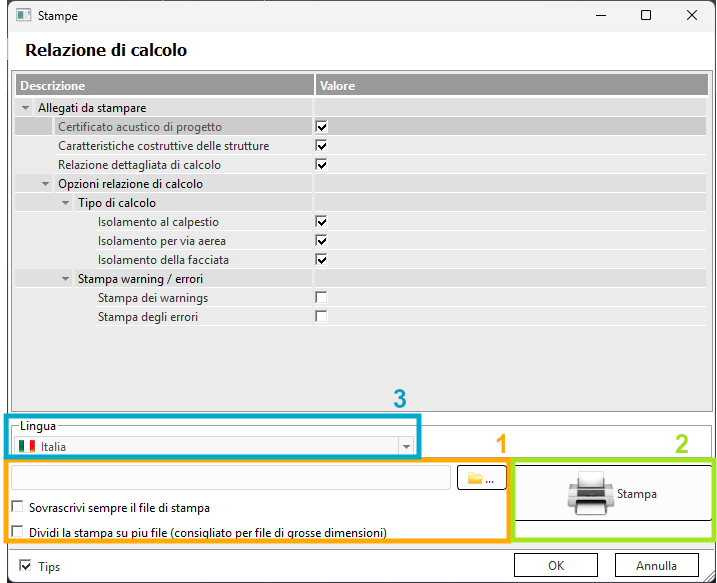

Per procedere alla stampa:
- Specificare il percorso di destinazione dell'output di stampa (formato RTF).
- Cliccare sul tasto Stampa nell'estremità inferiore destra.
L'opzione Sovrascrivi sempre il file di stampa permette di sovrascrivere in automatico una stampa omonima eseguita in precedenza. La sua disattivazione indurrà la comparsa di una richiesta di conferma.
🌐 Lingua della Stampa
Nella sezione Lingua è possibile indicare la lingua in cui verrà realizzata la stampa. Oltre all'italiano (opzione di default), è possibile realizzare in lingua inglese i soli allegati "Caratteristiche costruttive delle strutture" e "Relazione dettagliata di calcolo" (come stampa singola o combinata con esclusione del Certificato acustico di progetto).
Per una traduzione completa della relazione in lingua inglese si consiglia di adottare tale lingua anche nell'ambiente grafico.
