Analisi Acustica - Calcolo Previsionale delle Strutture
Il modulo NoiseCad consente di effettuare il calcolo previsionale del potere fonoisolante e del livello di calpestio degli elementi di edificio, accedendo alla scheda "Verifica acustica" all'interno dell'Archivio Strutture.
📂 Accesso al Calcolo

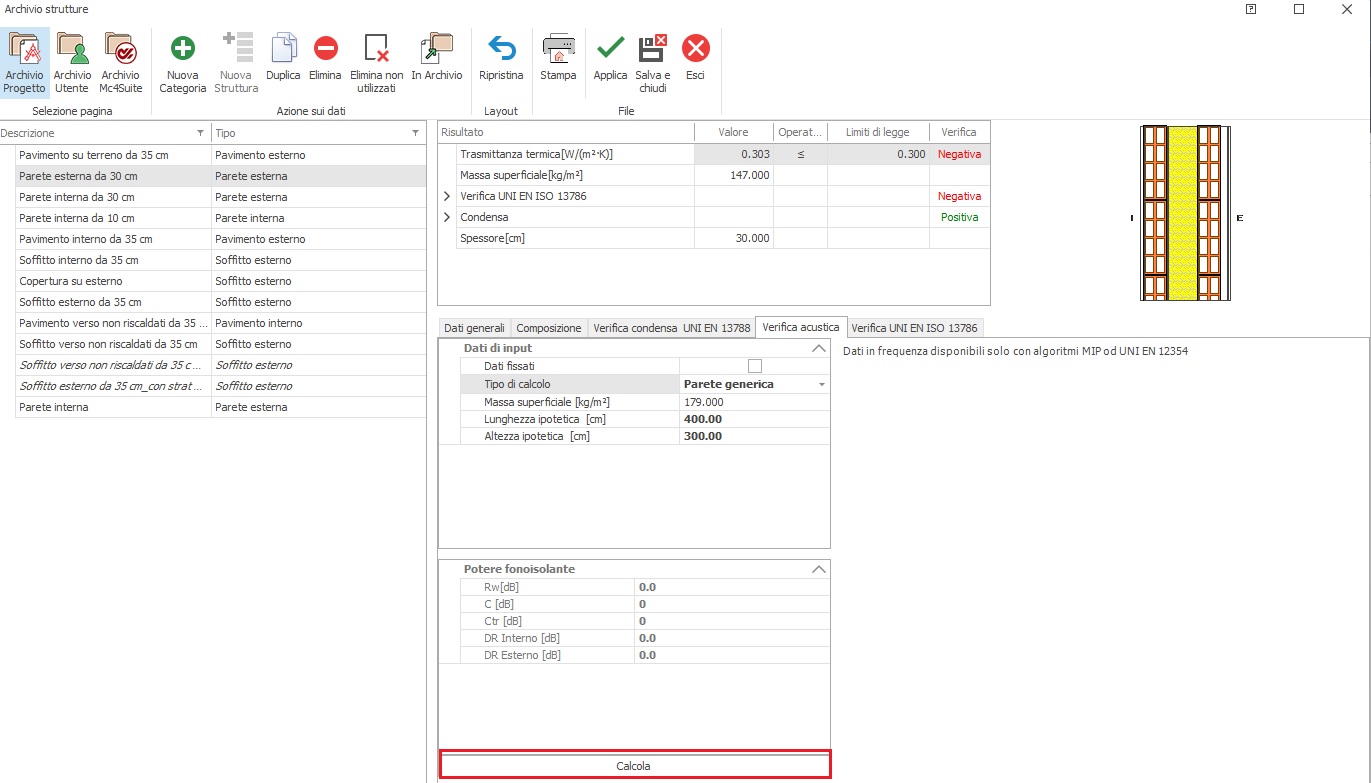

Definita la stratigrafia della struttura in esame, è possibile effettuare il calcolo previsionale degli indici di prestazione acustica accedendo alla scheda Verifica acustica all'interno dell'Archivio Strutture.
Prima di lanciare il calcolo degli indici di prestazione acustica dell'edificio nel suo complesso, è necessario effettuare il calcolo previsionale delle strutture sia per disporre di una informazione sulle prestazioni acustiche della struttura (come struttura a sè stante, senza tener conto del contesto edilizio) sia per evidenziare un'eventuale impossibilità di eseguire il calcolo stesso (per errata inputazione dei dati).
Un problema nel calcolo previsionale implicherà necessariamente un problema nel calcolo degli indici di prestazione dell'edificio. La correzione a livello previsionale garantisce quindi anche la correttezza del risultato a livello di edificio.
⚙️ Opzioni di Calcolo
Il segno di spunta sulla casella Dati Fissati consente di:
- Inserire il valore dei parametri di prestazione acustica desunti da catalogo del produttore o letteratura tecnica, evitando di far eseguire al programma il calcolo previsionale.
- Fissare i risultati del calcolo ottenuti adottando uno degli algoritmi proposti dal programma.
In corrispondenza del campo Tipo di calcolo si effettua la scelta dell'algoritmo di calcolo. La scelta ha come discrimine il valore di massa superficiale della struttura e l'elemento prevalente nella composizione stratigrafica.
Algoritmi Disponibili per Tipologia Costruttiva
| Parete a singolo paramento | Parete a doppio paramento | Solaio |
|---|---|---|
| Parete generica | Laterizio | Solaio monolitico |
| Parete generica con controparete solidale | Gasbeton | Generico |
| Parete generica con controparete con ossatura | Cartongesso con ossatura semplice | Cemento armato |
| Blocchi in argilla espansa | Cartongesso con ossatura doppia | Laterizio MIP |
| Gasbeton | Parete generica con cappottatura | Solaio con pavimento galleggiante |
| Laterizio porizzato (Poroton o Alveolater) | Solaio omogeneo (massetto a secco) | |
| Parete generica con cappottatura | Solaio omogeneo (massetto colato) | |
| Laterizio porizzato con cappottatura esterna | Solaio in cemento armato (massetto a secco) | |
| Parete generica ventilata | Solaio in cemento armato (massetto colato) | |
| Laterizio porizzato con ventilazione | Solaio in cemento armato MIP (massetto a secco) | |
| Laterizio MIP | Solaio in cemento armato MIP (massetto colato) | |
| Laterizio (EN 12354) |
📌 Dettagli dei Parametri
Nel campo Massa superficiale m' [kg/m²] (di sola lettura) viene riportato il valore della massa areica della stratigrafia. Questo parametro non va equiparato alla massa superficiale calcolata ai fini termici di Legge 10, visualizzata nella barra principale dell'Archivio Strutture.
Nei campi Lunghezza ipotetica e Larghezza ipotetica occorre inserire le dimensioni più prossime a quella della parete reale; tali dati dimensionali vengono impiegati dal programma per una stima indicativa delle prestazioni acustiche della struttura.
🔧 Calcolo dell'Incremento del Potere Fonoisolante
Il calcolo dell'incremento del potere fonoisolante dovuto alla presenza di strati aggiuntivi può avvenire secondo due modalità:
- Tramite l'impiego di formulazioni semiempiriche desunte da letteratura tecnica.
- Sulla base della norma UNI EN ISO 12354-1:2017; tale scelta è discriminata dall'opzione "Calcolo incremento potere fonoisolante tramite ISO 12354-1:2017" ubicata all'interno del menu delle Generalità del calcolo acustico.
Con l'opzione ISO 12354-1:2017 attivata, è richiesto di specificare alcune caratteristiche specifiche del controplaccaggio interno ed esterno; in questo caso è possibile definire in maniera indipendente le proprietà della controparete esterna (se presente) rispetto a quella interna.
Le opzioni disponibili per la controparete interna (I) sono: Solidale e Ossatura. Per la controparete esterna (E) sono: Cappotto lana, Cappotto lana ancorato, Cappotto schiuma, Cappotto schiuma ancorato, Ventilata.
| Controparete Interna | Controparete Esterna |
|---|---|
 |  |
- L'opzione Solidale si applica nei casi in cui gli strati aggiuntivi sono direttamente applicati alla struttura di base, senza l'interposizione di sistemi di aggancio o fissaggio.
- L'opzione Ossatura si applica nei casi in cui gli strati aggiuntivi non sono direttamente collegati alla struttura di base, ma applicati mediante intelaiature costituite da montanti o listelli metallici o di legno.
📊 Risultati per Pareti
Per le pareti viene restituito:
- Il valore del Potere fonoisolante Rw [dB]
- Il valore del ΔR Interno [dB]: incremento del valore di Rw garantito dagli strati aggiuntivi della controparete 1
- Il valore del ΔR Esterno [dB]: incremento del valore di Rw garantito dagli strati aggiuntivi della controparete 2
In caso di presenza di controparete, il software mostra in maniera distinta il valore dell'Rw della parete base (senza incrementarlo del contributo degli strati aggiuntivi) e dei ΔR delle contropareti.
I valori dell'indice dello spettro rosa C [dB] e dell'indice del traffico Ctr [dB] sono restituiti solo qualora si adottino le metodologie MIP per la valutazione previsionale. Tali valori sono negativi e permettono, ai sensi della norma UNI EN ISO 717-1, una valutazione più completa delle capacità isolanti del materiale (indici di adattamento spettrale).
📊 Risultati per Solai e Pavimenti
Per i solai e i pavimenti vengono restituiti i valori di:
- Potere fonoisolante Rw [dB]
- Incremento dell'indice di valutazione del potere fonoisolante ΔR (contributo come Pavimento galleggiante) [dB]
- Incremento dell'indice di valutazione del potere fonoisolante ΔR (contributo di un Controsoffitto) [dB]
- Livello di calpestio normalizzato Lnw [dB]
- Indice di valutazione dell'attenuazione del livello di pressione sonora di calpestio ΔLnw [dB]
Il parametro Ci [dB] (termine di adattamento spettrale) viene restituito solo qualora si adottino le metodologie MIP per la valutazione previsionale.

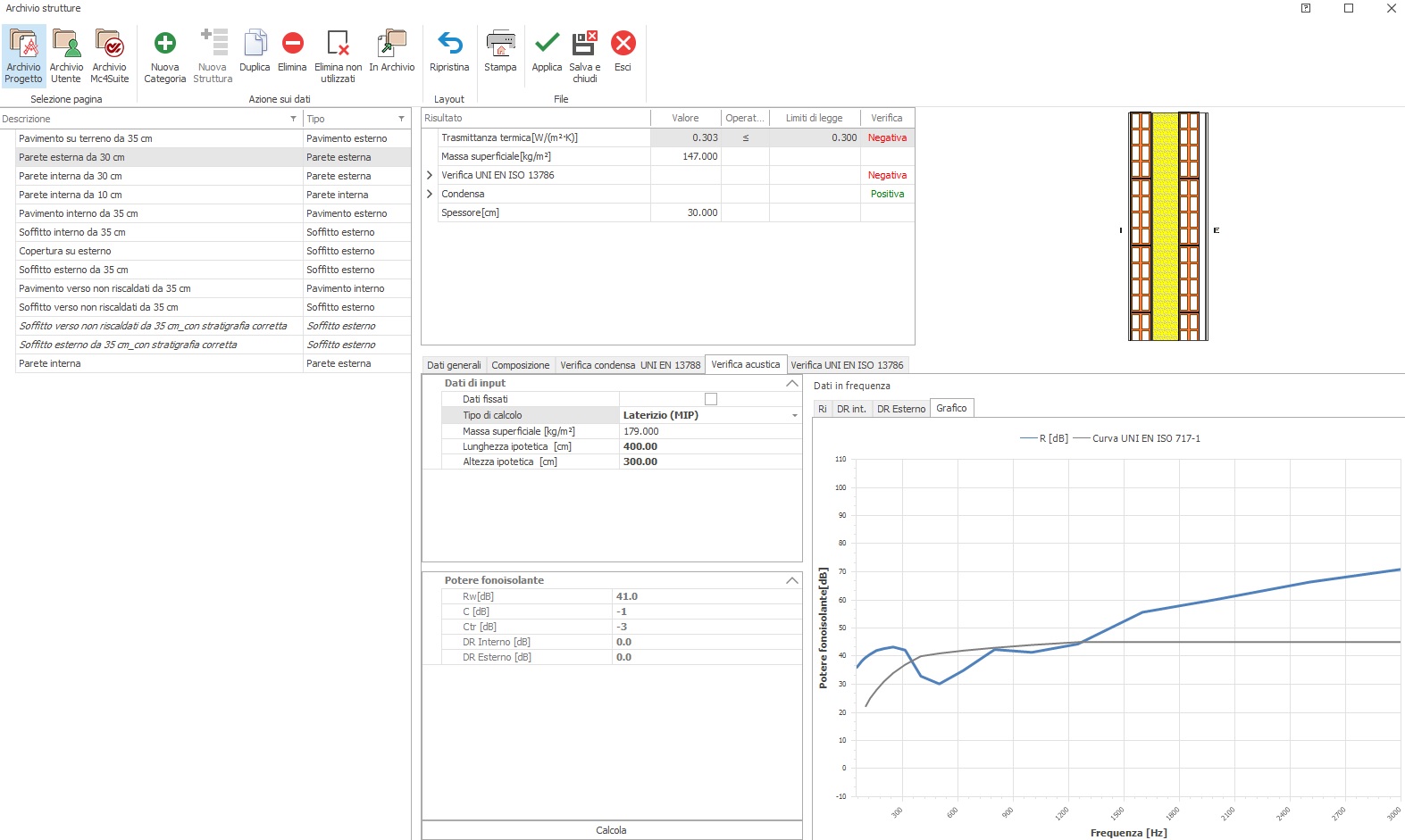

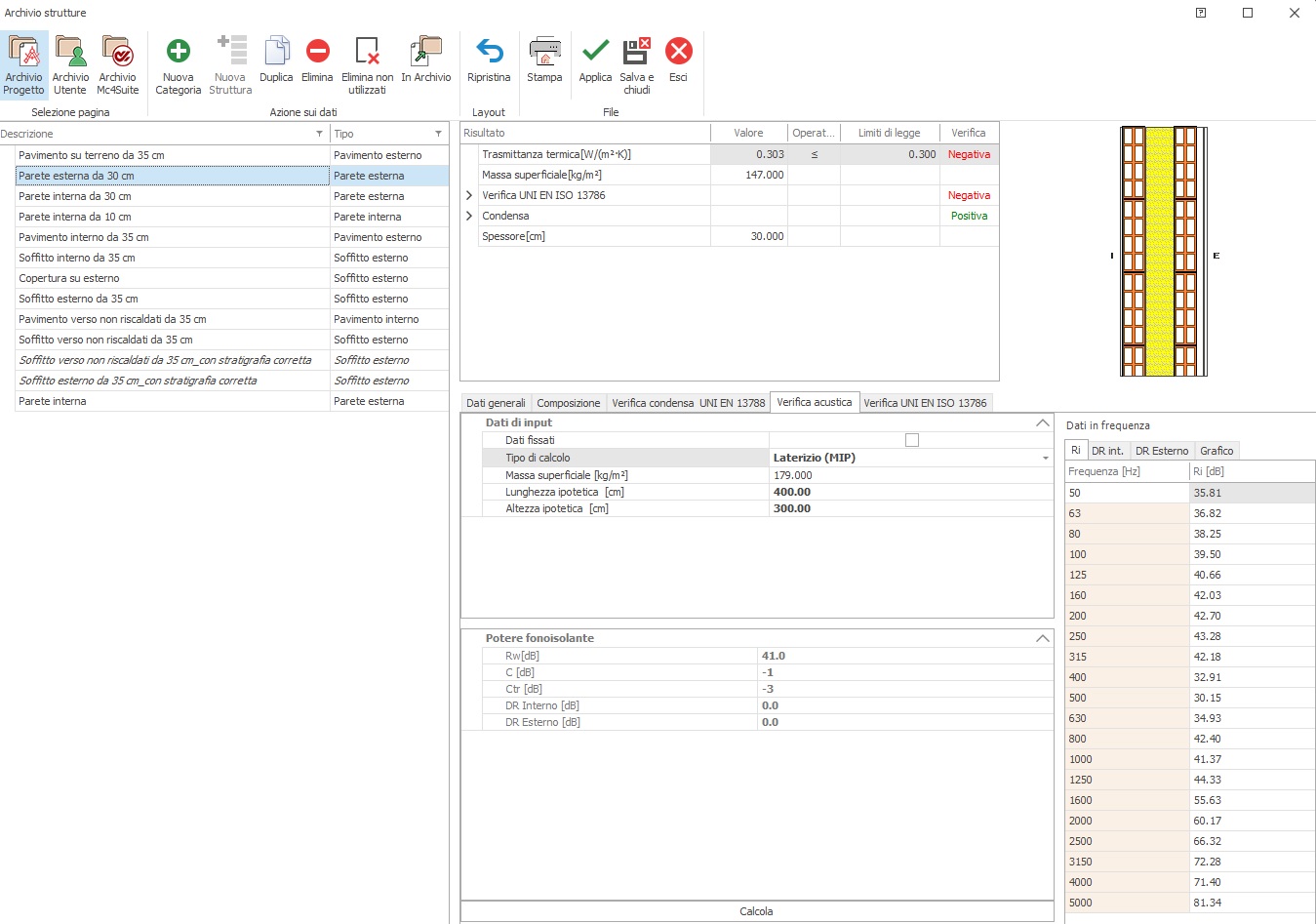

I risultati in termini di risposta in frequenza vengono restituiti solo qualora si adottino gli algoritmi MIP o UNI EN 12354. Gli output si riferiscono al potere fonoisolante (Ri), all'incremento in presenza di una controparete interna (ΔR int) e di una controparete sul lato esterno (ΔR ext), con la relativa rappresentazione grafica della risposta in frequenza.
Tali output non vengono pubblicati qualora si adottino gli algoritmi semi-empirici.
🔧 Calcolo dell'Incremento secondo UNI EN ISO 12354-1:2017
Attivando l'opzione Calcolo incremento potere fonoisolante tramite ISO 12354-1:2017 nella scheda "Acustica" del menu "Dati progetto", la determinazione dell'incremento del potere fonoisolante avverrà attraverso l'applicazione delle formule previste dalla UNI EN ISO 12354-1.
Frequenza di Risonanza del Sistema
Le formule prevedono il calcolo della frequenza di risonanza del sistema, differente a seconda che gli strati addizionali siano incollati (solidali) o applicati tramite ossatura. Riferimento: formule D.1 e D.2 della normativa.
| Parametro | Descrizione |
|---|---|
| s' | Rigidità dinamica (verticale) del materiale della controparete [MN/m²] — necessario per controparete "solidale" |
| d | Profondità dell'intercapedine [m] — necessario per controparete "ossatura" |
| m1' | Massa superficiale della parete base, o somma parete base e controparete opposta nelle pareti con doppia controparete [kg/m²] |
| m2' | Massa superficiale strato/strati addizionali [kg/m²] |
Incremento per Strati Addizionali Interni
Gli algoritmi sono applicabili a pareti e soffitti. Tipologie selezionabili: Solidale e Ossatura.
Le formule sono valide per pareti base con indice del potere fonoisolante 20 dB ≤ Rw ≤ 60 dB. In caso contrario apparirà un messaggio di warning non bloccante. Riferimento: paragrafo D.2.2 e tabella D.1 della UNI EN ISO 12354-1.
Incremento per Strati Addizionali Esterni
Tipologie selezionabili:
- Cappotto lana
- Cappotto lana ancorato
- Cappotto schiuma
- Cappotto schiuma ancorato
- Ventilata
I cappotti si intendono come contropareti solidali, mentre la parete ventilata come controparete con ossatura. I cappotti lana e cappotti lana ancorati presentano nell'intercapedine lane minerali. Riferimento: formula D.3 per il cappotto lana, formula D.5 per il cappotto lana ancorato. I cappotti schiuma e cappotti schiuma ancorati presentano nell'intercapedine materiali schiumosi tipo poliuretano. Riferimento: formula D.4 per il cappotto con schiuma, formula D.5 per il cappotto con schiuma ancorato. La parete ventilata è intesa come controparete esterna con ossatura. Riferimento: formula D.7.
