Variazioni di pressione nelle reti di canali
In fig. 8.4 sono riportate le curve rappresentanti l'andamento delle pressioni totali e statica, in un sistema formato da un ventilatore collegato con una rete di canali di mandata ed una rete di ripresa.
📐 Andamento delle pressioni nel circuito

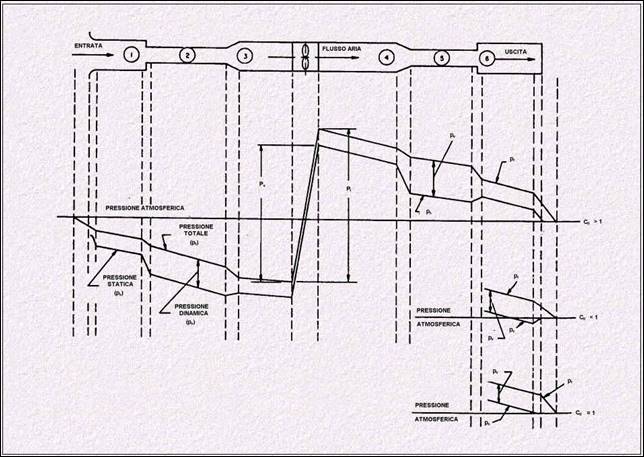

Fig. 8.4 Variazioni di pressione nel moto dell'aria in un condotto
Per tutti i tratti di rete a sezione costante, le perdite di pressione totale e statica sono uguali. In corrispondenza degli allargamenti di sezione, la pressione dinamica diminuisce, la pressione totale assoluta diminuisce, la pressione statica assoluta può aumentare; tale incremento di pressione statica è già noto come "recupero di pressione statica".
In corrispondenza di diminuzioni di sezione, la pressione dinamica aumenta nella direzione del flusso d'aria e le pressioni assolute statica e totale diminuiscono.
⚙️ Uscita e entrata del condotto
All'uscita del condotto, la perdita di pressione totale dipende dalle caratteristiche del flusso d'aria e dell'uscita del canale. Il coefficiente di perdita dell'uscita C0 può essere maggiore, uguale o minore di uno. Le curve di pressione totale e statica per i vari valori di C0 sono rappresentate in fig. 8.4.
Per C0 < 1, la pressione statica a monte dell'uscita del condotto è minore di quella atmosferica, cioè la pressione statica relativa è negativa. La pressione statica a monte dell'uscita (o terminale) del condotto può essere calcolata sottraendo, alla pressione totale a monte dell'uscita, la pressione dinamica a monte della uscita stessa.
In corrispondenza del tratto di canale 1, la perdita di pressione totale dipende dalla forma dell'entrata (o terminale). La pressione totale immediatamente a valle dell'entrata è uguale alla differenza fra la pressione a monte di essa, che è zero (pressione atmosferica), e la perdita di pressione attraverso l'entrata. La pressione statica dell'aria ambiente è zero; diversi diametri a valle, la pressione statica è negativa, uguale alla somma della pressione totale (negativa) e della pressione dinamica (sempre positiva).
⚙️ Pressione statica del ventilatore
La resistenza del sistema al flusso dell'aria è caratterizzata dalla pendenza della curva delle pressioni totali, rappresentata in fig. 8.4. Nei tratti 3 e 4 della rete sono incluse le perdite di pressione dovute al Fan System Effect.
Per ottenere la pressione statica richiesta al ventilatore, quando è nota la pressione totale ad esso richiesta, è necessario utilizzare la seguente equazione:
(2.11)
dove:
| Simbolo | Descrizione |
|---|---|
| Ps | pressione statica del ventilatore, Pa |
| Pt | pressione totale del ventilatore, Pa |
| pv,0 | pressione dinamica alla bocca di mandata del ventilatore, Pa |
