Valori della rugosità assoluta

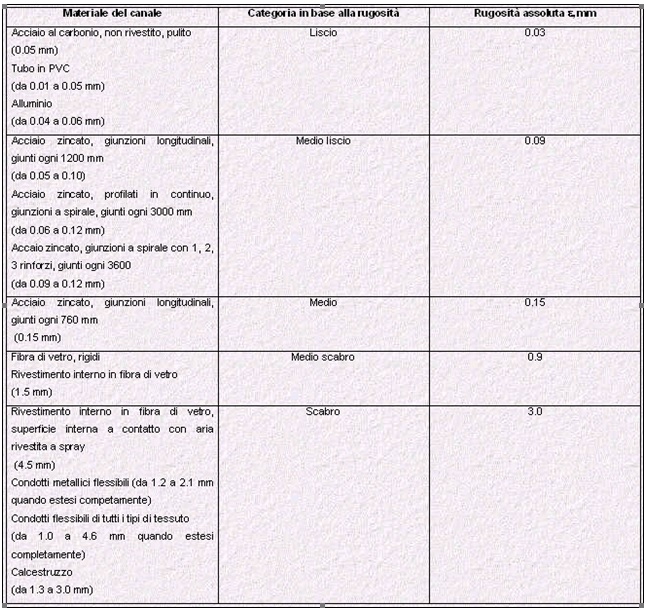

In tab. 8.5 sono riportati i valori di rugosità assoluta tipici di diversi tipi di condotto, validi per l'utilizzo con le formule (3.2) e (3.3).
📋 Tabella rugosità assoluta
Per i condotti flessibili, i dati forniti dai produttori indicano che la rugosità assoluta dei condotti flessibili non metallici completamente estesi varia da 1.1 mm a 4.6 mm. Per la tipologia in materiale metallico, il valore di rugosità assoluta per il condotto completamente esteso varia da 0.1 mm a 2.1 mm.
Tab. 8.5 - Valori della rugosità assoluta
📋 Coefficiente di correzione per condotti flessibili

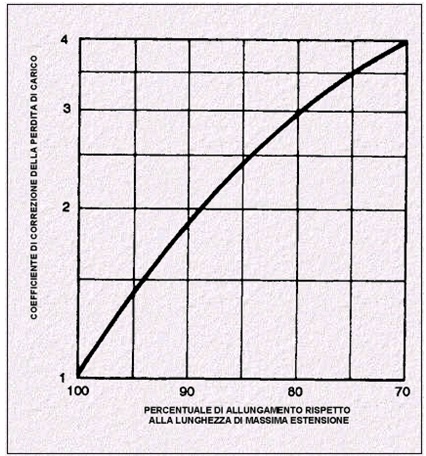

Il Grafico 8.6 fornisce il fattore di correzione da applicarsi al valore della perdita di carico, quando il condotto flessibile non è completamente esteso.
Grafico 8.6 - Coefficiente di correzione della perdita di carico per condotti flessibili non completamente estesi
