La barra dei comandi del modulo Duct raccoglie tutti gli strumenti per la progettazione e il dimensionamento delle reti di canali aria, sia per impianti tradizionali che per sistemi VMC.
🛠 Interfaccia

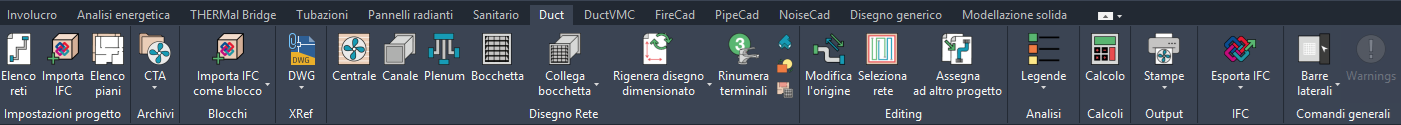

Barra dei comandi - Duct

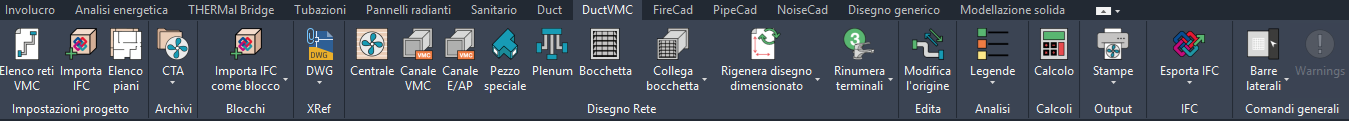

Barra dei comandi - DuctVMC
⚙️ Pannello Impostazioni progetto
Elenco reti di canali
Elenco piani

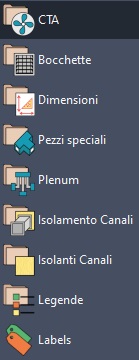

📂 Archivi
🧱 Blocchi
Trasforma in blocco Mc4: avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco DWG rappresentante un elemento di impianto.
Importa IFC come blocco: avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco IFC rappresentante un elemento di impianto.
🖊️ Disegno rete - Duct
| Icona | Comando |
|---|---|
 | Centrale Trattamento Aria |
 | Disegna canale |
 | Disegna canale per VMC |
 | Disegna canale per rete Espulsione/Aria Primaria |
 | Inserisci Bocchetta |
 | Inserisci Plenum |
 | Rettangolare/Circolare |
 | Rigenera disegno dimensionato |
 | Percorso terminale sfavorito |
 | Inserisci pezzo speciale |
 | Collega diffusori |
 | Disponi bocchette automaticamente |
 | Collega bocchetta |
 | Numerazione uscite: consente di visualizzare o nascondere la numerazione delle uscite della CTA, del plenum e delle bocchette. |
🖊️ Disegno rete - DuctVMC
| Icona | Comando |
|---|---|
| Centrale Trattamento Aria |
| Disegna canale per VMC |
| Disegna canale per rete Espulsione/Aria Primaria |
| Inserisci Bocchetta |
| Inserisci Plenum |
| Rettangolare/Circolare |
| Rigenera disegno dimensionato |
| Percorso terminale sfavorito |
| Inserisci pezzo speciale |
| Collega diffusori |
| Disponi bocchette automaticamente |
| Collega bocchetta |
| Numerazione uscite: consente di visualizzare o nascondere la numerazione delle uscite della CTA, del plenum e delle bocchette. |
✏️ Editing - Duct
✏️ Edita - Duct VMC
🔗 IFC
Esporta IFC: avvia la procedura di esportazione di un progetto impiantistico in formato IFC.
Indicazione per i vuoti: avvia la procedura di esportazione del tracciato IFC contenente l'indicazione delle interferenze tra elementi di impianto ed elementi architettonici.
📊 Analisi
Inserisci Legenda: attiva la procedura di inserimento di una legenda nello spazio modello.
Aggiorna legende: consente di aggiornare in automatico il contenuto delle legende a seguito di modifiche intervenute nei dati degli elementi cui si riferiscono.
🖨️ Pannello Calcoli e Stampe
| Icona | Comando |
|---|---|
 | Dimensionamento dei canali |
 | Stampa della relazione di dimensionamento |
 | Stampa del computo metrico |
