Aggiungere Terminali al Calcolo di Simulazione
Il comando aggiunge i terminali selezionati all'area da simulare, che verranno pertanto considerati attivi nel calcolo delle perdite e della portata dell'area di simulazione (area aggiuntiva personalizzata).
🛠 Interfaccia
| Campo | Descrizione |
|---|---|
| Icona |  |
| Comando | SELECTAREA |
| Finalità | Aggiunge i terminali selezionati all'area da simulare |
📋 Procedura
Si esegue il comando e si disegna una finestra di selezione in modo da includere i terminali che devono essere aggiunti all'area di simulazione. Per la selezione in finestra si usano i criteri del CAD.
Finita la selezione occorre premere Invio per avere il risultato finale. I terminali facenti parte dell'area sfavorevole sono contraddistinti con un cerchio di colore magenta che li racchiude.

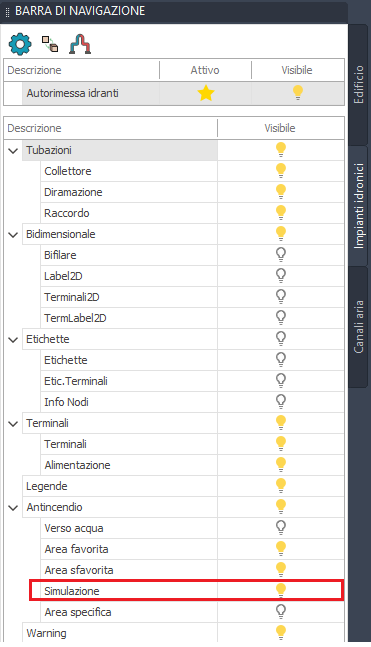

Si ricorda che per vedere i cerchi occorre che il relativo layer sia attivo (vedi figura sottostante).
Il terminale deve apparire come nella figura mostrata qui sotto.
