Zona Impiantistica - Diagnosi Energetica - Carichi Interni​

🔥 Apporti Interni Sensibili​

In caso di edificio residenziale E.1(1) / E.1(2) e approccio A3 (Valutazione adattata all'utenza tipica della Diagnosi energetica), gli apporti globali si definiscono nell'apposita maschera riprodotta nell'immagine sottostante.

PulsanteFunzione
(1)Attiva un nuovo record; nella colonna Descrizione si può attribuire una denominazione al contributo di apporto endogeno.
(2)Attiva il wizard che permette di attribuire in automatico i valori previsti dal prospetto E.3 della UNI/TS 11300-1 (corrispondenti a quelli della valutazione standard o di progetto).
(3)Elimina il record di compilazione selezionato.

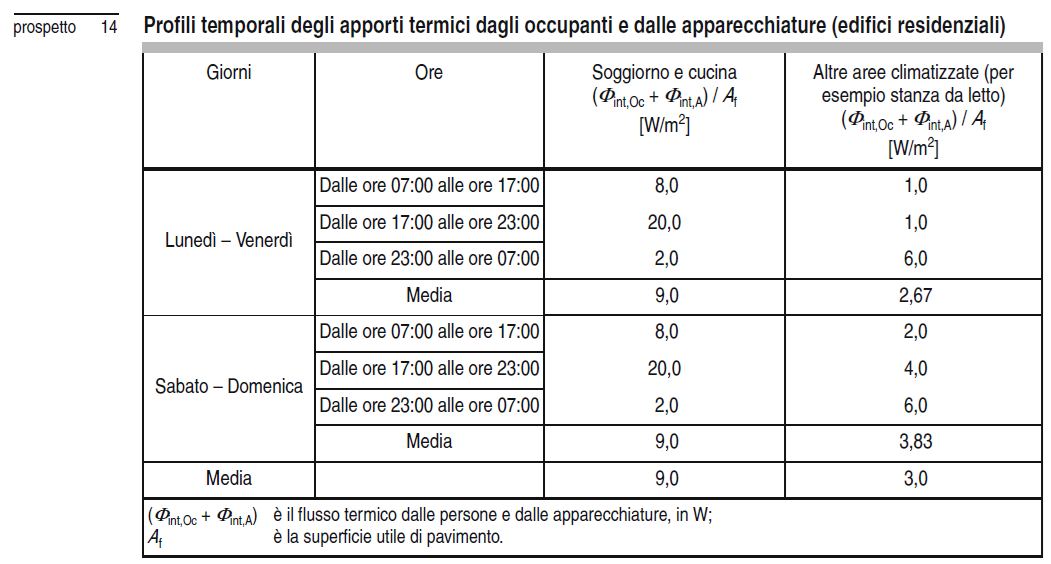

(4)Cella nella colonna [Watt/m²] per indicare il valore di apporto medio desunto, ad esempio, dal prospetto 14 della UNI/TS 11300-1.

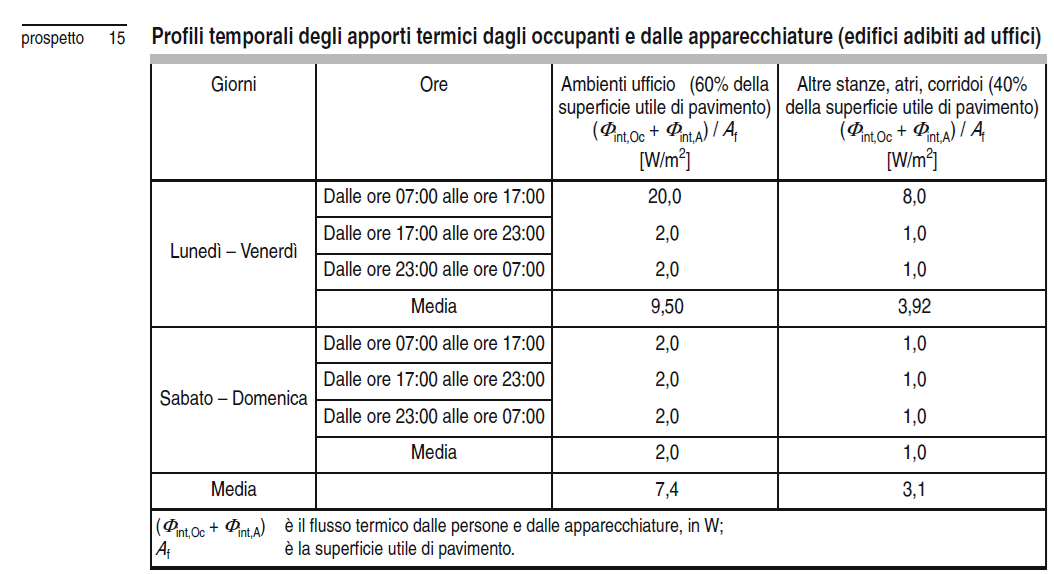

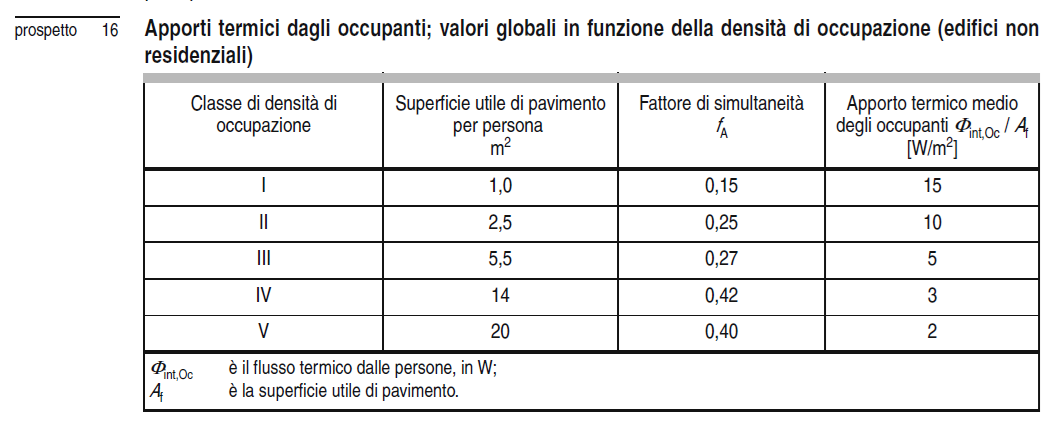

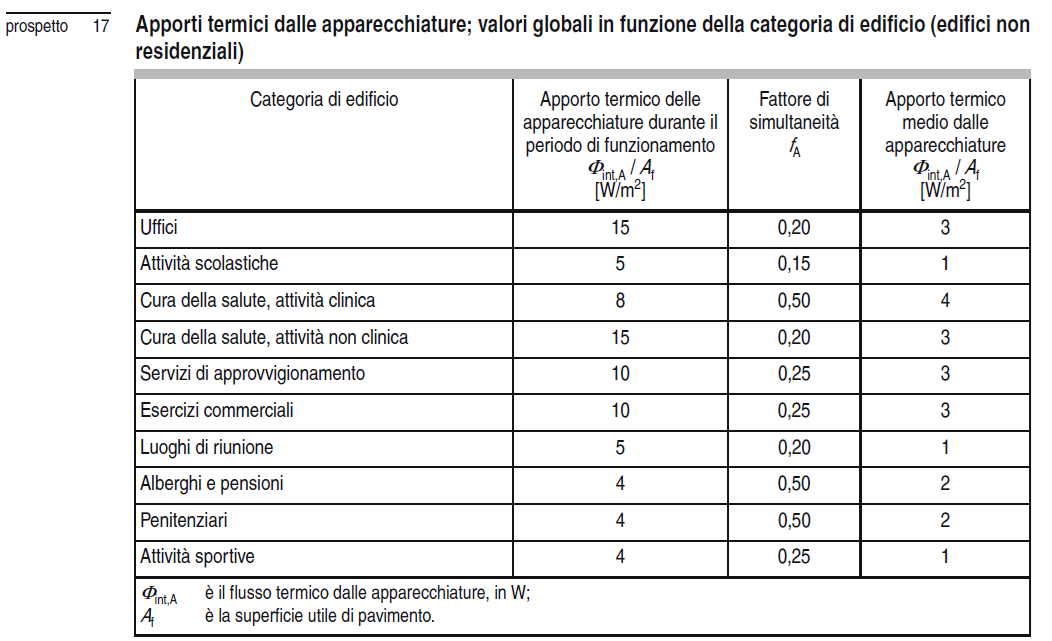

Il medesimo approccio può essere utilizzato anche per gli edifici E.2 (uffici) sulla base dei prospetti 15 (Occupanti e Apparecchiature), 16 (Occupanti in funzione della loro densità), 17 (Apparecchiature) della UNI/TS 11300-1, e per tutte le altre destinazioni d'uso non residenziali in base ai prospetti 16 e 17.

💧 Apporti Interni Latenti​

Nel caso di valutazione adattata all'utenza, la portata di vapore acqueo dovuta alla presenza di persone si ricava tramite la formula (49) par. 13.2.2. della UNI/TS 11300-1.

A tal fine è richiesta la compilazione dei seguenti campi:

  • Portata massica giornaliera [g/h]: desumibile dal prospetto 18 della UNI/TS 11300-1, richiamabile tramite il tasto all'estremità destra.
  • Indice di affollamento specifico [1/m²]: ricavabile dal prospetto della UNI 10339, richiamabile tramite il tasto all'estremità destra.
  • Fattore giornaliero di presenza [ore]: ricavabile dal prospetto E.1 della UNI/TS 11300-1, richiamabile tramite il tasto all'estremità destra.

Il valore della portata massica giornaliera di vapore acqueo dovuta ad altre sorgenti si ricava mediante la formula (50) della UNI/TS 11300-1, che richiede l'inserimento dei seguenti campi:

CampoDescrizione
Gvw,p,i [g/h]Portata massica specifica di progetto per singola sorgente (ricavabile dal prospetto 19 della UNI/TS 11300-1).
NiNumero di sorgenti del tipo i-esimo presenti.
fG,iFattore di utilizzo medio giornaliero della sorgente i-esima (ricavato dai dati reali dell'utenza).

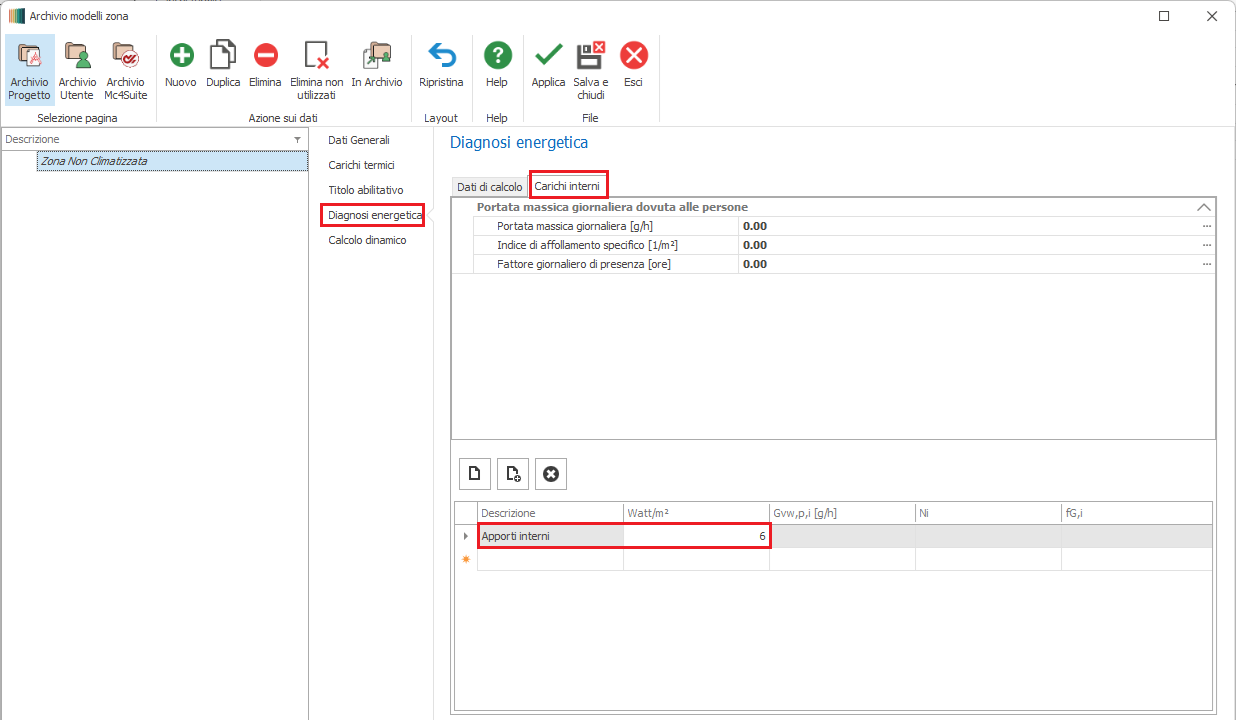

🌡 Apporti Interni per la Zona Non Climatizzata​

In questa scheda si inserisce il valore degli apporti sensibili attribuibili ad apparecchiature e/o sistemi di illuminazione presenti all'interno delle zone non climatizzate.
