Zona Impiantistica - Diagnosi Energetica - Dati di Calcolo
La scheda Dati di Calcolo in modalità Diagnosi Energetica (approccio A3) ripropone in sola lettura i parametri di capacità termica e ventilazione di riferimento, con alcune differenze per la ventilazione meccanica attraverso l'impianto di climatizzazione.
🛠 Interfaccia

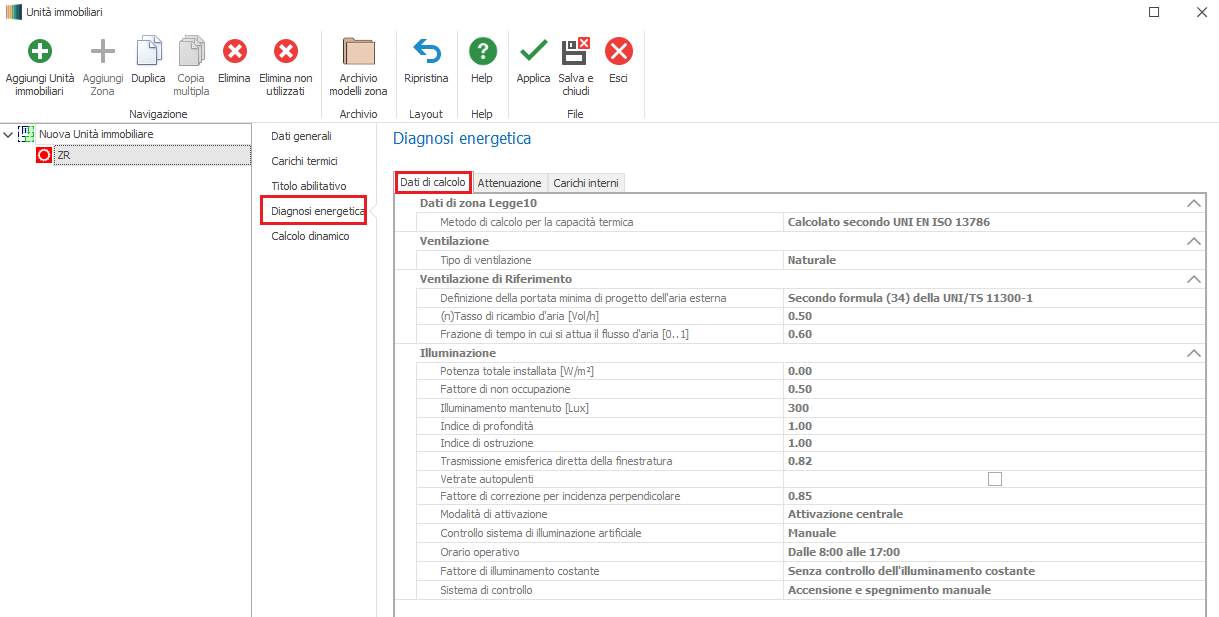

La scheda ripropone, in modalità di sola lettura, i parametri di calcolo relativi alla capacità termica e alla ventilazione di riferimento precedentemente inseriti nella sezione "Titolo abilitativo/APE". Questi due aspetti di calcolo sono definiti nell'ambito degli approcci A1 o A2 e non sono soggetti a caratterizzazioni particolari in caso di diagnosi energetica (tipo di calcolo A3).
⚙️ Capacità Termica
In tale sezione, di sola lettura, viene visualizzata la scelta operata nella corrispondente sezione della scheda "Titolo abilitativo/APE".
⚙️ Ventilazione

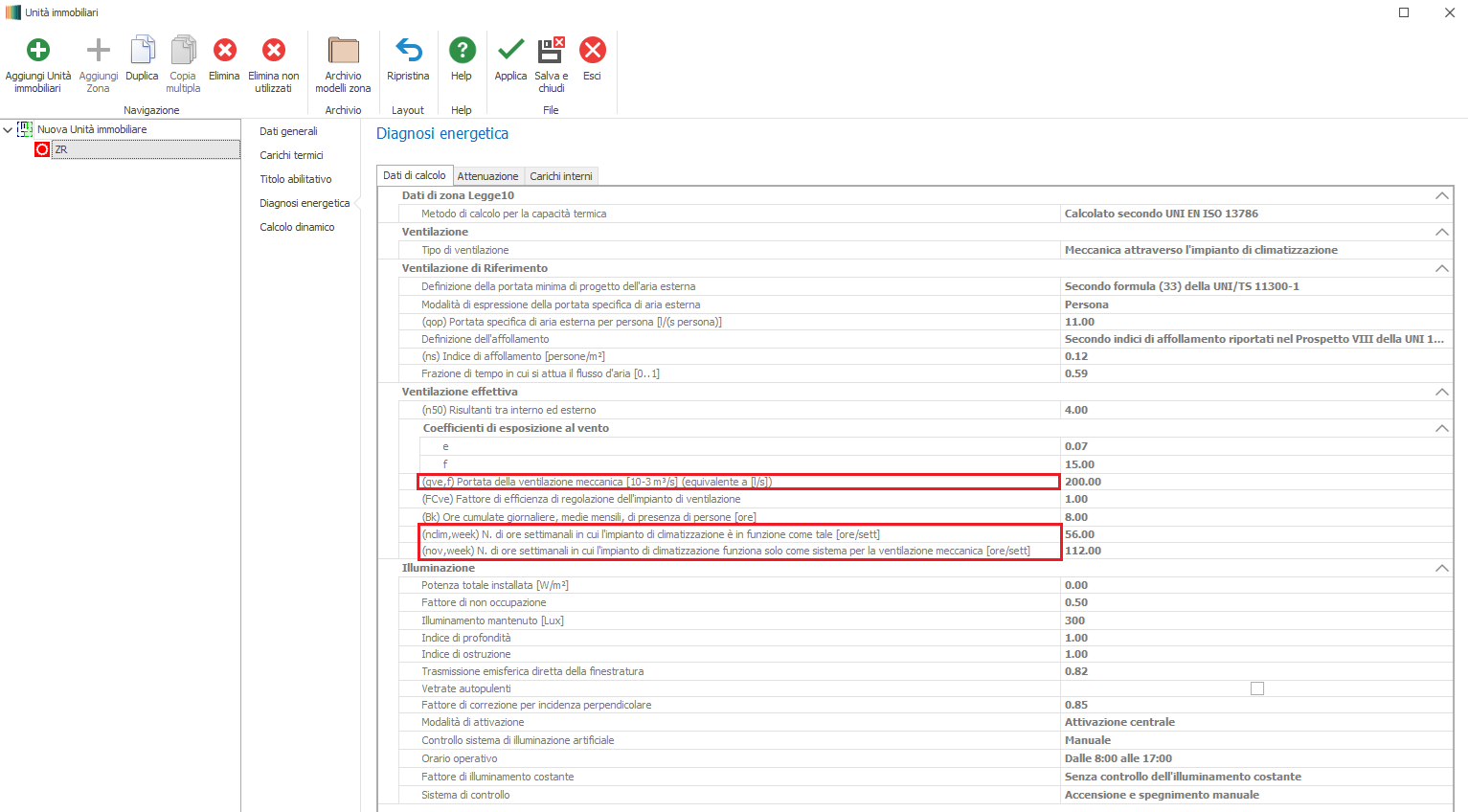

Per la ventilazione, l'unica tipologia che in ambito di calcolo di tipo A3 presenta campi differenti o integrativi rispetto agli approcci A1 e A2 è la ventilazione "Meccanica attraverso l'impianto di climatizzazione"; tutti gli altri campi risultano di sola lettura in quanto recepiti dalle corrispondenti voci presenti nella scheda "Titolo abilitativo/APE".
| Campo | Descrizione |
|---|---|
| qve,f [l/s] | Portata nominale della ventilazione meccanica. In base al par. 12.5 "Valutazione adattata all'utenza" della UNI/TS 11300-1:2014, può corrispondere a quella di progetto o standard, oppure essere determinata più accuratamente sulla base dei requisiti di qualità dell'aria interna (UNI EN 16798-1:2019, UNI EN 16798-3:2018, UNI EN 16798-7:2018). |
| nclim,week [ore/sett] | Numero di ore settimanali in cui l'impianto funziona come UTA. |
| nov,week [ore/sett] | Numero di ore settimanali in cui l'impianto funziona solo come VMC (unità ventilante mantenuta in funzione solo per la ventilazione meccanica). |
La norma UNI/TS 11300-1:2014, al paragrafo 12.5, prevede nell'ambito dell'approccio A3 la possibilità di far riferimento alle condizioni di ventilazione effettiva (comprensivo di night cooling) e di effettuare una valutazione più accurata della portata di ventilazione sulla base dei requisiti di qualità dell'aria interna. Per un calcolo dettagliato della portata di ventilazione si può far riferimento alla UNI EN 15242.
