Archivio Strutture
L'Archivio Strutture consente di definire la stratigrafia delle strutture opache e trasparenti, calcolare la trasmittanza termica, effettuare verifiche termoigrometriche e di sfasamento dell'onda termica.
📂 Accesso
Dal menu principale del programma, selezionando la scheda dei comandi Mc4 Suite e quindi la voce Archivio Strutture nell'elenco degli Archivi edificio, si accede alla finestra Elenco pareti.
🛠 Interfaccia e Comandi

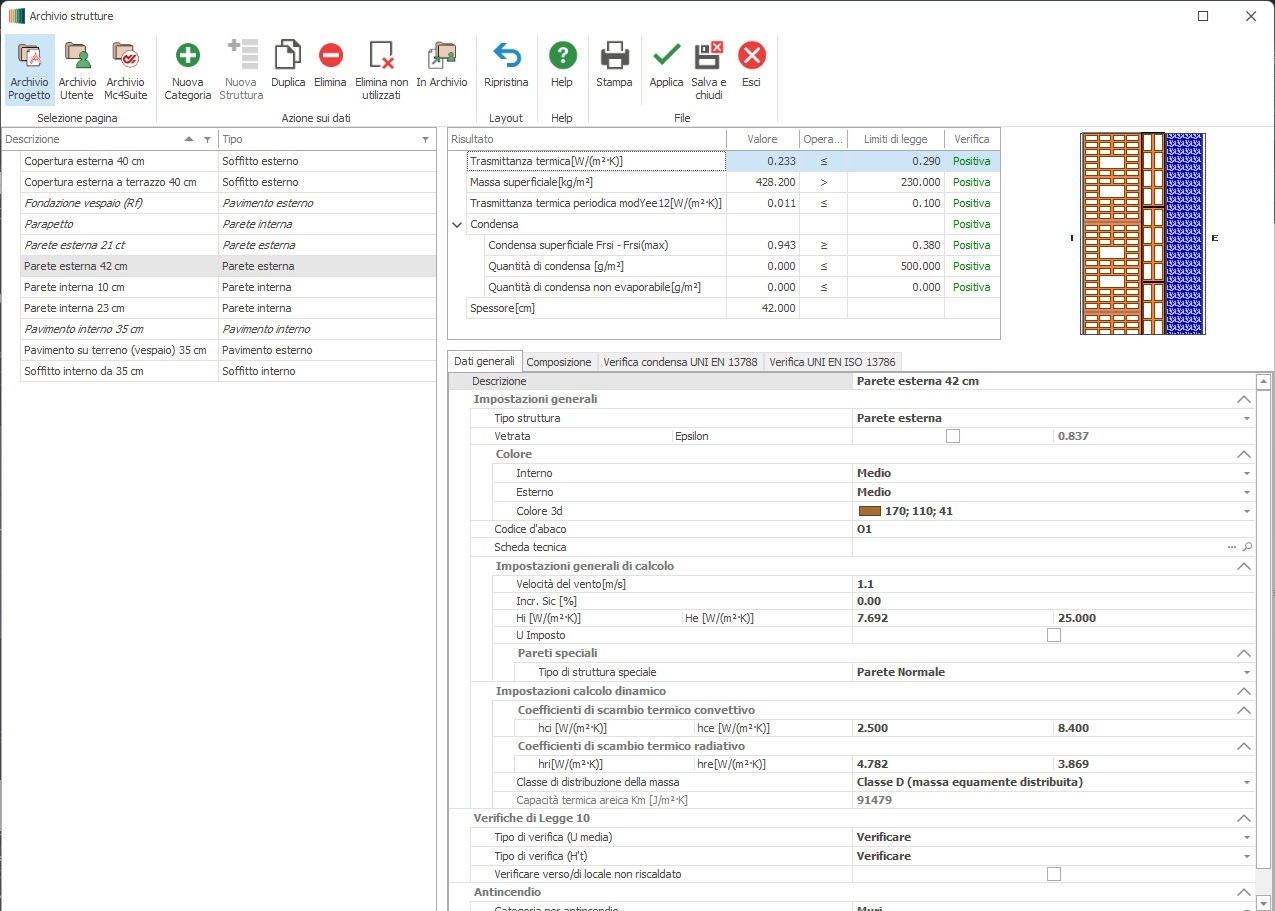

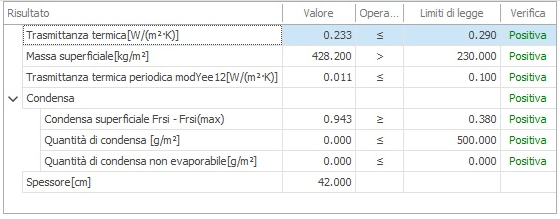

La finestra dell'archivio contiene tre diverse schede: Progetto, Archivio e Archivio MC4. Nella parte alta della finestra sono riepilogate le principali caratteristiche della struttura selezionata, con gli eventuali valori limite da rispettare.
| Campo | Descrizione |
|---|---|
| Trasmittanza termica [W/(m²K)] | Valore aggiornato in tempo reale della trasmittanza termica della struttura, utilizzato per il calcolo energetico. |
| Massa superficiale [kg/m²] | Valore aggiornato in tempo reale della massa superficiale della struttura selezionata. |
| Trasmittanza termica periodica modYee12 [W/(m²K)] | Valore aggiornato in tempo reale della trasmittanza termica periodica, utilizzato per il calcolo dell'inerzia termica secondo UNI EN ISO 13786. |
| Condensa | Riepilogo dei parametri della verifica termoigrometrica secondo UNI EN 13788. |
| Spessore [cm] | Spessore della stratigrafia aggiornato in tempo reale. |
🔧 Opzioni
Sopra l'elenco delle strutture sono presenti i seguenti tasti per la gestione delle strutture in archivio:
| Pulsante | Descrizione |
|---|---|
| Nuova categoria | Crea una nuova categoria sotto la quale inserire le strutture opache di analoga tipologia. |
| Nuova Struttura | Crea una nuova struttura con un nominativo generico, modificabile in fase di definizione. |
| Duplica | Crea una copia della struttura selezionata; si apre una finestra per digitare il nome della nuova struttura. |
| Elimina | Cancella la struttura selezionata. |
| Elimina non utilizzati | Cancella tutte le strutture presenti nella sezione "Progetto" non utilizzate nel contesto del progetto DWG (riconoscibili per il carattere in Corsivo). |
| In Archivio | Permette di creare una copia della struttura selezionata nell'Archivio utente. |
| Ripristina | Effettua una rigenerazione dell'interfaccia grafica dell'Archivio; utile in caso di anomalie di visualizzazione. |
| Help | Apre la pagina dell'help on line correlata alla sezione della maschera in consultazione. |
| Stampa | Apre la finestra Impostazioni di Stampa per l'output in formato RTF delle verifiche sulla struttura. |
| Applica | Salva le modifiche effettuate senza chiudere l'Archivio. |
| Salva e Chiudi | Salva le modifiche effettuate e chiude l'Archivio. |
| Esci | Chiude l'Archivio annullando le eventuali modifiche eseguite durante l'ultima sessione. |
📌 Dettagli

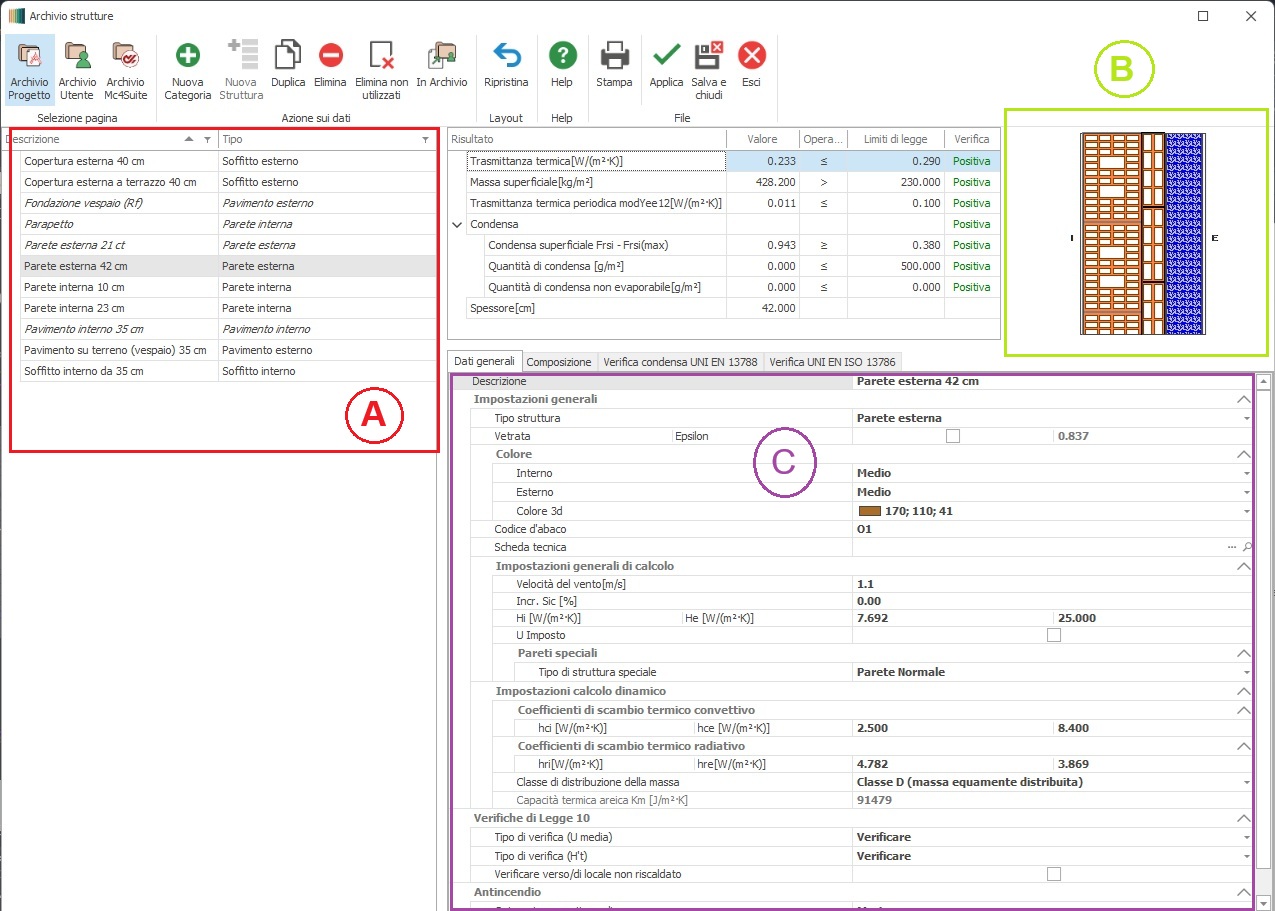

Nell'Archivio è possibile distinguere tre diverse aree:
- Area A: contiene l'elenco delle strutture di progetto.
- Area B: contiene la bitmap della struttura.
- Area C: contiene l'elenco delle proprietà della struttura evidenziata nell'Area A. Le proprietà mostrate dipendono dalla scheda attivata.
📋 Analisi delle Schede
L'archivio STRUTTURE si compone di 6 schede (tabs) da completare in funzione del tipo di progetto:
