Archivio Materiali
L'Archivio Materiali è il database centrale dove sono definiti tutti i componenti fisici utilizzati per la creazione delle strutture (pareti, solai, ecc.) e per i calcoli acustici.
📂 Modalità di Accesso
È possibile accedere all'Archivio Materiali in due modalità:
-

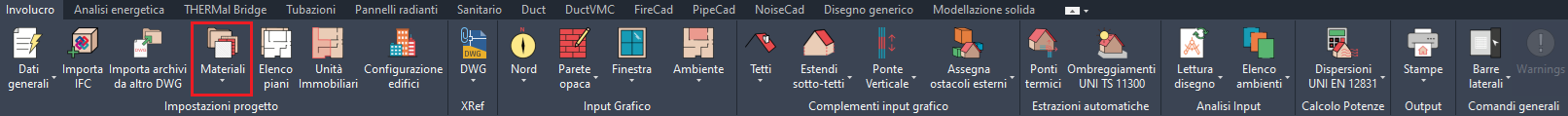

Dalla Barra Superiore: Tramite l'icona dedicata nel gruppo Archivi della scheda Involucro.
-

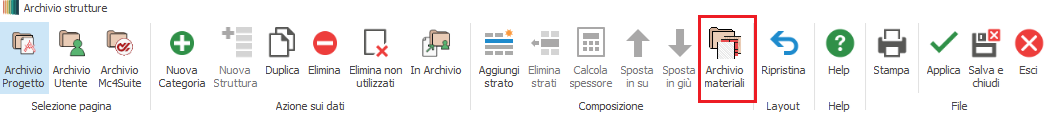

Dall'Archivio Strutture: Direttamente all'interno della maschera di composizione delle strutture, cliccando sul pulsante Archivio materiali nella ribbon superiore.

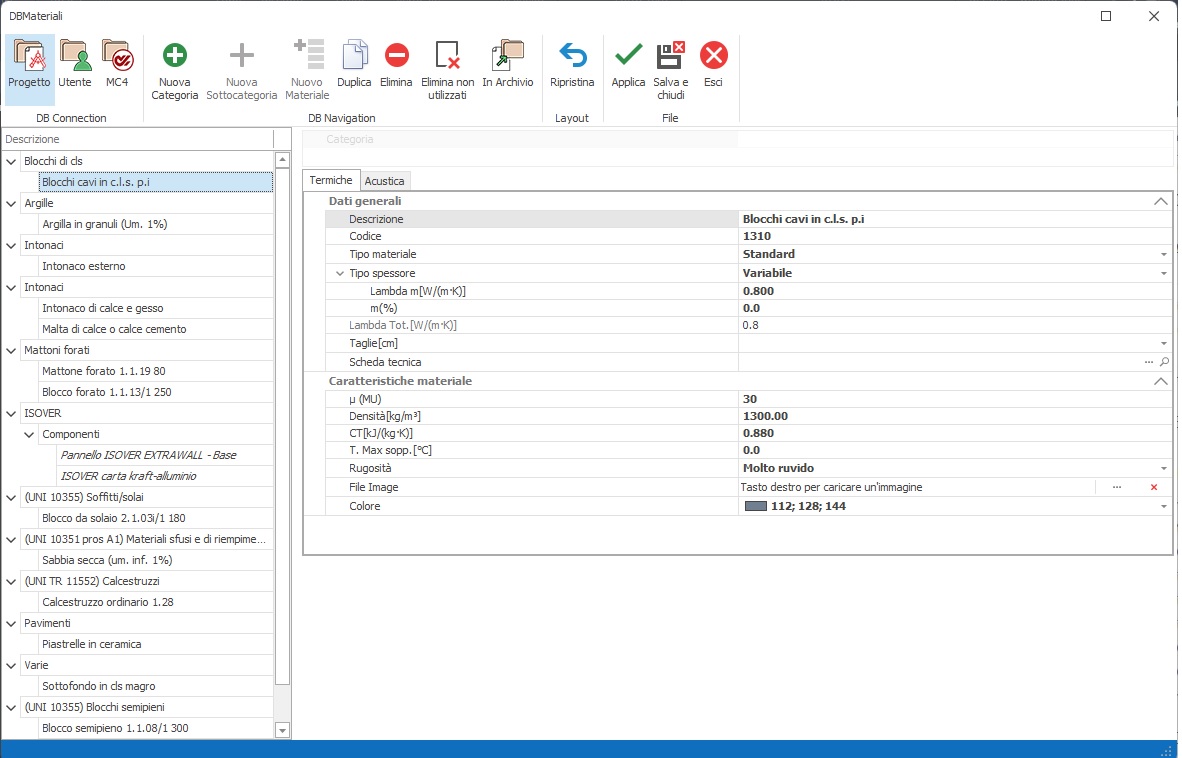

🛠 Interfaccia e Comandi
L'archivio è organizzato per facilitare la navigazione tra i materiali di progetto e quelli di libreria.
Gestione Database
- Progetto: Visualizza i materiali utilizzati nel lavoro corrente. Qui è possibile creare, modificare o eliminare componenti.
- Utente: Accede alla libreria personale, i cui materiali sono disponibili per tutti i progetti futuri.
- Mc4: Archivio predefinito integrato nel software (non modificabile).
Funzioni Operative
- Nuova Categoria/Sottocategoria: Permette di organizzare i materiali in strutture ad albero personalizzate.
- Nuovo Materiale / Duplica: Crea nuove voci o copia materiali esistenti per modifiche rapide.
- Elimina non utilizzati: Comando rapido per pulire il progetto dai materiali contrassegnati in corsivo (non associati a nessuna struttura).
- In Archivio: Trasferisce un materiale (o un'intera categoria) dal Progetto all'Archivio Utente.
- Salva e Chiudi / Esci: Gestisce la persistenza delle modifiche effettuate.
🌡 Proprietà Termiche
Le caratteristiche termiche variano in base alla tipologia di materiale selezionato.
Legenda Icone Moduli
| Modulo di Mc4Suite | HTCad | TB |  NoiseCad | |||
|---|---|---|---|---|---|---|
| Sottomoduli |  Calcolo energetico |  Carichi termici |  Pannelli radianti |  Impianti idronici | Thermal bridge |
Dati Generali
| Ambito | Campo | Descrizione |
|---|---|---|
| Descrizione | In questo campo l’utente deve inserire la descrizione estesa del materiale. | |
| Codice | Codice alfanumerico per una rapida descrizione del materiale. | |
| | Tipo materiale | in questo campo si specifica la tipologia di materiale tra quelli presenti ovvero Standard, Intonaco, Eterogenei, Gas, Vetro, Resiliente, Fibroso,Kit . La scelta Intonaco è funzionale al calcolo della massa superficiale della parete ai fini delle relativa verifica di legge; nello specifico, tale tipologia di materiale non dev'essere contemplata in base alla definizione di massa superficiale prevista al comma 18 dell'Allegato A (Ulteriori definizioni) del D.L. 192/2005. Fibroso, Resiliente, Kit assumono significato solo per la verifica acustica della struttura nella quale il materiale è presente. |
| | Tipo spessore | prevede due opzioni "Variabile" o "Fisso" a seconda delle caratteristiche del materiale |
| | Lambda m [W/(m∙K)] | In questo campo si introduce il valore della conduttività, valida per materiali omogenei (es. calcestruzzo, intonaco, ecc.) corrispondente alla conduttività indicativa di riferimento λ m definita dalla norma UNI 10351; |
| | m(%) | Nel campo si inserisce il valore della maggiorazione percentuale (il parametro m descritto dalla norma UNI 10351) da applicare al valore di conduttività specificato nel campo precedente in modo da tener conto delle effettive condizioni di esercizio, del contenuto di umidità, dell’invecchiamento, dell’effetto della manipolazione, della installazione eseguita a regola d’arte e delle tolleranze sullo spessore. |
| | Cond. [W/(m 2 ∙K)] | questo campo appare solo se si seleziona Fisso come Tipo di spessore ; occorre introdurre il valore della conduttanza unitaria C , valida per materiali non omogenei (es. mattoni forati, blocchi da solaio, ecc.). |
| | Spes. [cm] | Questo campo appare solo se si seleziona Fisso come Tipo di spessore ; rappresenta il valore dello spessore dello strato di materiale, da introdurre esclusivamente per materiali non omogenei. |
Nota sull'utilizzo della Conduttanza
La Conduttanza unitaria [W/(m²·K)] si utilizza esclusivamente per strati di materiale eterogeneo (es. blocchi forati) con spessore noto. In questo caso, è obbligatorio compilare sia il campo Cond. che il campo Spes. [cm]. Per i materiali omogenei, è invece sufficiente compilare il campo Lambda.
| Ambito | Campo | Descrizione |
|---|---|---|
| Taglie[cm] | Questo campo appare solo se si seleziona l’opzione Variabile come Tipo di spessore ; esso permette di inserire gli spessori, o taglie, dei materiali fibrosi e resilienti; selezionando il pulsante si accede ad un menu in cui è possibile aggiungere il valore dei singoli spessori corrispondenti alle taglie del materiale; esclusivamente ai fini acustici, per i materiali resilienti, oltre agli spessori, occorre specificare i corrispondenti valori di Rigidità dinamica S’ [MN/m 3 ] . |
| Scheda tecnica | Permette di associare alla struttura un documento (in formato pdf, doc o rtf) che ne descriva le caratteristiche tecniche; tale file, per poter essere caricato dal programma, dev'essere posizionato nella cartella C:\ProgramData\Mc4Software\Mc4Suite 2026\full\databases\AssociateFiles. L’associazione avviene mediante l’icona apposita tramite il quale si accederà direttamente alla cartella suindicata. | |
| μ(Mu) | Valore del fattore di resistenza igroscopica μ (definito nella norma UNI EN ISO 13788). |
| | Densità[kg/m 3 ] | Digitare in questo campo la massa volumica ρ del materiale, espressa in kg/m 3 . |
| | CT[kJ/(kg∙K)] | Capacità termica massica della struttura, da esprimersi in [kJ/(kg∙K)]. |
| T. Max sopp.[°C] | In tale campo l’utente deve indicare la massima temperatura sopportabile dal materiale quando soggetta ad un flusso termico, dovuto, ad esempio, ad un impianto termico a pannelli radianti; il software effetta la verifica che la temperatura raggiunta dal materiale sia inferiore al valore digitato in questo campo, in caso contrario viene restituito un warning. |
| Rugosità | in questo campo si può definire la rugosità del materiale scegliendo tra una delle opzioni presenti nell’apposito menu a tendina. Il parametro viene impiegato nell’ambito del calcolo dei carichi termici secondo ASHRAE. |
| File Image | tramite questa voce è possibile associare al nuovo materiale inserito una rappresentazione grafica, che verrà visualizzata nel riquadro posto sotto la sezione Termiche. I disegni da associare ai nuovi materiali possono essere realizzati utilizzando il programma Paint o qualunque altro software grafico in grado di produrre file in formato .bmp. Le bitmap devono essere realizzate nelle seguenti dimensioni: per materiali il cui spessore può variare, disegnare il modulo base di dimensioni 8x8 pixel; per materiali con spessore fisso, impostare una bitmap le cui dimensioni in pixel corrispondono alle dimensioni reali in cm moltiplicate per 3 (es. materiale di dimensioni 20 cm per 30 cm. Il disegno viene realizzato in una bitmap di dimensioni 60x90 pixel); | |
| TB | Colore | In questo campo si definisce il colore con cui saranno colorate le aree dei materiali per il calcolo FEM |
🧩 Casi Particolari

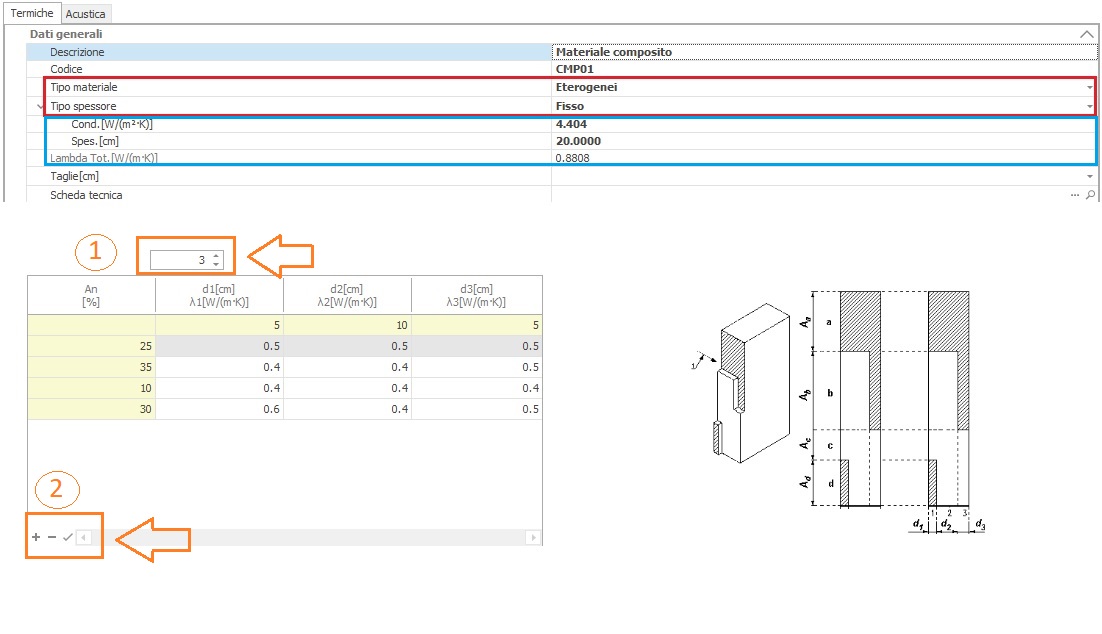

Materiali Eterogenei
Selezionando Tipo: Eterogenei e Spessore: Fisso, si attiva la maschera per il calcolo della resistenza termica secondo la norma UNI EN ISO 6946:2018 (par. 6.7.2.2).
La sezione della parete viene suddivisa in una griglia termicamente omogenea:
- Righe (d): Spessore degli strati.
- Colonne (A): Frazioni di area (la cui somma deve essere 100).
Il software calcolerà automaticamente la Conduttanza [W/m²K] finale basandosi sui λ dei singoli componenti inseriti nella griglia.

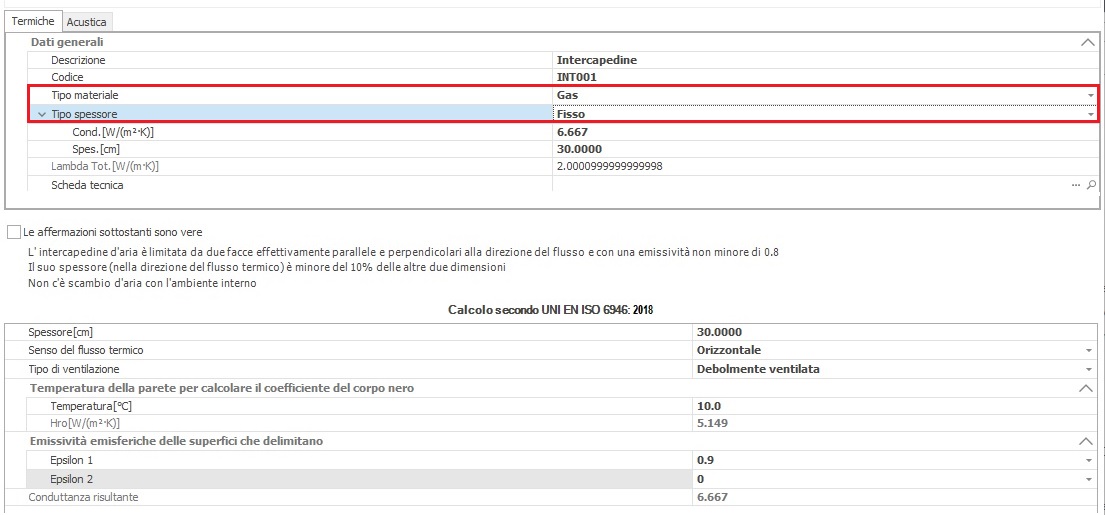

Intercapedini d'aria (Gas)
Selezionando Tipo: Gas e Spessore: Fisso, è possibile calcolare la resistenza termica di un'intercapedine d'aria ai sensi della norma UNI EN ISO 6946:2018 (par. 6.9 e Annex D).

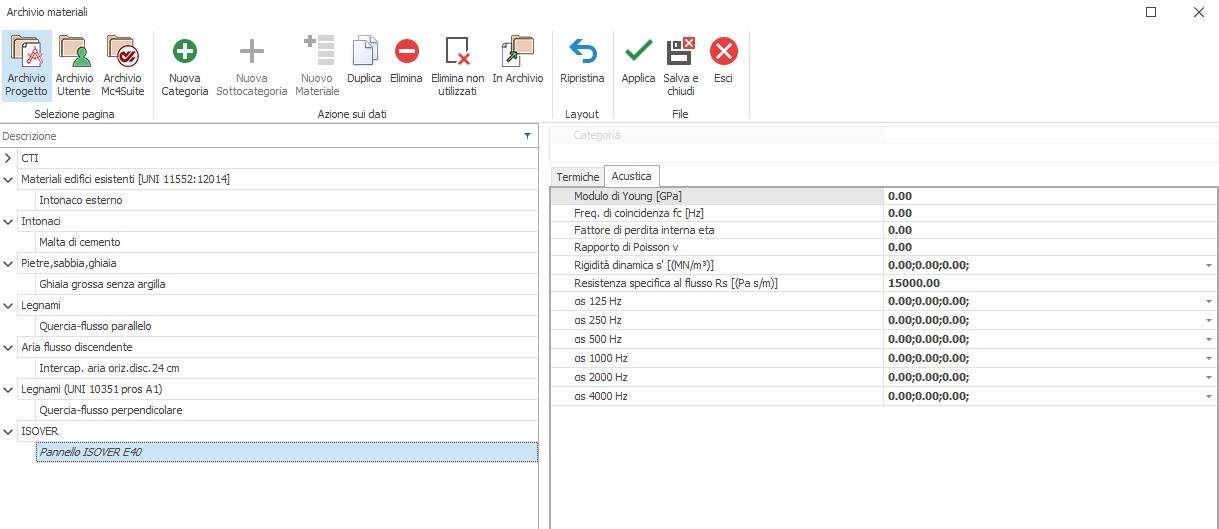

🔊 Proprietà Acustiche
In questa scheda si definiscono i parametri elastici e dinamici necessari per il calcolo dell'isolamento acustico.
Legenda Moduli Acustica
| Modulo di Mc4Suite | HTCad | NoiseCad |
|---|---|---|
| Sottomoduli | Calcolo energetico | Carichi termici |
| Ambito | Campo | Descrizione |
|---|---|---|
| Modulo di Young [GPa] | Inserire il valore del modulo di Young, o modulo di elasticità longitudinale, del materiale espresso in GigaPascal, equivalente a KN/mm 2 ,. |
| Freq. di coincidenza fc [Hz] | Rappresenta quella frequenza alla quale si manifesta l'effetto di coincidenza, ossia si ha una perdita di isolamento della parete. |
| Fattore di perdita interna η | Usato come misura della capacita' di smorzare i rumori dovuti alla struttura. Stabilisce quanta energia vibrazionale viene convertita in calore piuttosto che in suono; un fattore di perdita elevato riduce il livello di vibrazioni in una struttura e per tale motivo riduce il rumore emesso; esso viene considerato solo per l’analisi in frequenza; nel caso in cui non venga fornito, si attribuisce un valore di default di 0.01 . |
| Rapporto di Poisson ν Rapporto fra deformazione elastica trasversale e deformazione longitudinale (ciò è dovuto al fatto che un prisma sottoposto a trazione, o compressione – in assenza di azioni laterali di contrasto – subisce una strizione trasversale, o un ingrossamento). Esso varia tra 0 e 0,5. | |
| Rigidità dinamica s’, [MN/m 3 ] | Definisce la capacità di deformazione elastica di uno strato isolante anticalpestio (tipicamente per gli strati di materiale resiliente dei pavimenti galleggianti) soggetto ad una sollecitazione di tipo dinamico. E' un parametro che racchiude le proprietà elastiche e di smorzamento del materiale, compresa l'aria racchiusa nelle sue celle, e può essere correlato alle vibrazioni trasmesse al solaio sottostante e quindi all'energia acustica irradiata nell'ambiente. La rigidità dinamica dipende dallo spessore della struttura, e può essere determinata in base alla norma UNI EN 29052-1 "Determinazione della rigidità dinamica materiali utilizzati sotto pavimenti galleggianti negli edifici residenziali". L'attenuazione acustica e' tanto maggiore quanto più è bassa la rigidità dinamica. |
| Resistenza specifica al flusso Rs [Pa×s/m] | Rappresenta un’indice della difficoltà con cui l’aria può fluire attraverso il materiale fonoassorbente; tale parametro è particolarmente importante per i materiali fonoassorbenti porosi quali fibre di lana di vetro, di lane minerali od organiche, schiume a celle aperte tipo poliuretano. |
