Archivio Esposizioni Termiche

L'Archivio Esposizioni consente di definire le caratteristiche degli ambienti confinanti — incluso l'ambiente esterno — separati dall'ambiente in esame dalle cosiddette frontiere: le strutture edilizie orizzontali (solai) e verticali (pareti) che lo delimitano.

📂 Accesso​

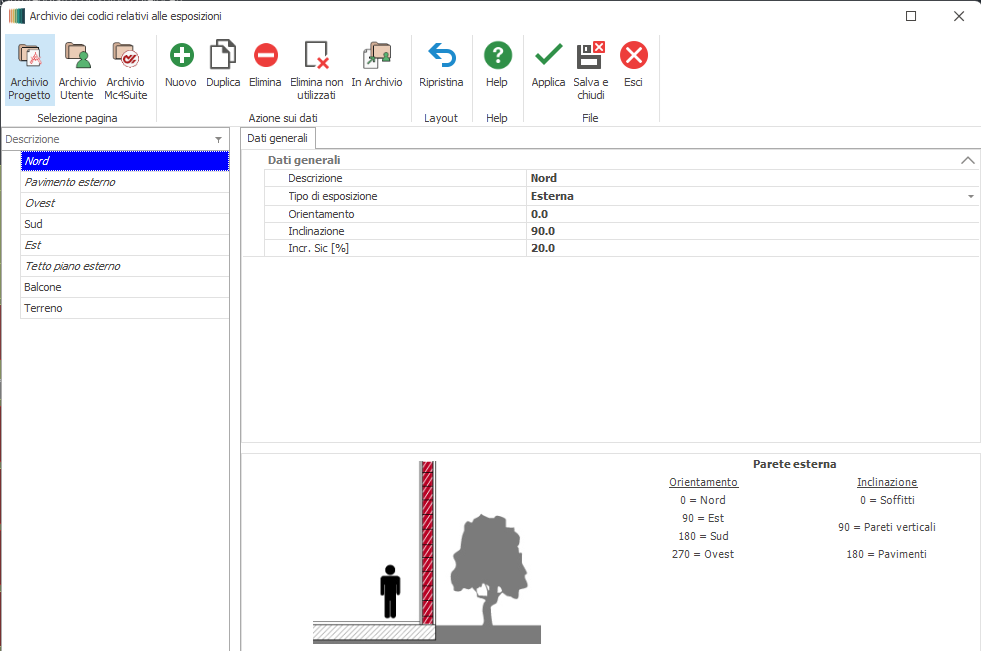

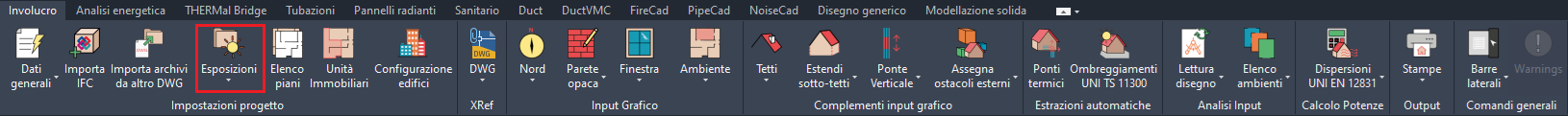

Dal menu Archivi, selezionando l'opzione Esposizioni, si accede alla finestra Archivio dei codici relativi alle esposizioni.

Nota

Alcune esposizioni vengono rilevate automaticamente dal programma, che provvede a compilare l'archivio in modo autonomo. Le esposizioni non rilevabili automaticamente devono invece essere definite manualmente dall'utente.

📋 Tipi di Esposizione​

Le esposizioni possono essere di quattro tipi:

Esterna — può riguardare sia strutture verticali (pareti) sia orizzontali (soffitti e pavimenti). La temperatura di confine è quella della località di progetto. La struttura con questa esposizione è inoltre considerata irraggiabile dal sole, ove applicabile. Le esposizioni cardinali principali (Nord, Sud, Est, Ovest) e quelle intermedie (NE, NO, SE, SO, ecc.) vengono rilevate e inserite in archivio automaticamente dal programma. Per impostazione predefinita, il programma assegna un'esposizione esterna al soffitto degli ambienti del piano definito nella prima riga dell'Elenco piani e al pavimento degli ambienti dell'ultima riga. Qualora questa assunzione non sia corretta, l'utente può modificare l'esposizione in fase di inserimento dell'ambiente.

Ostacoli esterni

Quando si voglia considerare la presenza di ostacoli esterni e la relativa ombra proiettata sull'edificio (con riduzione dell'irraggiamento), occorre che l'utente imponga manualmente l'esposizione Esterna alla parete interessata, per poter specificare la tipologia di ostacolo e calcolare il fattore di ombreggiamento. Questa esposizione, se definita per una parete verticale (inclinazione = 90°), attiva la scheda OSTACOLI.

Interna — può riguardare sia strutture verticali (pareti) sia orizzontali (soffitti e pavimenti). Si applica nei seguenti casi:

  • Verso ambienti appartenenti a zone climatizzate presenti nell'Elenco zone di progetto, con temperatura di progetto uguale a quella dell'ambiente in esame: non essendovi scambio termico, il programma non rileva l'esposizione in quanto ininfluente ai fini del calcolo.
  • Verso ambienti appartenenti a zone climatizzate presenti nell'Elenco zone di progetto, con temperatura di progetto diversa da quella dell'ambiente in esame: il programma rileva automaticamente l'esposizione.
  • Verso ambienti appartenenti a zone non presenti nell'Elenco zone di progetto, con temperatura fissa o variabile mensilmente: il programma non rileva automaticamente l'esposizione, che deve essere definita completamente dall'utente. È il caso tipico di ambienti confinanti con edifici non inclusi nel progetto. Il profilo di temperatura mensile può essere definito nella scheda Esposizioni interne - Valori stagionali.
  • Verso ambienti non riscaldati, con temperatura invernale variabile mensilmente in funzione della temperatura esterna: il programma rileva automaticamente l'esposizione, a condizione che l'utente definisca nell'Elenco zone di progetto una zona con tipo "Non climatizzata" e la associ agli ambienti non riscaldati. Il programma calcola automaticamente la temperatura di questi locali secondo la norma UNI EN ISO 13789:2001.

Controterra — può riguardare sia strutture verticali (pareti) sia orizzontali (solai). Si applica a pavimenti e pareti di piani interrati o seminterrati e deve essere sempre definita manualmente dall'utente. Nel caso di pavimenti (inclinazione = 180°), il programma abilita la scheda Esposizioni verso terreno, che consente di definire i parametri necessari per il calcolo del coefficiente di accoppiamento termico in regime stazionario Hg secondo la norma UNI EN ISO 13370:2001.

Verso ambienti non climatizzati — può riguardare sia strutture verticali sia orizzontali. Consente, esclusivamente nel calcolo energetico secondo UNI/TS 11300-1 con approccio A2 e metodo forfettario, di impostare lo scambio termico verso un ambiente non climatizzato senza procedere alla definizione grafica dell'ambiente adiacente.

🗂 Schede dell'Archivio​

L'archivio ESPOSIZIONI si compone di 4 schede da compilare in funzione del tipo di esposizione:
