Archivio Porte

L'archivio porte consente di definire le caratteristiche termiche, geometriche e grafiche di porte opache da inserire nel progetto.

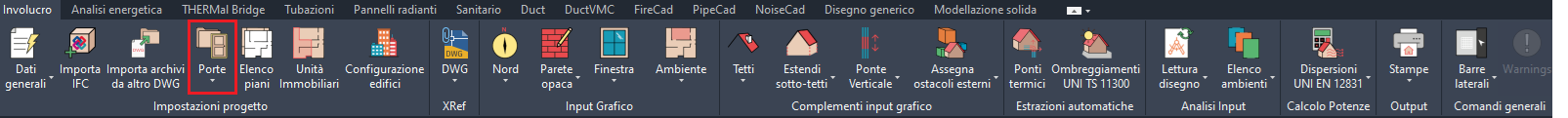

📂 Accesso​

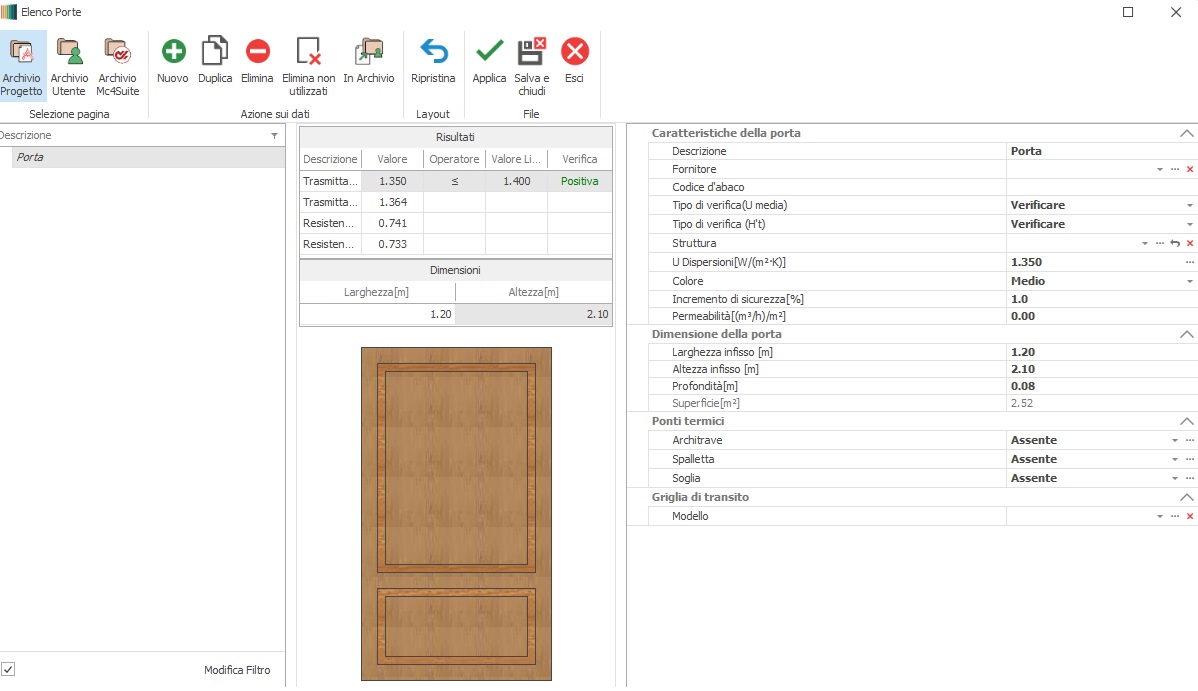

🖼️ Interfaccia​

Legenda

Modulo di Mc4SuiteHTCadDUCT_ICO Duct
SottomoduliENERGY_ICO Calcolo energeticoCARTERM_ICO Carichi termici

🛠 Comandi barra superiore​

Nella barra superiore della finestra sono presenti i comandi per la gestione dell'archivio.

  • Nuovo. Crea una nuova porta di cui occorre definire tutte le proprietà.
  • Duplica. Crea un nuovo serramento con le caratteristiche uguali a quelle del serramento selezionato, occorre solo definirne il nome.
  • Elimina. Cancella la porta selezionata. La cancellazione è possibile solo se la porta non è stata inserita nel progetto.
  • Elimina non utilizzati. Elimina tutti gli elementi caricati in Archivio ma non utilizzati ai fini dell'input grafico (tali elementi presentano la descrizione in carattere corsivo).
  • In Archivio. Crea una copia della porta selezionata nell'Archivio utente.

📋 Caratteristiche della porta​

AmbitoCampoDescrizione
DescrizioneQuesto campo viene compilato automaticamente dal programma alla pressione del tasto Nuovo o viene compilato con quanto scritto nella finestra che si apre dopo aver premuto il pulsante Copia.
FornitoreIn questo campo viene riportato la ditta fornitrice della porta. Ai fini del calcolo non è obbligatorio specificare un produttore.
Codice d'abacoCodice, assegnato automaticamente dal programma o manualmente dall'utente, che contraddistingue il serramento nel progetto corrente; esso viene riportato nell'etichetta della porta e nel computo metrico dei materiali.
Tipo di verifica (U media)In questo campo si può scegliere tra le opzioni: Verificare (il programma esegue tutte le verifiche eventualmente previste da normativa stampando i dati del serramento nella relazione di legge 10); Non verificare (il programma non esegue le verifiche previste da normativa ma stampa i dati del serramento all'interno della relazione di legge 10); Non stampare (il programma non esegue le verifiche e non stampa i dati del serramento nella relazione di legge 10). Tipo di verifica (H'T): Verificare (il programma considera l'elemento in oggetto nel contesto della verifica del parametro H'T); Non verificare (il programma esclude l'elemento in oggetto nel contesto della verifica del parametro H'T).
StrutturaSi può inserire in questo campo la struttura della porta, caricandola mediante il menù a tendina, dall'Archivio Strutture; nei campi U ed R posti nella parte superiore della scheda verranno riportati i corrispondenti valori della trasmittanza termica e della resistenza termica calcolata.
ENERGY_ICO CARTERM_ICOU dispersioni [W/(m²K)]Trasmittanza termica della porta, definibile in tre modi: mediante caricamento di un'apposita struttura dall'archivio strutture; cliccando sul pulsante posto a destra del campo di input e selezionando la struttura desiderata (con valori UNI EN ISO 10077-1); digitando direttamente un valore.
ENERGY_ICO CARTERM_ICOColoreDefinisce il coefficiente di assorbimento della radiazione solare α (0,3 chiaro / 0,6 medio / 0,9 scuro), utilizzato per il calcolo dell'area equivalente come proposto dalla norma UNI TS 11300-1, par. 14.2, e il coefficiente di correzione K per il calcolo dei cooling load (chiaro K=0,65; medio K=0,83; scuro K=1). Per edifici in zone urbane è sempre possibile utilizzare la scelta Scuro. Per edifici in zone rurali attenersi alla classificazione: Chiaro (bianco, crema); Medio (celeste, verde chiaro, rosso chiaro, marrone chiaro, legno naturale, cemento naturale); Scuro (nero, blu, rosso, marrone, verde).
ENERGY_ICO CARTERM_ICOIncr. Sic [%]Coefficiente di sicurezza applicato esclusivamente alla trasmittanza inputata nel campo U dispersioni [W/m²K]. Ha effetto esclusivamente sul calcolo delle dispersioni invernali secondo la UNI EN 12831.

📋 Dimensioni della porta​

AmbitoCampoDescrizione
ENERGY_ICO CARTERM_ICOLarghezzaLarghezza della porta, al lordo del telaio.
ENERGY_ICO CARTERM_ICOAltezzaAltezza della porta, al lordo del telaio.

📋 Ponte termico​

In questa sezione si assegnano i ponti termici tipici del giunto tra parete e serramento, secondo quanto previsto dalla norma UNI 14683. L'assegnazione di ciascun ponte termico implica l'accesso e il caricamento di un elemento dell'Archivio Ponti Termici. Se la lista è vuota occorre accedere all'Archivio dei Ponti Termici e popolare la lista della scheda Progetto con i ponti termici che si intende usare nel progetto. Per eliminare l'associazione del ponte termico al serramento, si deve cliccare sul pulsante e scegliere "Assente".

AmbitoCampoDescrizione
ENERGY_ICO CARTERM_ICOArchitavePonte termico corrispondente al lato superiore della porta, cioè all'accoppiamento porta-struttura dell'architrave.
ENERGY_ICO CARTERM_ICOSpallettaPonte termico corrispondente agli accoppiamenti tra porta e parete laterale; è univoco per il lato sinistro ed il lato destro del serramento.
ENERGY_ICO CARTERM_ICOSogliaPonte termico corrispondente al lato inferiore della porta; può essere qualificato anche come "Assente" oppure associato al ponte termico di categoria "Balcone su sezione serramento".
note

Scegliendo la voce "Da progetto" il software assume in automatico il corrispondente ponte termico assegnato per l'estrazione di progetto all'interno del menu di scelta dei ponti termici per l'estrazione automatica.

📋 Griglie di transito​

AmbitoCampoDescrizione
DUCT_ICOModelloInserire il modello della griglia di transito.
