Lista comandi - Edificio
La scheda Analisi Energetica raccoglie tutti i comandi per la configurazione del progetto edilizio, il calcolo delle dispersioni e dei carichi termici, la valutazione energetica e la diagnosi energetica dell'edificio.
🛠 Interfaccia

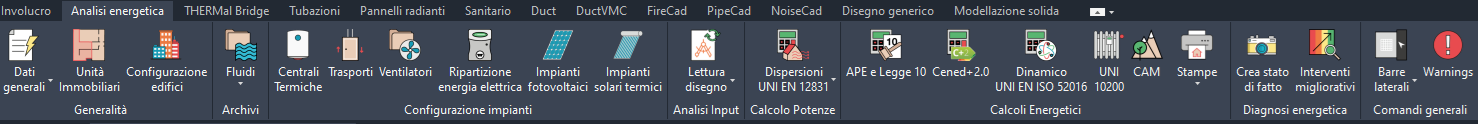

Barra dei comandi - Scheda Analisi Energetica
⚙️ Pannello Generalità
| Icona | Comando | Descrizione |
|---|---|---|
 | Dati generali | Apre la maschera dove si impostano la località di progetto, le normative che si vogliono utilizzare per il calcolo finalizzato alla redazione della relazione di Legge 10 e degli attestati di certificazione energetica. |
 | Anagrafica di progetto | Consente di inserire i dati utili alla compilazione dell'anagrafica di progetto incorporata nelle relazioni tecniche. |
 | Dispersioni | Apre la maschera dove si impostano la località di progetto e le normative per il calcolo dei carichi termici invernali (calcolo in potenza secondo UNI EN 12831 o metodo ASHRAE). |
 | Cooling load | Apre la maschera dove si impostano la località di progetto e le normative per il calcolo dei carichi termici estivi (calcolo in potenza secondo metodo ASHRAE). |
 | Elenco Unità Immobiliari e Zone | Si accede alla maschera dove si definiscono il numero e le tipologie delle unità immobiliari e delle zone impiantistiche che contengono e definiscono le condizioni interne di progetto. |
 | Configurazione edifici | Apre i menu per la definizione dei raggruppamenti delle unità immobiliari ai fini del calcolo di Legge 10 e di Diagnosi energetica. |
⚙️ Pannello Configurazione impianti
| Icona | Comando | Descrizione |
|---|---|---|
 | Centrali termiche | Apre il menu per la configurazione degli assetti impiantistici delle centrali termiche. |
 | Gestione Trasporti | Apre la maschera per l'inserimento dei sistemi di trasporto. |
 | Ventilatori | Apre il menu per la creazione dei ventilatori dei sistemi di ventilazione meccanica e l'associazione alle zone servite. |
 | Ripartizione energia elettrica | Apre il menu per la creazione dei contatori elettrici e la loro associazione alle centrali termiche, ai servizi elettrici ed agli impianti fotovoltaici. |
 | Impianti fotovoltaici | Apre il menu per la creazione e la configurazione degli impianti fotovoltaici. |
 | Impianti solari termici | Apre il menu per la creazione e la configurazione degli impianti solari termici. |
📊 Pannello Calcolo Potenze
Dispersioni UNI EN 12831: il programma esegue il calcolo delle dispersioni dell'edificio disegnato.
Carichi estivi ASHRAE: il programma esegue il calcolo dei carichi termici estivi dell'edificio disegnato.
📊 Pannello Calcoli energetici
| Icona | Comando | Descrizione |
|---|---|---|
 | APE e Legge 10 | Apre la maschera di compilazione della centrale termica ai fini del calcolo energetico secondo UNI/TS 11300. |
 | Cened+2.0 | Attiva la valutazione energetica secondo motore di calcolo CENED+2.0 per la regione Lombardia. |
 | Dinamico UNI EN ISO 52016 | Attiva la valutazione termica ed energetica secondo il metodo orario previsto dalla norma UNI EN ISO 52016. Vedi Calcolo dinamico — interfaccia e flusso di lavoro. |
 | Criteri Ambientali Minimi | Attiva il menu di verifica dei criteri ambientali minimi secondo decreto del 23/06/2022. |
 | UNI 10200:2018 | Attiva la maschera per la definizione della ripartizione delle spese per i servizi centralizzati secondo la norma UNI 10200:2018. |
 | Stampe di progetto | Il comando porta alle maschere in cui selezionare le stampe tecniche di progetto da produrre. |
 | Computo Metrico di progetto | Il programma esegue il calcolo di computo metrico dei materiali di progetto. |
📋 Pannello Analisi Input
| Icona | Comando | Descrizione |
|---|---|---|
 | Elenco Ambienti | Si accede alla maschera che riporta la lista dei vari ambienti inseriti nel progetto ognuno dei quali con tutte le frontiere scambianti (parete, esposizione, conduttanza, area, etc.) |
 | Lettura disegno | Invoca il comando per la rigenerazione del disegno tridimensionale. |
 | Aggiorna frontiere | Invoca il comando di aggiornamento delle frontiere nette e lorde. |
📋 Pannello Diagnosi energetica
Crea stato di fatto: il comando attiva la maschera per la predisposizione del progetto "Stato di fatto" propedeutico per l'esecuzione della diagnosi in modalità "Mista".
Interventi migliorativi: il comando attiva la maschera per l'esecuzione della diagnosi energetica e la progettazione di interventi migliorativi al fine di conseguire una riduzione dei consumi.
