Maschera dei Risultati di Calcolo - Stampa dell'A.P.E.

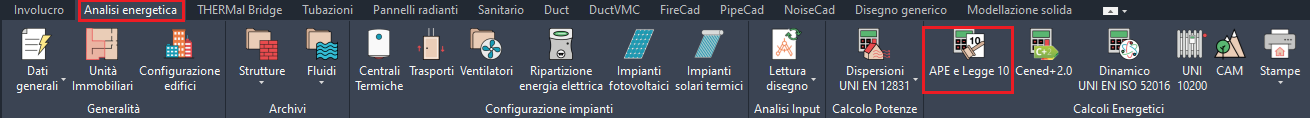

Per accedere alla maschera di riepilogo dei risultati dei calcoli termici ed energetici e agli output di stampa, cliccare sull'icona dedicata nella ribbon oppure digitare CFEN nella riga di comando.
📂 Accesso alla Sezione APE

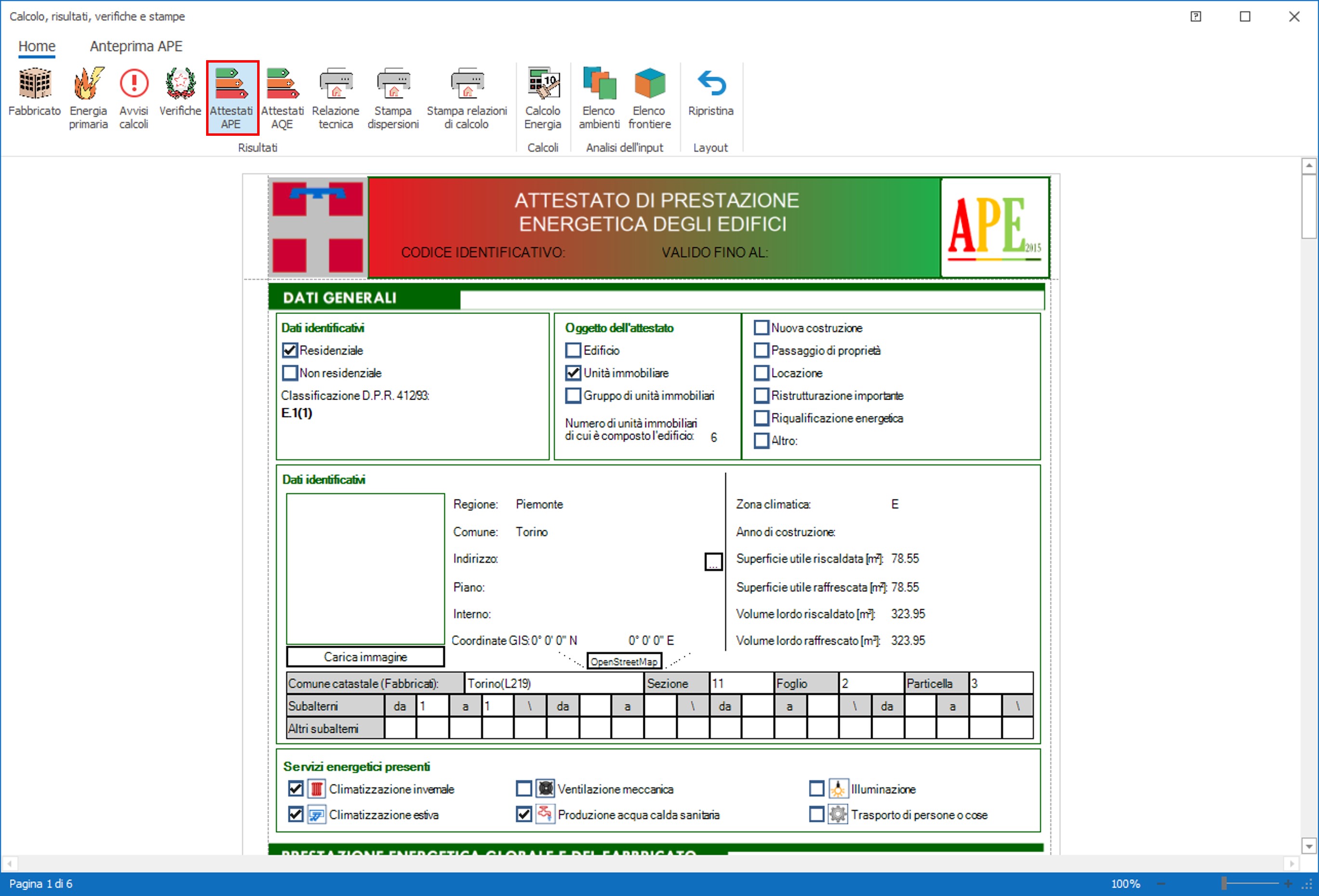

Selezionando la voce Attestati A.P.E. si accede alla maschera di anteprima dell'Attestato di Prestazione Energetica.

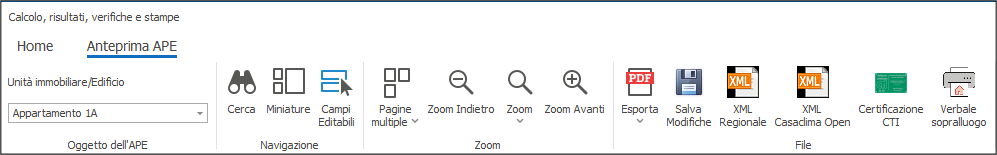

🛠 Funzioni di Gestione
| Funzione | Descrizione |
|---|---|
| Unità Immobiliare | Menu a tendina con l'elenco delle unità immobiliari del progetto; selezionare quella di interesse per renderne corrente il relativo APE. |
| Esporta | Stampa l'attestato in formato PDF, RTF o immagine. |
| Esporta XML | Attiva il menù per la predisposizione del file XML per il portale regionale. |
| Esporta XML Casaclima Open | Attiva il menù per il file XML da trasmettere sul portale Casaclima. |
| Visualizza certificato CTI | Apre il certificato di validazione del software rilasciato dal CTI (PDF). |
| Salva Dati | Registra i dati inseriti manualmente per la compilazione dell'attestato. |
📋 Sezioni dell'Attestato
Dati Generali
Destinazione d'uso: la classificazione dell'immobile secondo DPR 412/93 è acquisita in automatico dalla scheda Dati Generali dell'unità immobiliare (campo Categoria) nell'ambito dell'"Elenco unità immobiliari e zone di progetto".

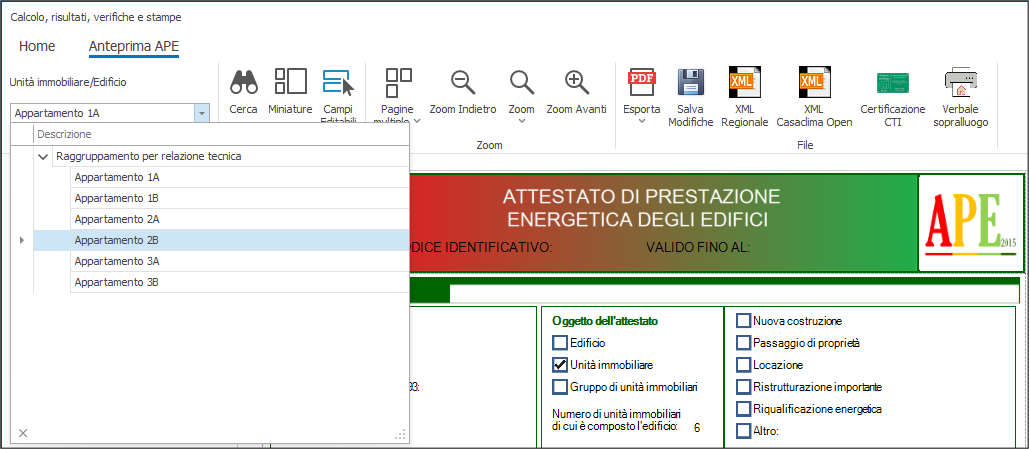

Oggetto dell'Attestato: in presenza di una singola unità immobiliare è possibile adottare sia l'opzione "Intero edificio" che "Unità immobiliare"; il software pone come default quest'ultima, in ossequio all'indicazione, contenuta nel Decreto Requisiti Minimi, di riferire l'attestazione all'elemento unità immobiliare (l'utente ha comunque facoltà di optare per "Intero edificio"). In presenza di una molteplicità di unità immobiliari servite da un sistema centralizzato di riscaldamento, oltre alla possibilità di produrre l'APE per singolo immobile, è possibile definire l'attestato per "Gruppo di unità immobiliari" selezionando, nel menù di scelta dell'unità immobiliare, la voce "Raggruppamento per relazione tecnica".
La regione Piemonte, in questo specifico caso, impone l'adozione dell'opzione "Intero edificio".
La possibilità di produrre l'APE per gruppo di unità immobiliari è consentita, in genere, solo per particolari finalità (es. stipula di un contratto per il servizio energia) e non può essere impiegata ai fini di locazione o passaggio di proprietà, per i quali occorre adottare l'attestazione per singola unità immobiliare.
Il campo "Numero di unità immobiliari di cui è composto l'edificio" viene compilato in automatico in base alle impostazioni eseguite all'interno del Menu "Dati generali e climatici", scheda "Fabbisogno energetico", sezione "Dati generali dell'edificio per APE/AQE/XML regionale".
Motivazione: il certificatore deve indicare la motivazione per la quale viene eseguita l'attestazione selezionando il checkbox relativo ad una delle voci previste.
Dati Identificativi - Anagrafica dell'Immobile
| Campo | Descrizione |
|---|---|

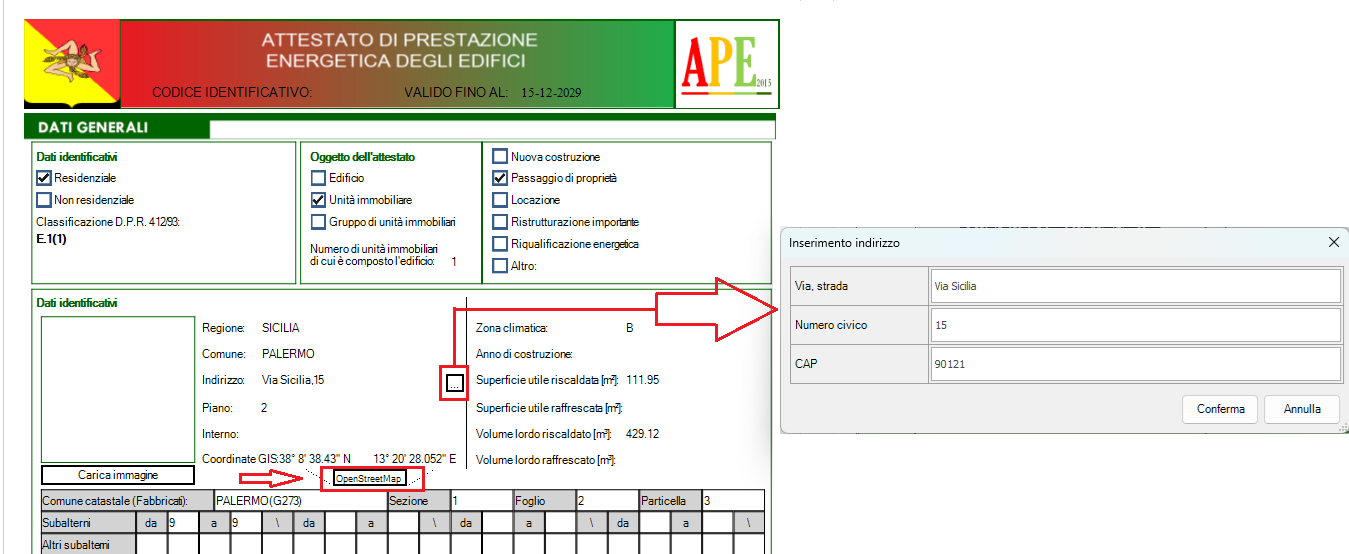

| Indirizzo | Coincide con il contenuto del campo "Sito in" dell'Anagrafica progetto. Modificabile o inseribile tramite il menu che si attiva con il tasto a destra; i campi da valorizzare sono "Indirizzo", "Civico" e "CAP". Nel caso di un progetto con una pluralità di unità immobiliari appartenenti a uno stesso edificio caratterizzato da più indirizzi, l'indicazione personalizzata dell'indirizzo per ciascuna unità può essere eseguita nella scheda "Dati generali" dell'unità immobiliare, nel menu "Unità immobiliari". |
| Superficie utile riscaldata/raffrescata, Volume lordo | Acquisiti direttamente dall'input grafico dell'edificio. |
| Zona Climatica | Basata sulla località di progetto. |
| Anno costruzione | Acquisito dal campo "Anno costruzione" nella sezione "Altri dati" della scheda "Titolo abilitativo/APE". |
| Foto dell'edificio | Immagine in formato JPG; dimensioni massime: 600x400 pixel (rettangolare) o 512x512 pixel (quadrata). |
| Coordinate GIS | Tramite il tasto "OpenStreetMap" è possibile acquisire in automatico le coordinate GIS dall'indirizzo dell'immobile. |

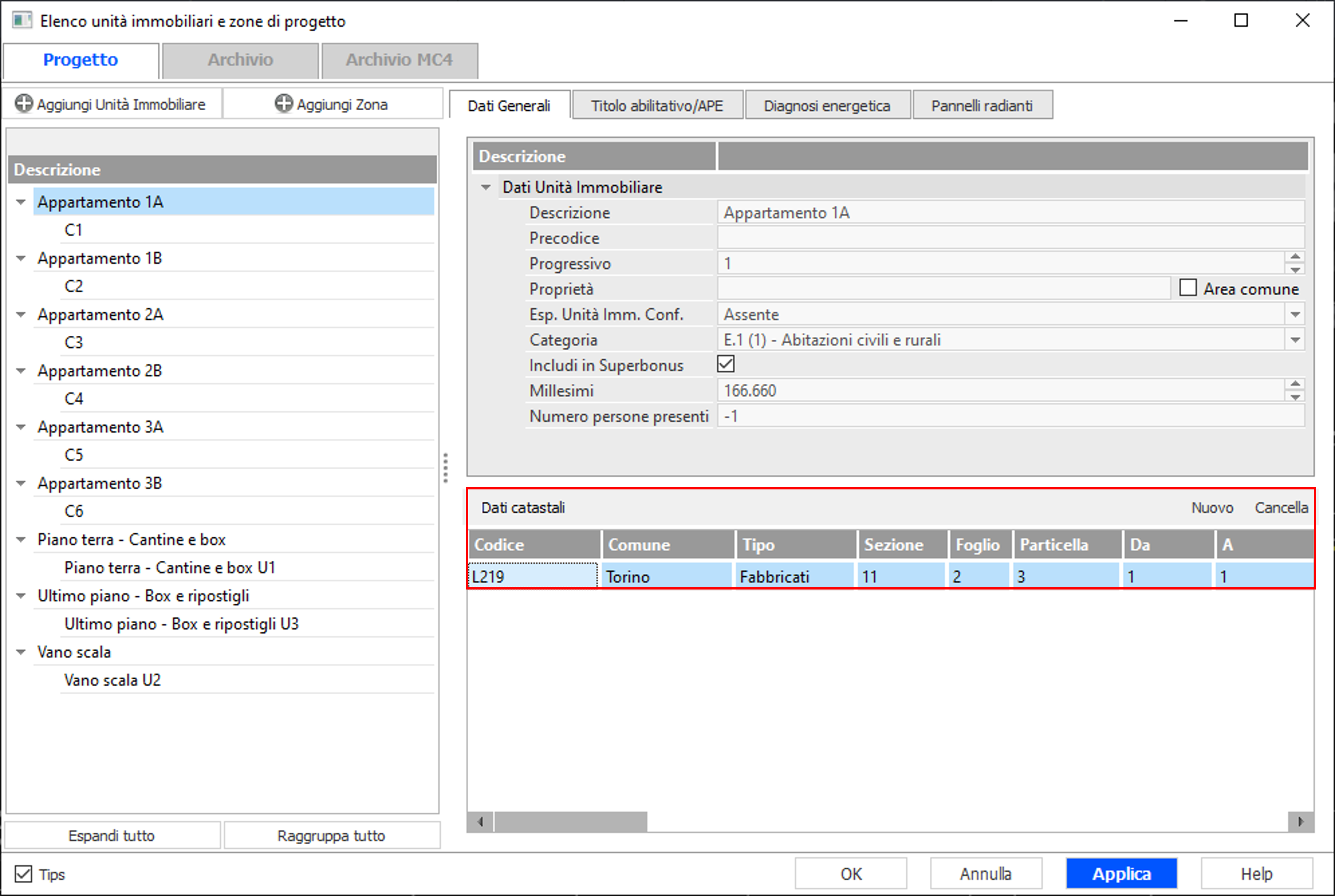

Dati Identificativi - Dati Catastali
I dati catastali vengono acquisiti dalla sezione omonima dei Dati generali dell'unità immobiliare.
Prestazione Energetica e Impianti
Le seguenti sezioni vengono compilate automaticamente dal software:
- Servizi energetici presenti: identificati automaticamente sulla base dei servizi del progetto.
- Prestazione energetica globale e del fabbricato: involucro in inverno ed in estate, targa energetica.
- Prestazione energetica degli impianti: indice di prestazione energetica rinnovabile, non rinnovabile, emissioni di CO₂, consumo per vettore energetico in regime standard.
Raccomandazioni
La compilazione della sezione Raccomandazioni è obbligatoria. Il software esporta in tale sezione l'esito delle valutazioni tecnico-economiche eseguite nell'ambito del modulo di Diagnosi Energetica.
Per ciascun intervento raccomandato indicare la Lettera (maiuscola) della classe energetica raggiunta e il valore di EPgl,nren sia nella colonna "Classe energetica raggiungibile con l'intervento" che nella colonna "Classe energetica raggiungibile se si realizzano tutti gli interventi". I valori numerici dell'EPgl,nren devono presentare il punto come separatore decimale.
Altri Dati Energetici - Altri Dati di Dettaglio
Le due sezioni riportano altri dati di tipo energetico (es. surplus di energia elettrica prodotta da sistema fotovoltaico o unità cogenerativa ed esportata verso la rete esterna) e altri dati di tipo costruttivo: Volume netto riscaldato, superficie disperdente, rapporto S/V, EPh,nd, rapporto Asol,est/Asup,util e Yie.
Dati di Dettaglio degli Impianti
La voce "Tipo di impianto" viene compilata automaticamente in base alle tipologie previste dall'XML standard (XSD) del CTI; a ciascun generatore non sarà associata la nomenclatura commerciale ma la tipologia interna all'XSD.
Gli output energetici sono inseriti automaticamente. All'utente spetta inserire i dati descrittivi (anno di installazione, codice catastale, potenza):
- Per riscaldamento, raffrescamento e ACS: inserire nelle Proprietà del Generatore nella scheda Componenti della centrale termica.
- Per fonti rinnovabili (solare termico e fotovoltaico): nelle rispettive maschere di compilazione.
- Per Ventilazione Meccanica: dall'Archivio Ventilatori o Archivio CTA.
- Per Illuminazione e Trasporto: dalla scheda Dati Generali dell'unità immobiliare.
Informazioni sul Miglioramento della Prestazione Energetica

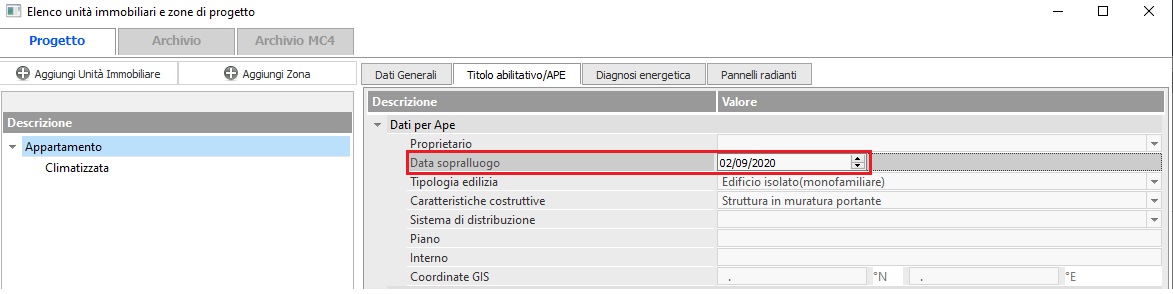

Sezione utilizzabile dal certificatore per inserire ulteriori informazioni. In base al D.Lgs. 48/2020 viene trascritta anche la data del sopralluogo, impostabile per ciascuna unità immobiliare nella scheda "Titolo abilitativo \ APE".
Il simbolo "punto e virgola" funge da delimitatore dello spazio dedicato alla data del sopralluogo. L'eliminazione o la sostituzione di tale simbolo equivale ad un errore di sintassi che verrà notificato in fase di stampa dell'APE o del file XML. Il testo aggiuntivo dev'essere inserito dopo il simbolo ";".
Il testo descrittivo di eventuali informazioni non deve superare i 255 caratteri.
Soggetto Certificatore

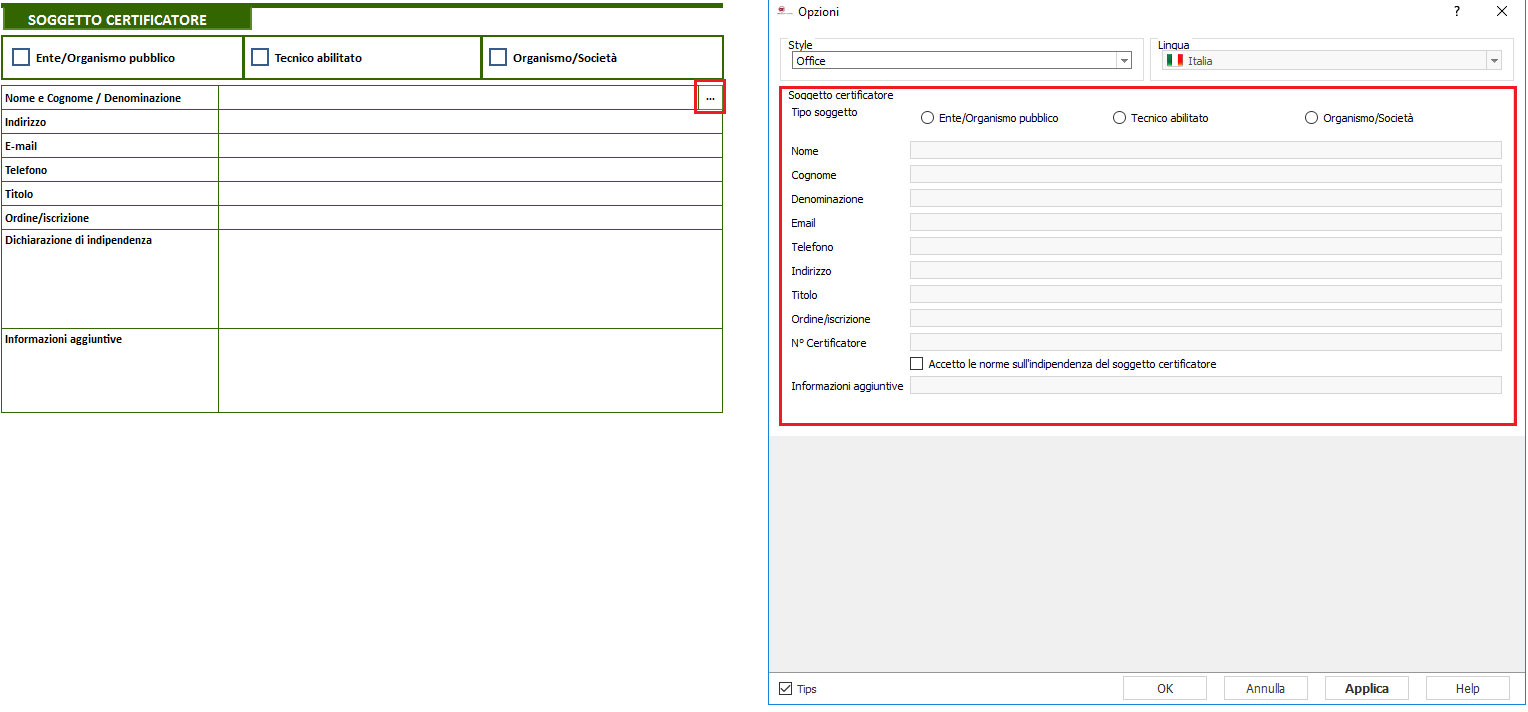

Tramite il pulsante a destra del campo "Nome e Cognome / Denominazione" si accede al form di compilazione e memorizzazione dei dati anagrafici del certificatore, che consente l'inserimento automatico delle informazioni nell'APE e nel file XML collegato.
Per APE relativi ad immobili in Liguria, nella sezione "Informazioni aggiuntive" occorre inserire il numero di iscrizione nell'elenco regionale dei certificatori energetici.
Sopralluoghi, Dati di Ingresso e Data di Emissione

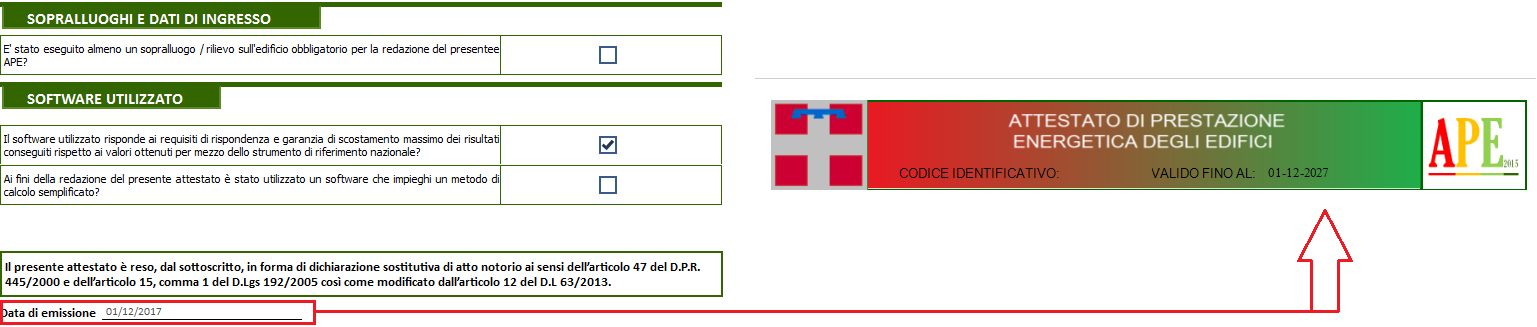

Una volta inserita la data di emissione, il software imposta automaticamente la data di scadenza nel campo VALIDO FINO a 10 anni dalla data di emissione.
📌 Specifiche Regionali
Provincia autonoma di Trento
Il D.P.P. n. 11-68/Leg. del 16/08/2022 prevede che il fabbisogno di energia primaria non rinnovabile per climatizzazione invernale, produzione ACS ed eventuale ventilazione meccanica (EPclasse) sia inferiore al valore limite EPclasse,lim:
| Tipologia | Nuovo/Demolizione-Ricostruzione | Altri interventi |
|---|---|---|
| Categoria E.1 (residenziale) | 50 kWh/m² anno | 60 kWh/m² anno |
| Altre categorie | 14 kWh/m³ anno | 17 kWh/m³ anno |

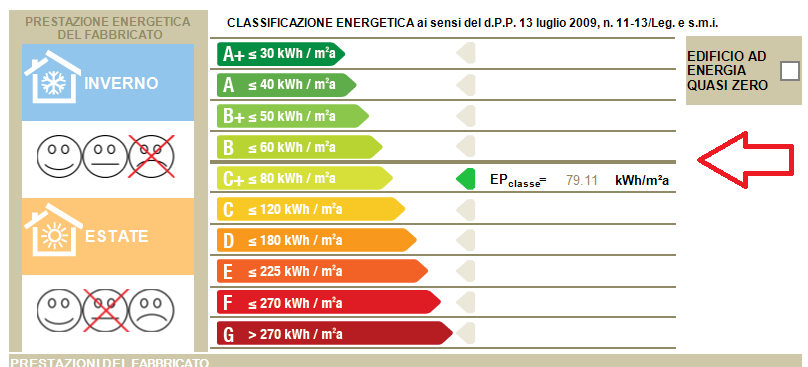

Il valore minimo normativo è evidenziato con una riga più spessa nella targa energetica dell'APE:
Il progettista, oltre alla relazione tecnica, dovrà presentare copia dell'Attestato di Prestazione Energetica.
