Maschera dei Risultati di calcolo - Verifiche

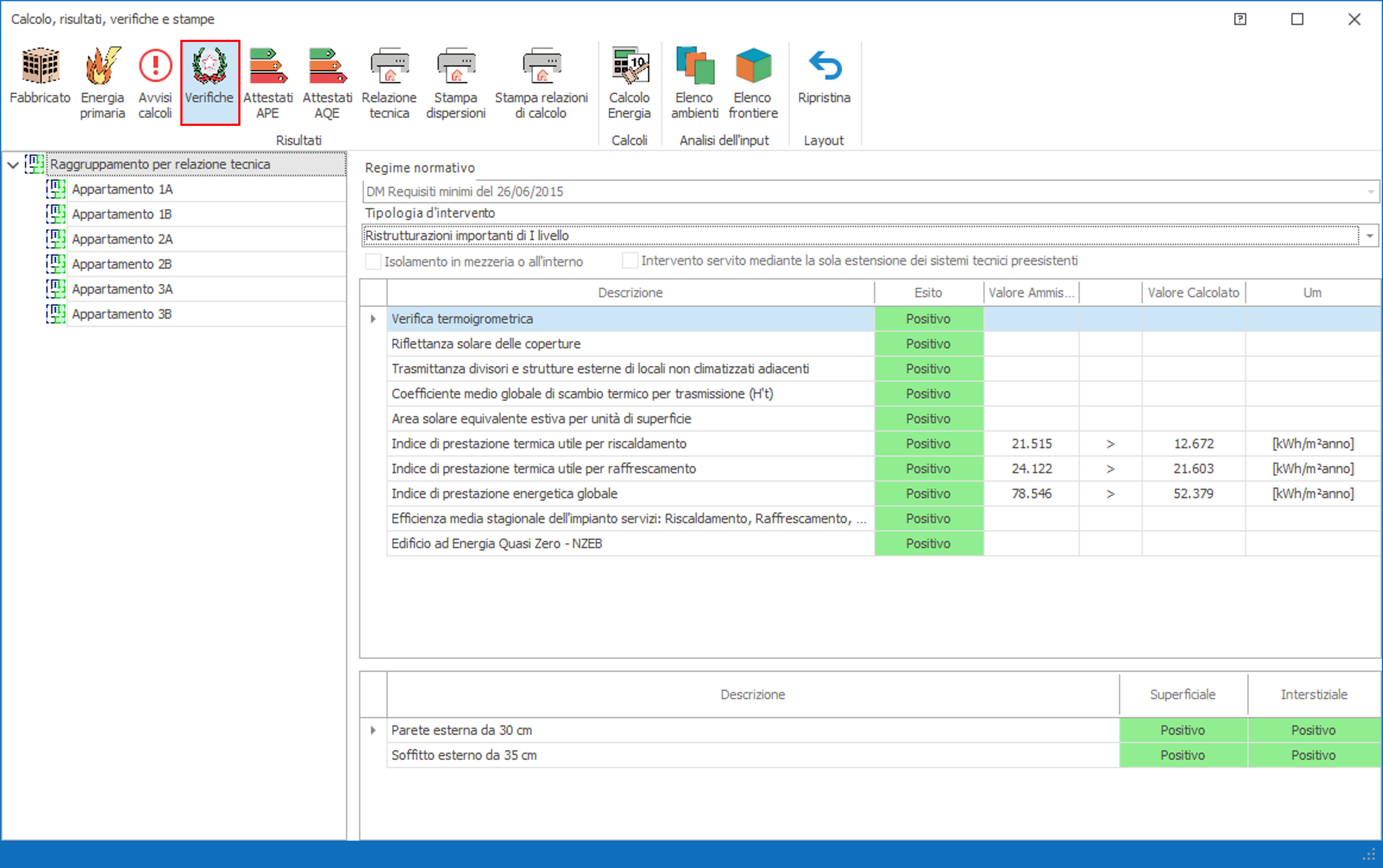

Per accedere alla maschera di riepilogo dei risultati dei calcoli termici (UNI EN 12831-1) ed energetici (secondo UNI/TS 11300) occorre cliccare sull'icona contrassegnata nell'immagine sottostante (oppure digitare CFEN nella riga di comando).
🛠 Interfaccia
Per ciascuna unità immobiliare presente nel progetto, la relativa maschera dei risultati di calcolo si presenta suddivisa in cinque sezioni:
- Indici di energia primaria
- Verifiche DM Requisiti Minimi
- Verifica caratteristiche termiche dei componenti opachi
- Verifica prestazioni estive dei componenti opachi
- Edifici ad energia quasi zero - NZEB
📊 Indici di energia primaria
| Indice | Descrizione |
|---|---|
| EPH,nren [kWh/(m²anno)] | Indice del fabbisogno di energia primaria non rinnovabile per il servizio di riscaldamento |
| EPC,nren [kWh/(m²anno)] | Indice del fabbisogno di energia primaria non rinnovabile per il servizio di raffrescamento |
| EPW,nren [kWh/(m²anno)] | Indice del fabbisogno di energia primaria non rinnovabile per il servizio di produzione di acqua calda sanitaria |
| EPV,nren [kWh/(m²anno)] | Indice del fabbisogno di energia primaria non rinnovabile per il servizio di ventilazione meccanica |
| EPL,nren [kWh/(m²anno)] | Indice del fabbisogno di energia primaria non rinnovabile per il servizio di illuminazione |
| EPT,nren [kWh/(m²anno)] | Indice del fabbisogno di energia primaria non rinnovabile per il servizio di trasporto di persone |
| EPgl,nren [kWh/(m²anno)] | Indice del fabbisogno globale di energia primaria non rinnovabile |
La lettera finale indica la classe energetica dell'unità immobiliare definita secondo il dispositivo normativo scelto nei dati generali.
⚙️ Verifiche DM Requisiti Minimi
| Parametro | Descrizione |
|---|---|
| H'T [W/(m²K)] | Coefficiente medio globale di scambio termico |
| Asol, est/ Autil | Rapporto Area solare equivalente estiva / Area della superficie utile |
📋 Verifiche caratteristiche termiche dei componenti opachi
In questa sezione vengono elencate le strutture soggette a verifica, con l'esito della verifica qualora sia richiesto dall'intervento scelto, della trasmittanza termica e della riflettanza, se solai esterni.
📋 Verifiche prestazioni estive dei componenti opachi
In questa sezione vengono elencate le strutture soggette a verifica della trasmittanza termica periodica, con l'esito della verifica qualora sia richiesto dall'intervento scelto.
📊 Risultati per Unità Immobiliari - Indici ad energia quasi zero (NZEB)
Tale riquadro riporta gli indici di prestazione energetica nel caso in cui si ipotizzi di analizzare un immobile ad energia quasi zero; giova rammentare che tali indici non corrispondono a quelli richiesti per la verifica dei Requisiti Minimi ma sono da considerarsi esclusivamente nell'eventualità in cui si intenda progettare un edificio che risponda alla definizione di NZEB prevista dal Decreto Requisiti Minimi (par. 3.4 dell'allegato 1 - Criteri generali e requisiti delle prestazioni energetiche degli edifici).
