Sistemi di Building Automation (BACS)
Questa sezione descrive la procedura per la definizione e la valutazione dei sistemi di Building Automation and Control Systems (BACS) nell'ambito della Diagnosi Energetica.
📂 Accesso

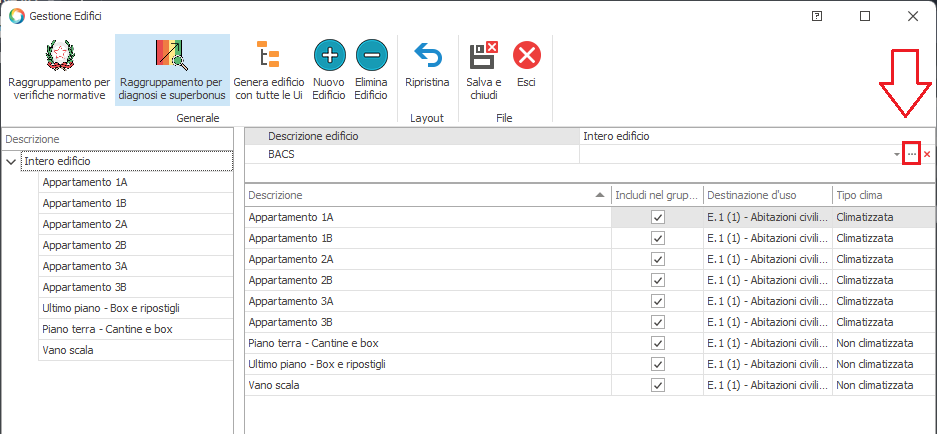

Per definire un sistema di Building Automation occorre accedere al menu "Configurazione edifici" e quindi posizionarsi nella sezione "Raggruppamento per diagnosi e superbonus".
All'interno di questo menu occorre individuare la voce "BACS" e quindi cliccare sul pulsante posto nell'estremità destra.
Si attiverà l'Archivio dei Sistemi BACS.
🛠 Interfaccia

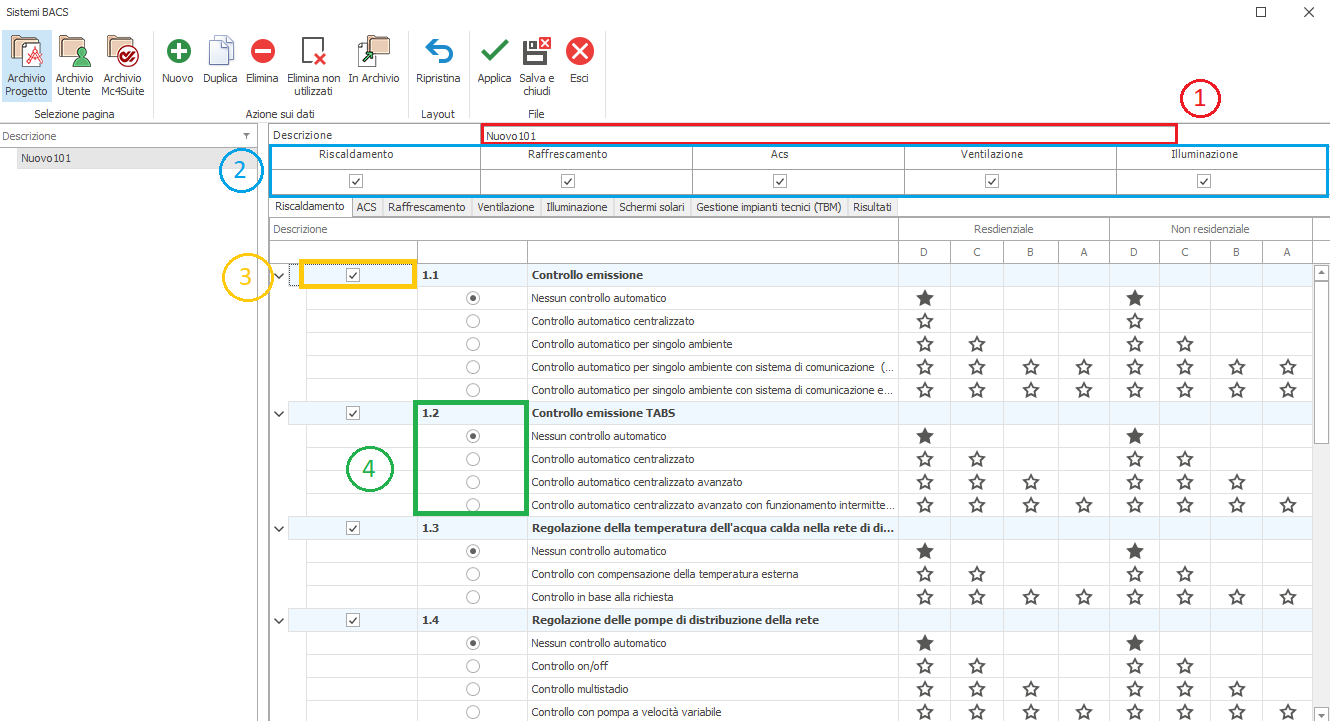

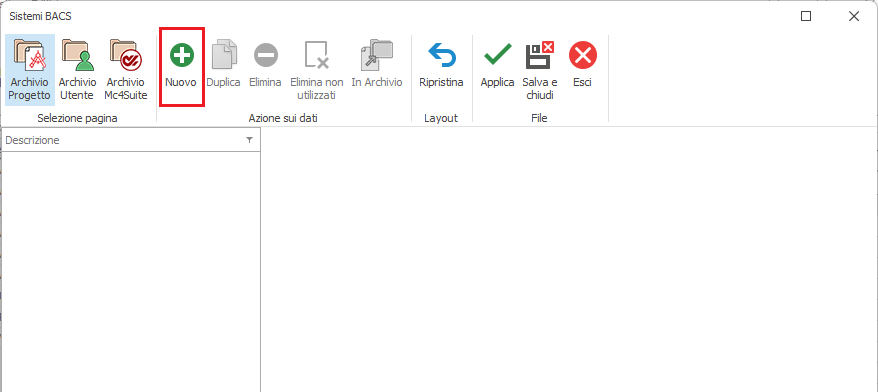

Cliccando sul tasto "Nuovo", si creerà un sistema BACS da caratterizzare nelle sue varie caratteristiche tecniche in relazione ai servizi presenti nell'edificio.
In prima istanza è possibile assegnare la descrizione desiderata in luogo alla denominazione assegnata di default dal software.
Successivamente occorre selezionare i servizi per i quali si intende definire la presenza o meno di sistemi di controllo.
Per ciascun servizio energetico, per le schermature solari e per i sistemi di gestione (TBM), nel contesto della prima colonna, si dovrà specificare se si intende considerare o meno la corrispondente funzione: in tal modo si escluderanno dalla valutazione complessiva della dotazione BACS tutte quelle funzioni che non possono essere previste o non competono alla tipologia di edificio od alla sua destinazione d'uso.
Per tutte le funzioni attive, nella seconda colonna si sceglierà la corrispondente tipologia di controllo, di cui verrà evidenziata la pertinente classificazione a seconda che si tratti di edificio residenziale o non residenziale.
📊 Risultati

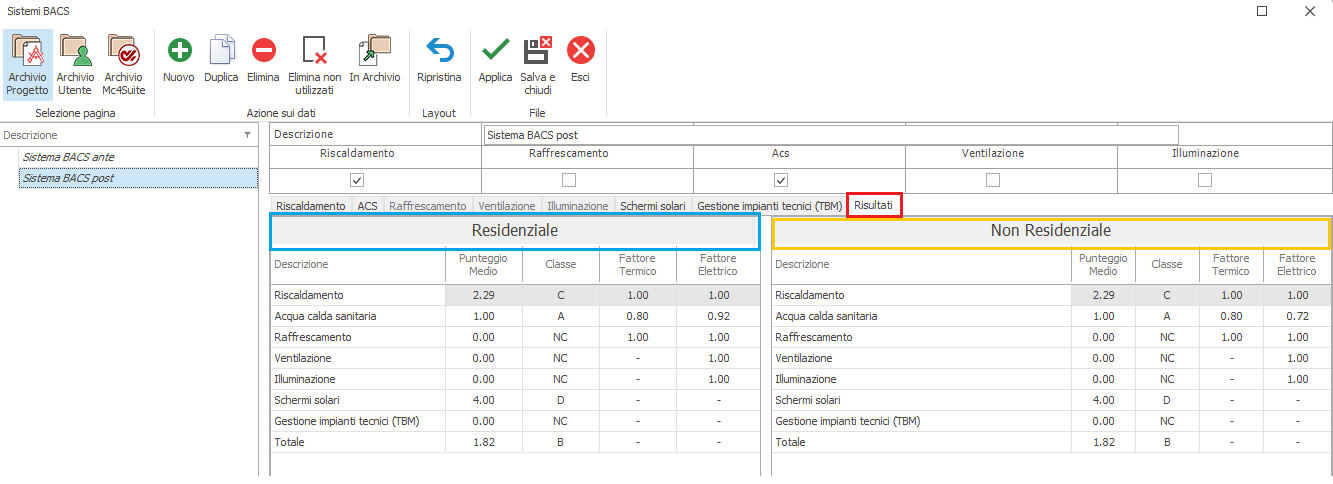

Completata la compilazione delle funzioni di controllo per ciascun servizio e sotto sistema, nella scheda "Risultati" verranno mostrati gli output di valutazione e la classificazione dei BACS in conformità con la UNI EN ISO 52120-1; in particolare vengono dichiarati i valori del "Fattore termico" e del "Fattore elettrico" che concorreranno alla determinazione dei risparmi di energia primaria non rinnovabile associati all'installazione o sostituzione dei sistemi di building automation.
⚙️ Calcolo del risparmio energetico
Ai fini di una valutazione del risparmio energetico di un intervento di sostituzione o di installazione di sistemi BACS, la creazione e l'associazione di un prospetto BACS dev'essere eseguita sia nel contesto del progetto rappresentante lo stato di fatto che nel contesto dello stato di progetto; la loro presenza, una volta rilevata dal modulo di Diagnosi Energetica nell'ambito di un'analisi "mista", consentirà al software di valutare in automatico i risparmi di energia primaria non rinnovabile susseguenti.
Tale valutazione non può essere eseguita nel contesto di una diagnosi semplificata.
Associato un sistema BACS all'edificio sia nel contesto dello stato di fatto che nello stato di progetto, per rilevare i risparmi conseguenti sarà sufficiente accedere al modulo di diagnosi energetica attraverso il comando "Interventi migliorativi".

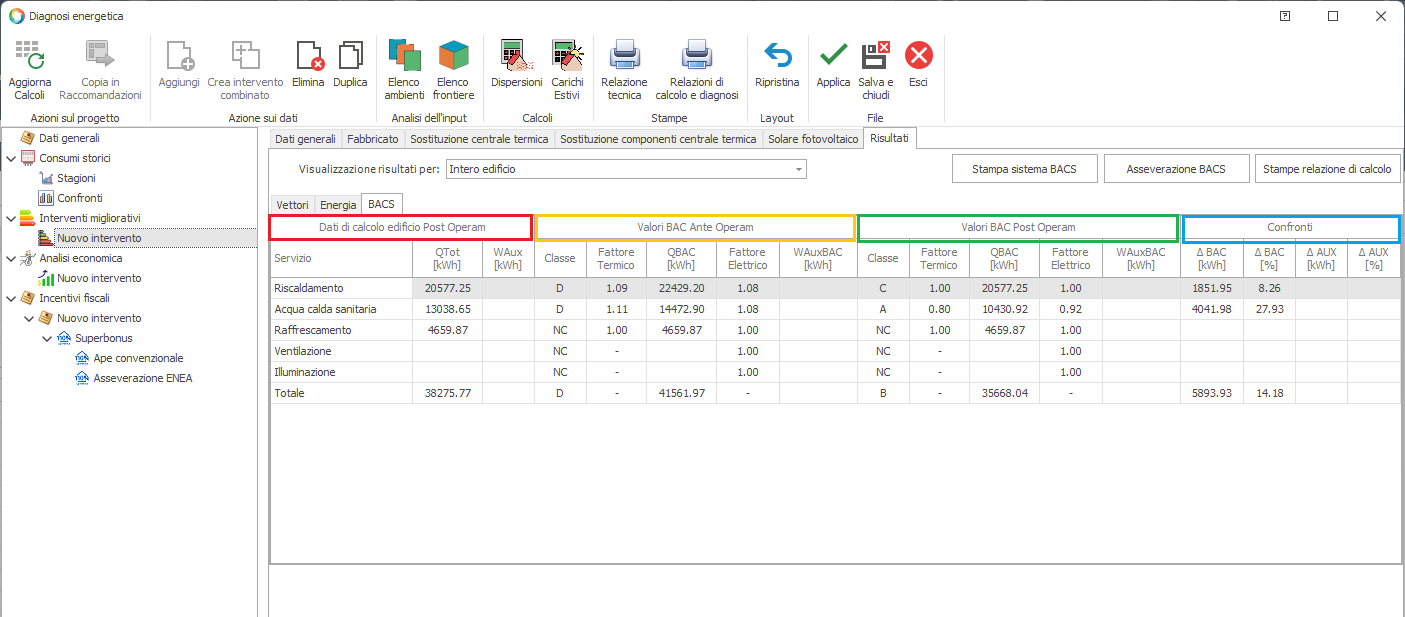

Nell'ambito della scheda "Risultati" dell'intervento un'apposita scheda, denominata BACS, riepiloga l'esito del confronto. Essa è suddivisa in quattro sezioni:
-
Dati di calcolo edificio Post operam — riassume i valori per singolo servizio di:
- Qtot [kWh], il fabbisogno di energia primaria non rinnovabile per la componente termica
- WAux [kWh], il fabbisogno di energia primaria non rinnovabile per la componente elettrica (ausiliari elettrici) stimati in regime intermittente sulla base dell'adozione del Metodo 2 della UNI EN ISO 52120-1
-
Valori BAC Ante Operam — evidenzia la classe di building automation corrispondente allo stato Ante Operam, il fattore termico, il QBAC [kWh], il fattore elettrico e il WAux,BAC [kWh]
-
Valori BAC Post Operam — evidenzia la classe di building automation corrispondente allo stato Post Operam, il fattore termico, il QBAC [kWh], il fattore elettrico e il WAux,BAC [kWh]
-
Confronti — evidenzia ΔBAC [kWh], ΔBAC [%], ΔAUX [kWh], ΔAUX [%]
Nell'ambito di una pratica finalizzata alla richiesta degli incentivi fiscali in regime di Ecobonus (2020), l'intervento di nuova installazione o sostituzione dei sistemi di Building Automation corrisponde ad un intervento trainato a livello di singola unità immobiliare; i dati di riepilogo dell'intervento, comprensivi del risparmio energetico conseguibile dalla singola unità residenziale sono riportati all'interno del report di asseverazione.
📋 Stampe relative ai sistemi BACS

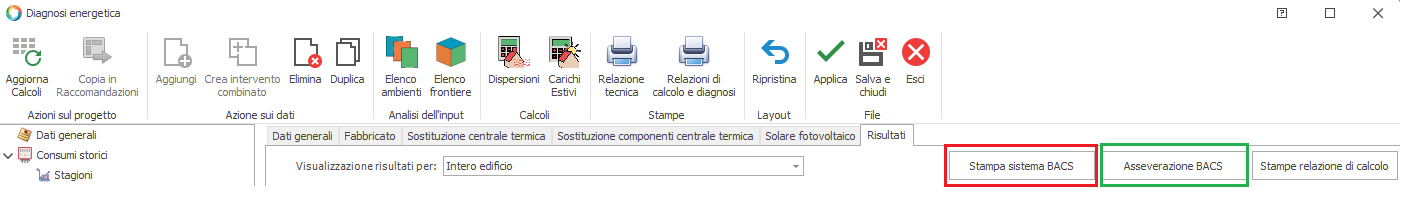

Tramite il pulsante "Stampa sistema BACS" si ottiene il dettaglio delle funzioni BACS considerate nel sistema applicato all'edificio Post operam e la relativa classificazione eseguita in conformità con la norma UNI EN ISO 52120-1.

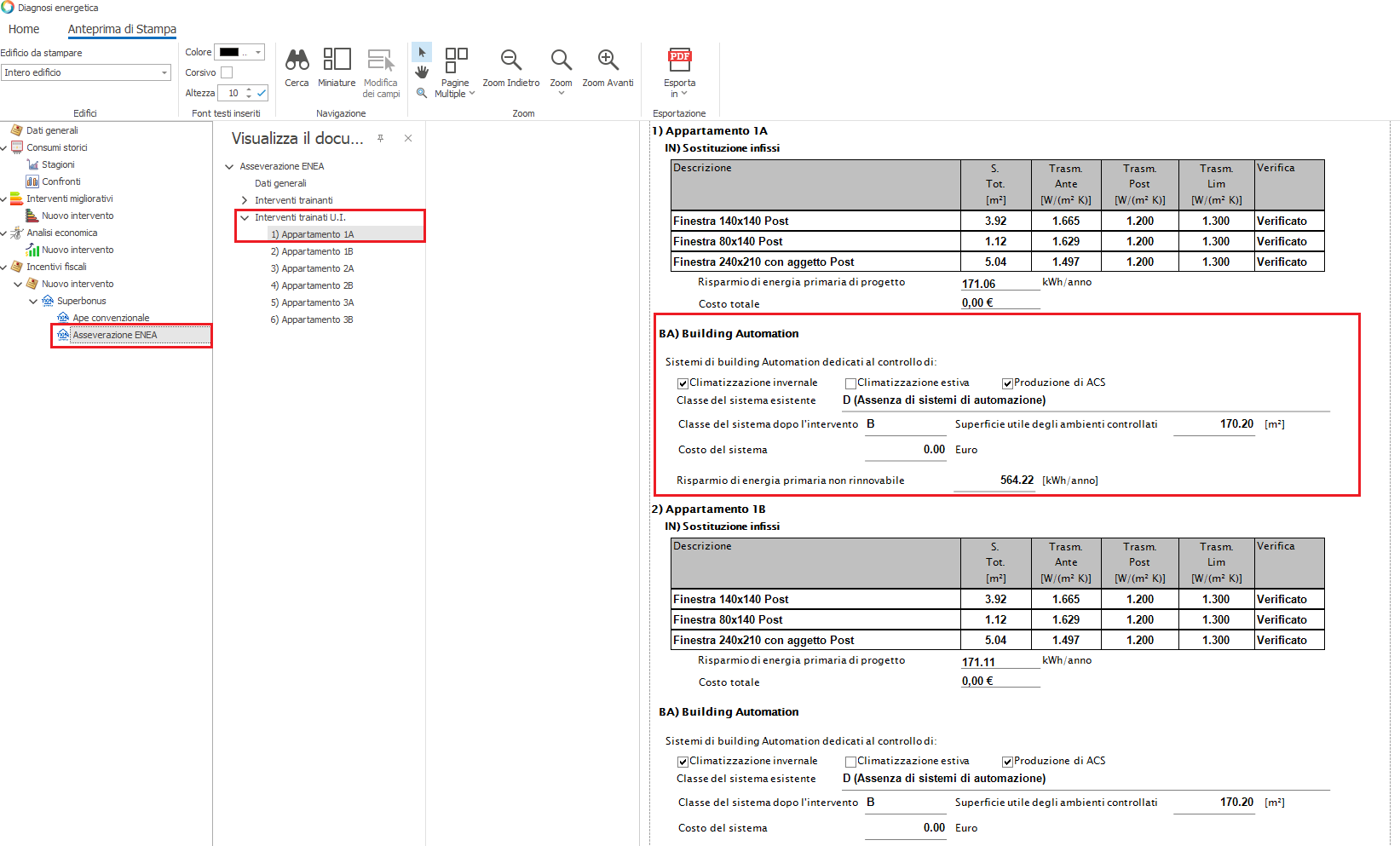

Tramite il pulsante "Asseverazione BACS" si ottiene il report di asseverazione del sistema BACS installato in seguito ad interventi di efficientamento che beneficino degli incentivi fiscali previsti dal regime di Ecobonus 2020 (Superbonus) o del regime Ecobonus eseguiti dopo il 06/10/2020.
