Risultati di Calcolo - Warnings
Cliccare sul pulsante Calcola Energia Utile posto in alto a destra nella maschera di Legge 10 per eseguire i calcoli delle energie utili richieste dagli alloggi e dalle CT.
📊 Calcolo Energia Utile

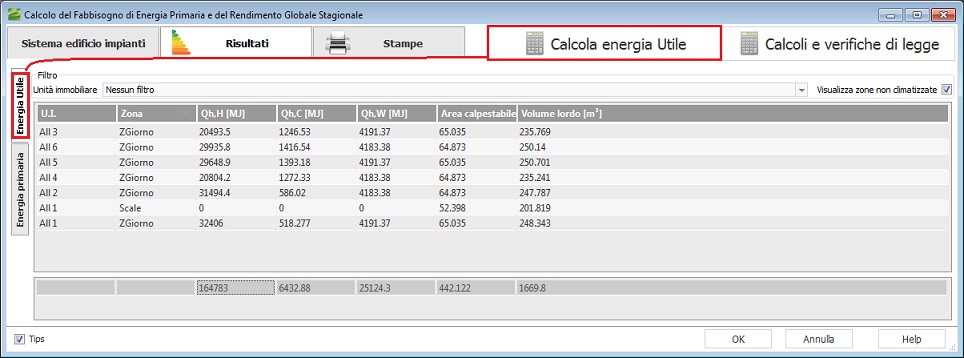

Al termine del calcolo (che è stato eseguito soltanto se alcun warning appare nella parte in basso a sinistra della maschera) il programma attiva la scheda dei risultati Energia Utile (vedi figura sottostante). In tale scheda sono riportati i valori di energia utile per riscaldamento Q, di raffrescamento Q, acqua calda sanitaria Q ed i valori di Area Calpestabile e Volume Lordo. Al fondo della pagina sono riportati i valori totali.
E' possibile applicare filtri per Unità Immobiliare (nascondere tutte quelle che non interessano) e nascondere le zone non riscaldate (visto che l'energia richiesta è zero).
Cliccando invece Calcoli e Verifiche di Legge il programma esegue il calcolo delle Energie primarie e di tutti i parametri connessi a questo tipo di calcolo.
💡 Warnings

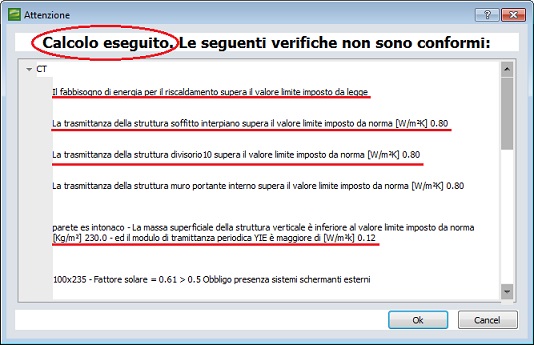

Al termine del calcolo una maschera con dei warnings apparirà sullo schermo (un esempio è riportato in Figura 5 68). I messaggi contenuti in questa maschera aiutano l'utente a capire cosa deve essere corretto e dove oppure indicano l'ottemperanza di alcuni accorgimenti quando l'edificio verrà realmente costruito.
Esaminiamo i warning che potrebbero apparire nella maschera tipo quella riportata in alto al termine del calcolo:
-
Il Fabbisogno di Energia…: questo warning avvisa il progettista che il valore di fabbisogno non soddisfa i requisiti minimi ossia il consumo di energia primaria espresso in questo caso in kWh/m2 supera il limite imposto dal Dlgs. 311. In questo caso l'utente deve selezionare componenti di impianto con prestazioni superiori, isolare meglio l'involucro, verificare l'entità dei carichi interni.
-
La trasmittanza della struttura…: questo warning (e tutti quelli che si riferiscono a strutture) avvisa l'utente che essendo la struttura scambiante ma di tipo interna, non rispetta il valore di Ulimite imposto che è di 0,8 w/m2K. In questo caso l'utente deve agire sulla struttura direttamente dall'archivio.
-
Unità 1-Obbligatoria install…: in questo caso la tipologia di regolazione non è corretta ma occorre selezionarne una che permetta il controllo nel singolo locale/zona. Tornare nella scheda rendimenti e apportare le modifiche.
-
Obbligo copertura del 50%..: al progetto non è stato accoppiato alcun progetto solare quindi il programma ricorda all'utente che l'installazione di sistema solare per produzione ACS è obbligatorio e deve coprire il 50% del fabbisogno.
Altri messaggi che potrebbero apparire in questa schermata possono essere:
📊 Risultati di Calcolo

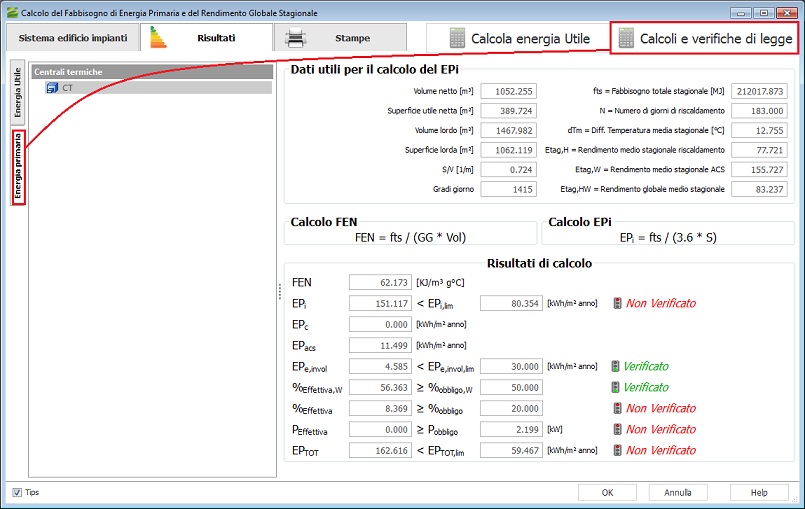

Cliccando su OK si chiude questa maschera ed il programma evidenzia la scheda Energia Primaria:
I valori che occorre verificare secondo il DPR 311 sono esattamente l'Epi che è il consumo di energia primaria annuo per unità di superficie utile e l'Epe,invol che si riferisce all'energia utile richiesta per il condizionamento estivo dell'edificio.
Altri dati utili al calcolo di questi valori e comunque controllabili dall'utente per verificare il corretto input sono pubblicati nella parte alta della maschera.
La maschera pubblica i dati per la verifica del DLGS 28 - 03/03/2011 ed i rendimenti per il riscaldamento, ACS e totale medio stagionale calcolate dividendo le energie primarie non rinnovabili per il rispettivo servizio ed il corrispondente valore di energia utile.
