Pannelli radianti - Dimensionamento
Per calcolare la temperatura del collettore, il programma seleziona nel progetto l'ambiente più sfavorito (l'area con il valore di densità di flusso di calore più alto espresso in W/m2). Sulla base di questo dato, vengono suggerite una serie di temperature con i relativi passi dei tubi.
📂 Accesso
L'utente può aprire questa maschera cliccando sul pulsante
sulla barra laterale. Il programma aprirà questa maschera automaticamente, se non sarà aperta precedentemente dall'utente, quando la prima serpentina viene disegnata.
🛠 Interfaccia

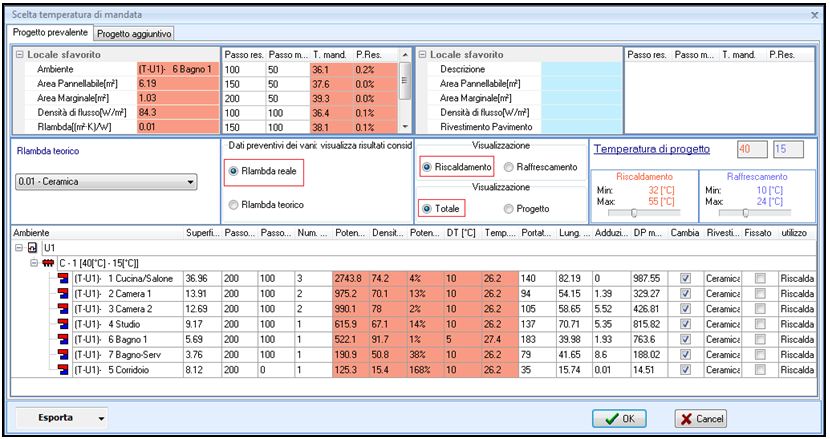

Nel diagramma ad albero è possibile vedere come il collettore avente codice C-1 copra tutti gli ambienti di questo alloggio. La temperatura di mandata in riscaldamento è 40°C mentre quella in raffrescamento è 15°C.
I dati riportati su sfondo rosso rappresentano i dati relativi al funzionamento in riscaldamento e sono:
- Potenza Richiesta al sistema radiante: questo dato potrebbe non coincidere dalle dispersioni dell'ambiente perché non contengono alcuna dispersione calcolata attraverso il pavimento. L'utente può forzare il dato manualmente sovrascrivendo il valore calcolato dal programma.
- Densità di Flusso: dato dal rapporto potenza richiesta e superficie radiante.
- Potenza Residua: potenza rimanente in eccesso (se positiva) o in difetto (se negativo). Nel secondo caso occorrerà integrare con altri sistemi o apportare modifiche alla temperatura di mandata, al DT minimo o al passo. Si tenga sempre conto delle limitazioni dovute alle temperature massime ammissibili sulla superficie radiante.
- DT: salto di temperatura nei circuiti dell'ambiente.
Gli altri dati invece sono comuni anche al calcolo in raffrescamento e sono i seguenti:
| Campo | Descrizione |
|---|---|
| Superficie | Rappresenta la superficie radiante dell'ambiente (somma delle rayaree appartenenti all'ambiente in esame). |
| Passo Residenziale | Distanza tra le tubazioni nell'area residenziale. Il passo può essere suggerito dal programma oppure imposto dall'utente; in quest'ultimo caso il valore viene mostrato a video con un asterisco. |
| Passo marginale | Distanza tra le tubazioni nell'area marginale. Il passo può essere suggerito dal programma oppure imposto dall'utente; in quest'ultimo caso il valore viene mostrato a video con un asterisco. |
| Numero Circuiti | Calcolato in base alle considerazioni di cui al paragrafo 3.2. |
| Portata | Espressa in [l/h] per circuito. |
| Lunghezza | Lunghezza stimata del circuito (include già la lunghezza delle adduzioni). |
| Adduzione | Lunghezza delle adduzioni valutata in base al disegno della linea di associazione. |
| DP medio | Caduta di pressione stimata. |
| Rivestimento | Deve contenere quanto è installato al di sopra dello strato attivo. Il programma calcolerà la resa del sistema in base al rivestimento solo se è impostato Rlambda Reale. Qualora invece l'opzione fosse su RlambdaTeorico, il programma userà per tutti gli ambienti aventi il check Cambia attivo la resistenza indicata come teorica e per gli altri quella reale. |
| Utilizzo | Stabilisce quale è il carico prioritario per il dimensionamento, quello invernale oppure quello estivo. |
⚙️ Impostazione della temperatura
Sulla base dell'ambiente sfavorito (visualizzato in alto nella maschera) il programma suggerirà la temperatura dell'acqua fornita e i relativi passi dei tubi (in alto nella maschera accanto al locale sfavorito). Facendo doppio click col mouse è possibile selezionare la temperatura di mandata. Il programma calcolerà il passo dei tubi per il resto degli ambienti in base ai vari fabbisogni termici.
E' possibile impostare manualmente la temperatura dell'acqua desiderata inserendo il valore nella finestra della barra della temperatura (vedi la figura seguente).
Per applicare la modifica della temperatura a tutti i collettori occorre selezionare l'icona della Centrale Termica, mentre per applicarla al singolo collettore occorre porre il focus (selezionare) il collettore in esame.
Per entrambi i calcoli sia estivi che invernali il programma ripropone i valori minimo e massimo di temperatura di mandata dell'acqua impostati nella maschera Archivio delle caratteristiche di progetto. Non è possibile inserire un valore di temperatura esterno a questi due range. Nel momento in cui uno dei due limiti viene superato, l'indicatore comincia a lampeggiare. Relativamente alla temperatura di mandata dell'acqua fredda esiste un ulteriore limite inferiore, quello relativo alla formazione di condensa sul pavimento, come introdotto al paragrafo 3.2.
A tal proposito il programma può lavorare in due modi differenti:
- Impostare le temperature a tutti i collettori: per fare ciò è necessario posizionare il focus sul simbolo della centrale termica e inserire il valore.
- Applicare la temperatura al singolo collettore: selezionare il collettore ed digitare il valore; il programma ricalcolerà gli ambienti coperti dal collettore in esame.
📋 Sezione Progetto
E' inoltre possibile modificare i passi negli ambienti ed il numero dei circuiti in ogni RayArea nella sezione Progetto che si attiva cliccando sull'apposito controllo.

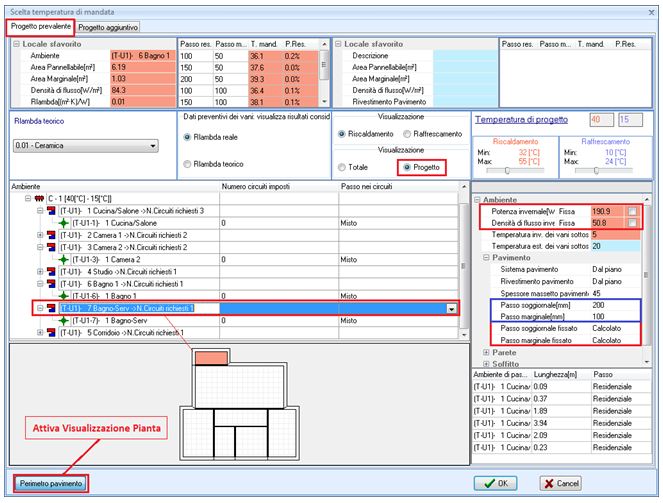

Cliccando sul pulsante Perimetro Pavimento posto in basso si attiva la visualizzazione della pianta del fabbricato. Selezionando un ambiente nella lista il programma lo evidenzia nella vista in pianta mentre nella parte destra dello schermo sono riportati i dati caratteristici di calcolo.
Soffermandoci sulla sezione destra della finestra, nella parte in alto è possibile impostare una potenza totale (sovrascrivere il calcolo delle dispersioni) oppure un valore di potenza per unità di area. Apporre il check per bloccare il valore eventualmente inserito in modo che il programma, qualora si ricalcolino le dispersioni, non lo sovrascriva. In questa sezione è inoltre possibile modificare la temperatura sottostante, che influisce sul valore di portata dei circuiti.
Per impostare un passo residenziale o marginale occorre selezionarlo dai campi Passo Sogg/Marg Fissato (vedi riquadro in rosso) mentre i campi Passo Sogg/Marg (riquadro in blu) mostrano i valori suggeriti dal software. I passi disponibili per la selezione sono quelli ammissibili dal pannello selezionato. In definitiva il Passo è una proprietà dell'ambiente e quindi una volta impostato è valido per tutte le RayAree.

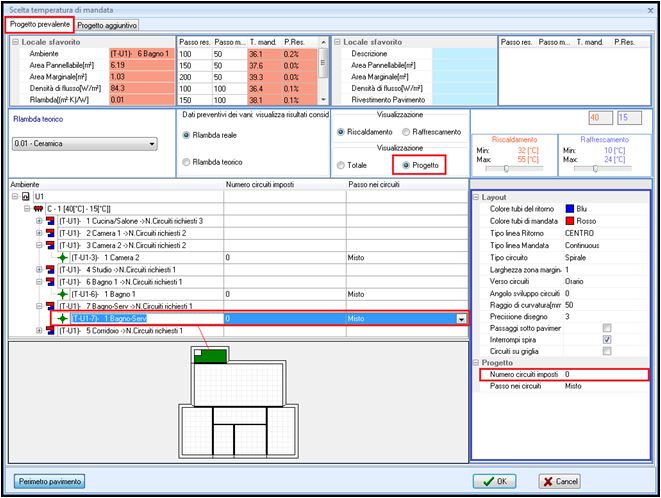

Per quanto riguarda il numero di circuiti invece, esso può essere forzato in ogni Rayarea e per impostarlo quindi occorre evidenziare la Rayarea (non più l'ambiente).
Se il numero di circuiti è uguale a zero il programma li calcola in automatico mentre qualsiasi altro numero ne forza la quantità. Le lunghezze dei circuiti, così come le portate e le rese sono automaticamente ricalcolate e adattate alla nuova situazione.
La sezione di destra è riportata per intero all'interno di una scheda dei Dati Estesi della rayarea, pertanto tutte le modifiche che si possono apportare in questa finestra possono essere apportate anche nelle proprietà dell'elemento grafico RayArea.
