Inserimento Manuale Singolo dei Pannelli Prefabbricati
Comando per l'inserimento manuale e singolo di pannelli prefabbricati nell'area radiante, con posizionamento interattivo e controllo della superficie coperta.
🛠 Identificazione Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DRAYELEM |
| Finalità | Inserisce singolarmente i Pannelli Prefabbricati |
📋 Procedura

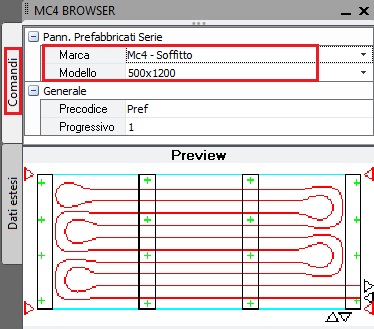

A comando attivo occorre selezionare il tipo/dimensione di pannello prefabbricato che si intende inserire.
Le opzioni disponibili nella barra laterale dipendono dalla ditta di Pannelli Radianti impostata nella maschera delle Unità Immobiliari. Non tutti i produttori di pannello radiante precaricati nel software sono anche produttori di pannello prefabbricato, quindi occorre assicurarsi di aver selezionato uno dei produttori che ha il prodotto a catalogo e presente nel software oppure definirne uno ex-novo.
Per ogni marca e per ogni tipo di installazione (soffitto o parete) il menu a tendina Modello mostra i modelli disponibili (dipende dai dati inseriti nel database dei sistemi prefabbricati).
I campi PreCodice e Progressivo possono essere impostati manualmente; il programma incrementa il valore del campo Progressivo ad ogni inserimento del modulo.
⚙️ Posizionamento

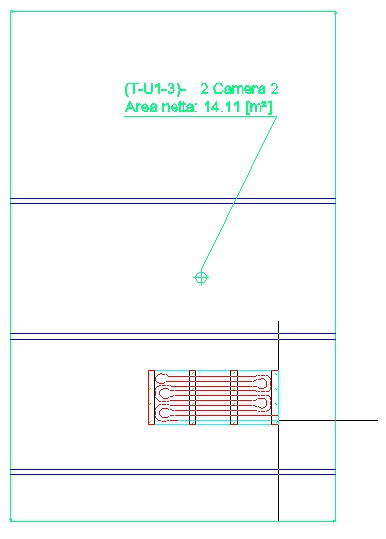

Per il posizionamento in progetto sono richiesti due click: 1) posizionamento e 2) angolo di rotazione.
Il modello selezionato appare agganciato al cursore del mouse che quindi va spostato nella posizione definitiva. A comando attivo il cursore è collegato ad uno degli attacchi del pannello. Nella riga di comando è presente l'opzione Cambia.
Digitando C e premendo Invio il programma muove il cursore da un attacco ad un altro. Questa opzione facilita il posizionamento e l'orientamento del modulo.
📊 Risultato e Superficie Residua

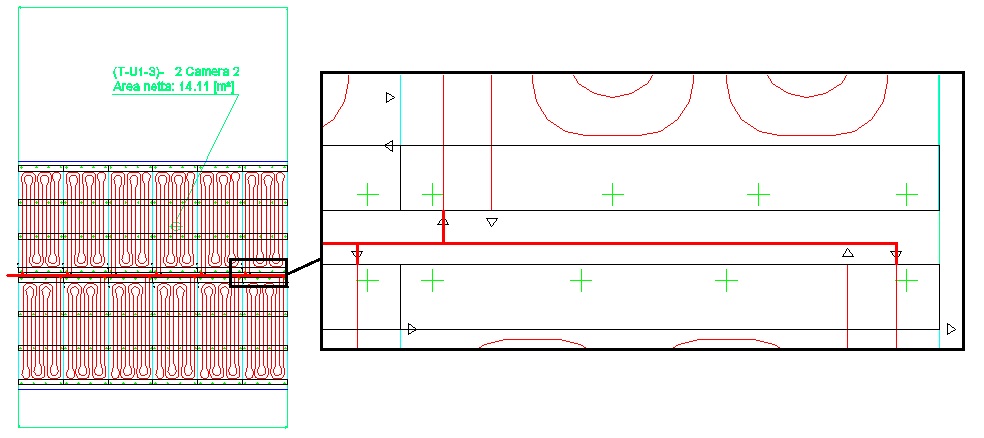

La figura sottostante mostra il risultato dell'inserimento manuale di tutti i moduli sulla rayarea a parete. La linea centrale rossa è la tubazione che collega in parallelo tutti i moduli.
Man mano che i pannelli prefabbricati vengono inseriti nella ray area definita a Parete o Soffitto, il programma mostra la superficie restante da coprire con i pannelli. La superficie totale da coprire è funzione del carico ambiente e dal fatto che è presente o meno un impianto a pavimento.
Nel caso in cui sia stato già disegnato un impianto a pannelli a pavimento, la potenza richiesta a parete o soffitto è quella non abbattuta dal sistema a pavimento.

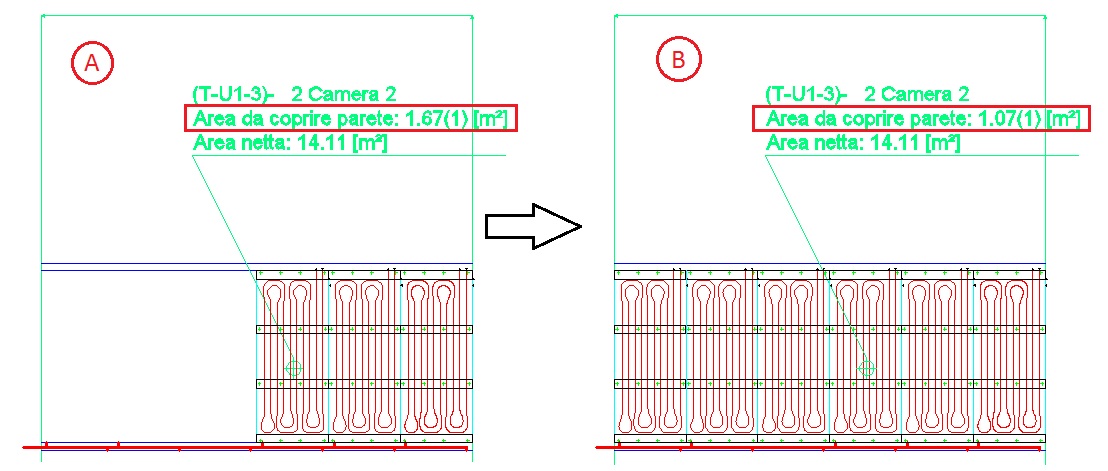

Nell'esempio della figura sottostante si può vedere come l'area da coprire diminuisca dalla situazione A a B in quanto sono stati aggiunti tre pannelli. Se la superficie mancante è un numero positivo significa che occorre inserire altri pannelli (sotto dimensionamento). Se il valore è negativo significa che sono stati inseriti più pannelli di quelli richiesti (sovradimensionamento).
