Dati Generali di Progetto - Pannelli Radianti
Maschera per la definizione dei dati preliminari di progetto in caso di impianto a pannelli radianti, comprendente parametri di disegno, identificazione del progetto e opzioni di stampa.

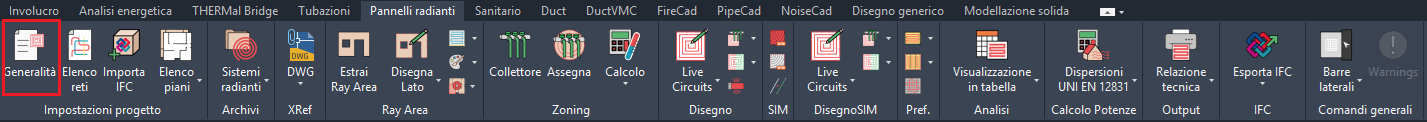

📂 Accesso
In questa maschera è richiesta all'Utente la definizione dei dati preliminari di progetto in caso di impianto a pannelli radianti. Si tratta di dati generici in parte relativi alle modalità e regole di disegno, in parte relativi a dati descrittivi di definizione e identificazione del progetto stesso.
Tutti i campi alla cui estremità destra è presente il simbolo di freccia verso il basso
prevedono un menu contestuale di scelta vincolata ad opzioni predefinite o direttamente collegate agli archivi di progetto. Tutti gli altri campi sono invece ad inserimento libero di testo.
📋 Dati di Default delle Unità Immobiliari
⚙️ Opzioni di Disegno
Modalità di inserimento automatico delle Rayaree: Cliccando sul bottone il menu contestuale permette la selezione tra le opzioni seguenti:
| Opzione | Comportamento |
|---|---|
| Inserimento automatico non visibili | Se si divide una rayarea in 2 o più aree diverse, queste risultano appartenenti allo stesso ambiente origine. L'etichetta resta nella posizione originale ma viene duplicata in tutte le aree senza essere visibile. La potenza è ripartita su entrambe le aree in funzione dei W/m². |
| Inserimento automatico | Se si divide una rayarea in 2 aree diverse, queste risultano appartenenti allo stesso ambiente origine. L'etichetta viene duplicata in entrambe le aree ed è visibile all'Utente. La potenza è ripartita su entrambe le aree in funzione dei W/m². |
| Nessun inserimento automatico | Se si divide una rayarea in 2 aree diverse, la rayarea resta associata solamente all'area in cui resta l'etichetta. La potenza resta tutta concentrata nell'area con l'etichetta, con conseguente aumento della densità di flusso. |
Precisione di disegno: Rappresenta il numero di iterazioni che il software esegue in fase di disegno dei circuiti. Più alto è il numero di iterazioni, più preciso è il disegno finale del circuito ma più lenta è la generazione del disegno.
🎨 Alternanza dei Colori all'Interno dell'Ambiente
Colore dei circuiti spirale: Tali impostazioni fanno riferimento al solo layout a "Spirale".
| Opzione | Descrizione |
|---|---|
| Standard Mandata e Ritorno | Il programma utilizzerà i colori di mandata e ritorno impostati nei dati della rayarea (default: rosso per mandata, blu per ritorno). |
| Un solo colore per circuito | Il programma imposta il colore del circuito secondo la sequenza mostrata nel frame in basso (personalizzabile dall'utente). I colori della rayarea non saranno presi in considerazione. |
📊 Stampe
| Campo | Descrizione |
|---|---|
| Relazione tecnica - Esclusione di responsabilità | Testo libero editabile che sarà riportato nell'omonimo paragrafo nelle stampe tecniche di progetto. |
| Computo metrico - Esclusione di responsabilità | Testo libero editabile che sarà riportato nella stampa finale del computo metrico di progetto. |
| Scioglimento neve - Nota di progetto | Testo libero editabile che sarà riportato nelle stampe tecniche di progetto di tipo Scioglimento Neve (SIM). |
| Scioglimento neve - Esclusione di responsabilità | Testo libero editabile che sarà riportato nelle stampe tecniche di tipo Scioglimento Neve (SIM). |
