Disegno del Perimetro dell'Area SIM
Comando per il disegno delle linee perimetrali che delimitano l'area da coprire con impianto radiante per scioglimento neve e ghiaccio (Snow Ice Melting).
📌 Dettagli Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DRAYAREAEDGESIM |
| Finalità | Disegna Linea Perimetrale Area SIM |
🛠 Procedura
Il comando permette il disegno delle linee che delimitano l'area da coprire con impianto radiante SIM (Snow Ice Melting).

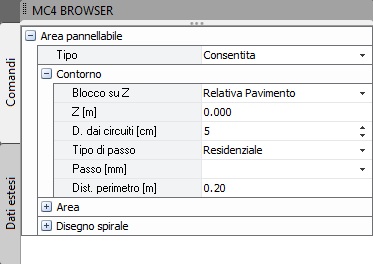

Si esegue il comando e disegnando delle linee occorre identificare l'area (occorre disegnare un poligono) dove occorre progettare e disegnare l'impianto antigelo. A comando attivo il programma mostra le proprietà della linea nella barra laterale.
⚙️ Parametri
| Campo | Descrizione |
|---|---|
| Blocco su Z | Si consiglia vivamente di bloccare relativo al pavimento (del piano inserito) e impostare il campo successivo Z [m] = 0. In questo modo si è sicuri di disegnare tutte le linee alla stessa quota in un piano orizzontale. |
| D. dai Circuiti | Distanza tra la linea ed il primo tubo del circuito. |
| Tipo di passo | Non ha alcun effetto sul disegno dei circuiti il cui passo è unico per tutta l'area ed è funzione della temperatura di mandata e del carico termico desiderato (Watt/mq). |
| Dist. perimetro | Non ha alcun significato in questo contesto (disegno manuale della linea): il valore si può trascurare perché non influenza né il disegno né il calcolo. |
📊 Esempio

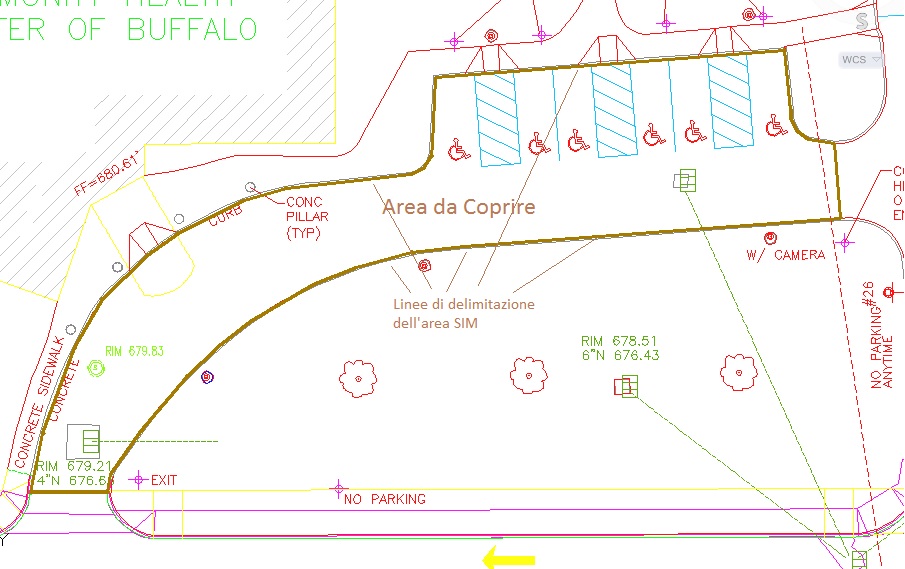

Nell'immagine sottostante è riportato un esempio di disegno delle linee di perimetro che identificano l'area per la quale progettare il sistema antigelo. Si tratta di un'area adibita a parcheggio.
