Inserimento della Bocchetta (DUCT)
Il comando DGRID consente di inserire un diffusore nel progetto di impianto aeraulico.
Comando: DGRID
🖱 Accesso
Eseguire il comando tramite l'icona dedicata oppure digitando DGRID nella riga di comando.
🛠 Utilizzo

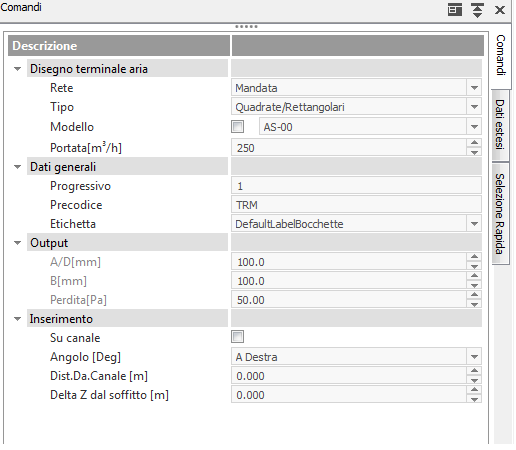

Dopo aver eseguito il comando, impostare nella barra laterale i dati per l'inserimento.
⚙️ Opzioni
| Opzione | Descrizione |
|---|---|
| Rete | Tipologia della rete: Mandata o Ripresa. |
| Tipo | Tipologia di terminale. Se la scheda Progetto dell'Archivio bocchette è vuota, il programma apre automaticamente la maschera di gestione dell'archivio. |
| Modello | Modello disponibile per la tipologia selezionata. Se vuoto, usare Aggiungi in progetto per importare i terminali dall'Archivio. |

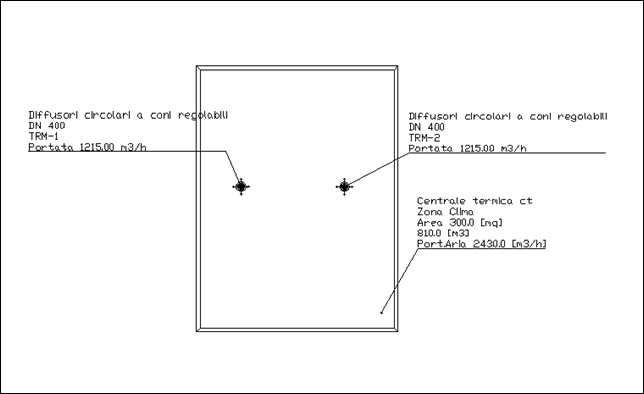

| Portata [m³/h] | Portata del terminale. Se è presente il calcolo termico e gli ambienti appartengono a una zona servita da impianto ad aria, la portata viene rilevata automaticamente. Attivare Fisso per imporre una portata specifica. |
| Fisso | Mantiene la portata imposta anche dopo il ricalcolo. Le altre bocchette dello stesso ambiente si ridistribuiscono la portata rimanente. |
| Precodice | Codice assegnato al terminale; modificabile dall'utente. |
| Progressivo | Contatore incrementato ad ogni inserimento. |
| Etichetta | Prototipo di etichetta da visualizzare vicino al diffusore. |
| A/D [mm] | Altezza dell'attacco (rettangolare) o diametro dell'attacco (circolare). |
| B [mm] | Base dell'attacco per attacchi rettangolari. |
| Perdita [Pa] | Perdita di pressione del terminale desunta dall'archivio. |
🛠 Inserimento su Canale
Attivare il check Su Canale per inserire il terminale su un tronco già disegnato.

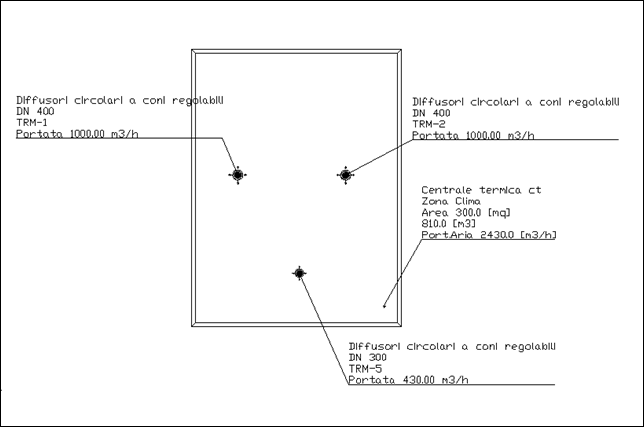

Con Fisso attivo, la bocchetta mantiene la portata imposta:
I valori dei campi Dist. da Canale e Angolo incidono sulla posizione del terminale.
- Il campo Dist. da Canale definisce la lunghezza dell'eventuale tronco di collegamento tra il canale e il terminale.
- Il campo Delta Z dal canale è riferito alla quota dell'unifilare del canale: un valore negativo posiziona il terminale a quota più bassa, un valore positivo a quota più alta.
Quando il punto di inserimento coincide con un punto interno ad un tronco già disegnato e sia Dist. da Canale = 0 sia Delta Z dal canale = 0, il terminale viene inserito a filo del condotto.
Il valore Angolo determina la posizione del terminale rispetto al canale (guardando la sezione con le spalle verso la centrale, con Dist. da Canale = 0): 0 = sinistra, 180 = destra, 90 = bordo superiore, 270 = bordo inferiore.
| Convenzione angolo | Immagine |
|---|---|
| Posizionamento laterale |  |
| Posizionamento con stacco |  |
Combinazioni Dist. da Canale / Delta Z
Indipendentemente dal punto selezionato (estremo o interno ad un tronco), valgono le seguenti combinazioni:
| Dist. da Canale | Delta Z | Risultato |
|---|---|---|
| = 0 | ≠ 0 | Il terminale è inserito al punto finale di un tratto verticale di lunghezza pari al Delta Z, in corrispondenza del punto selezionato, e disposto parallelamente alla sezione del tratto verticale. |
| ≠ 0 | = 0 | Il terminale è inserito al punto finale di un tronco di collegamento di lunghezza pari alla distanza impostata, disposto parallelamente alla sezione del tronco di collegamento. |
| ≠ 0 | ≠ 0 | Il terminale è inserito al punto finale di un tratto verticale (lunghezza pari al Delta Z) disegnato all'estremità di un tronco di collegamento (lunghezza pari alla distanza impostata), disposto parallelamente alla sezione del tronco di collegamento. |
Nelle combinazioni con Dist. da Canale ≠ 0, il tronco di collegamento è orientato in base al valore di Angolo (guardando la sezione con le spalle verso la centrale): 90 = a sinistra dell'osservatore, 270 = a destra; i valori intermedi disegnano il tronco in posizioni intermedie.
| Griglia su canale | Bocchetta con DeltaZ |
|---|---|
 | Inserire check Su canale + valore negativo in DeltaZ per posizionare la bocchetta sotto al canale. |
L'unifilare del tronco verticale di collegamento, disegnato in automatico dal programma sulla base del valore di DeltaZ, viene eseguito coerentemente alle ultime scelte impostate nei campi del Filo fisso, anche se questi non sono attivi durante il disegno dei terminali. Se le impostazioni correnti non sono corrette, annullare il comando di inserimento, attivare il comando di disegno della rete e modificare le scelte relative al filo fisso.
🛠 Inserimento Libero
Per l'inserimento libero (senza connessione al canale), non attivare il check Su canale. Il dato significativo è Da soffitto, che indica la distanza dal soffitto del piano corrente (se è stato fatto l'input grafico con almeno un piano inserito) oppure l'altezza assoluta rispetto a Z=0.
I terminali inseriti liberamente dovranno essere collegati alla rete in un secondo momento tramite il comando Collega Terminale.
