Dimensionamento a Perdita di Carico Costante
Il metodo a perdita di carico costante consente il predimensionamento delle reti di canali di mandata sulla base di un valore di perdita per attrito unitaria, nel rispetto delle velocità massime nei tronchi e nei rami.
📂 Accesso al Calcolo

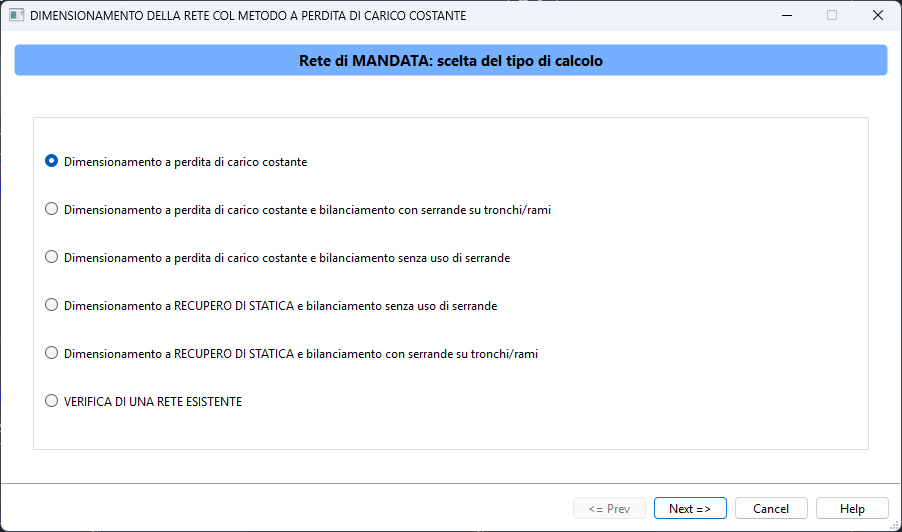

L'attivazione dell'opzione Dimensionamento - Perdita di carico costante conduce in una finestra in cui si imposta una serie di parametri utili ai fini del calcolo.
⚙️ Opzioni di Calcolo per Reti di Mandata
Dimensionamento a Perdita di Carico Costante
Questo metodo viene utilizzato per un dimensionamento di massima della rete unifilare. Se la rete da realizzare non è molto complessa, questo tipo di calcolo può risultare già sufficiente. L'opzione esegue il predimensionamento di tutti i segmenti della rete, sulla base del valore di perdita per attrito unitaria ΔPfp/L inputato dall'utente e nel rispetto delle velocità massime nei tronchi V_MT e nei rami V_MR.
Calcolo e Bilanciamento Senza Uso di Serrande
Analoga alla precedente, esegue in aggiunta anche il bilanciamento della rete con la riduzione della sezione dei tronchi e dei rami. Richiede in più il minimo sbilanciamento ΔP_mr per giustificare l'azione di bilanciamento. Dopo il predimensionamento, il programma individua il percorso più sfavorito e risale su di esso dal terminale più sfavorito verso il ventilatore, esaminando lo sbilanciamento dei gruppi di terminali serviti da ogni stacco; se anche uno solo dei terminali ha uno sbilanciamento non nullo superiore o uguale a ΔP_mr, provvede a ridimensionare tutta la parte di rete a valle dello stacco.
Calcolo e Bilanciamento con Serrande sui Rami/Tronchi
Analoga alla precedente, con l'aggiunta dell'inserimento delle serrande di taratura su tronchi e rami dopo l'azione di bilanciamento. Richiede in più la perdita di pressione minima ΔP_msr delle serrande da inserire. Il programma inserirà opportunamente le serrande di taratura in modo da ottenere una rete con sbilanciamenti dei terminali inferiori al valore massimo tra ΔP_mr e ΔP_msr.
📋 Dati Generali di Input e Opzioni per il Bilanciamento

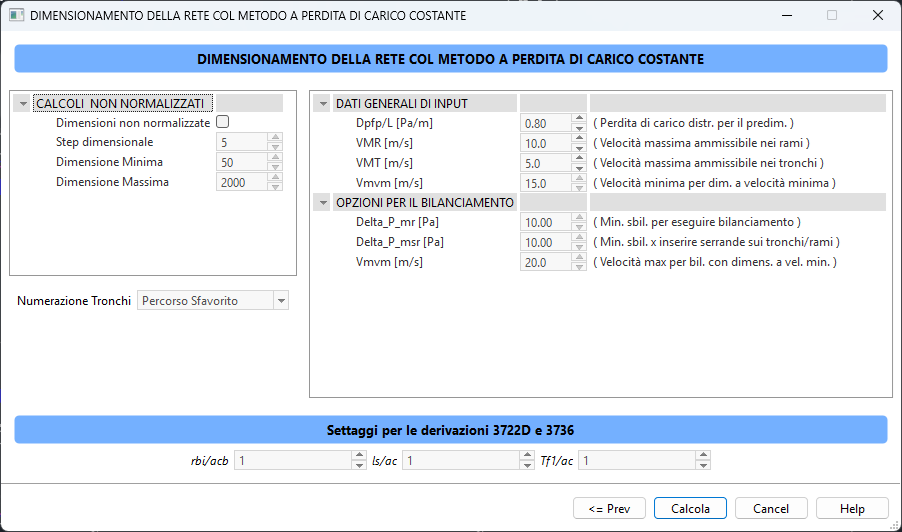

In funzione del tipo di rete e dell'opzione di calcolo selezionata si attiveranno/disattiveranno i campi con i dati di input richiesti: valore limite della perdita di carico, valore limite della velocità, valori limite minimi degli sbilanci per il bilanciamento o l'inserimento di serrande.
Settaggi per le Derivazioni 3722D e 3736
I due rapporti indicati nei campi rbi/acb e ls/ac vengono utilizzati per il calcolo delle perdite localizzate nelle derivazioni con invito 3722D e 3736. Le perdite si assumono essenzialmente dovute sul main a variazioni di sezione (allargamento o restringimento fittizio) e sul branch ad una o due curve a 90°.
🔧 Opzioni di Calcolo per Reti di Ripresa
Il menu di calcolo dei canali dal lato ripresa è sostanzialmente uguale a quello di mandata, fatta eccezione per il bilanciamento della rete mantenendo costante la velocità del fluido vettore.
Calcolo e Bilanciamento a Velocità Minima
Questa scelta permette un dimensionamento e un bilanciamento della rete tale da garantire in ogni punto la velocità minima necessaria per il trasporto di particelle solide in sospensione. Si utilizza in tutte le realizzazioni in cui è importante che il canale di ripresa asporti polveri o particelle solide in sospensione (es. ospedali, capannoni industriali con emanazione di polveri).
L'opzione esegue il predimensionamento con il metodo a velocità minima e poi procede al bilanciamento con riduzione della sezione di tronchi/rami. I dati di input richiesti sono: velocità massima V_Mvm, velocità minima per il predimensionamento V_mvm (con V_Mvm > V_mvm) e minimo sbilanciamento ΔP_mr.
