Archivio Centrali di Trattamento Aria (CTA)
L'Archivio CTA è il database per la gestione delle Centrali di Trattamento Aria negli impianti aeraulici.
📂 Accesso
Icona:
Comando: DBCENTCTA
🛠 Interfaccia

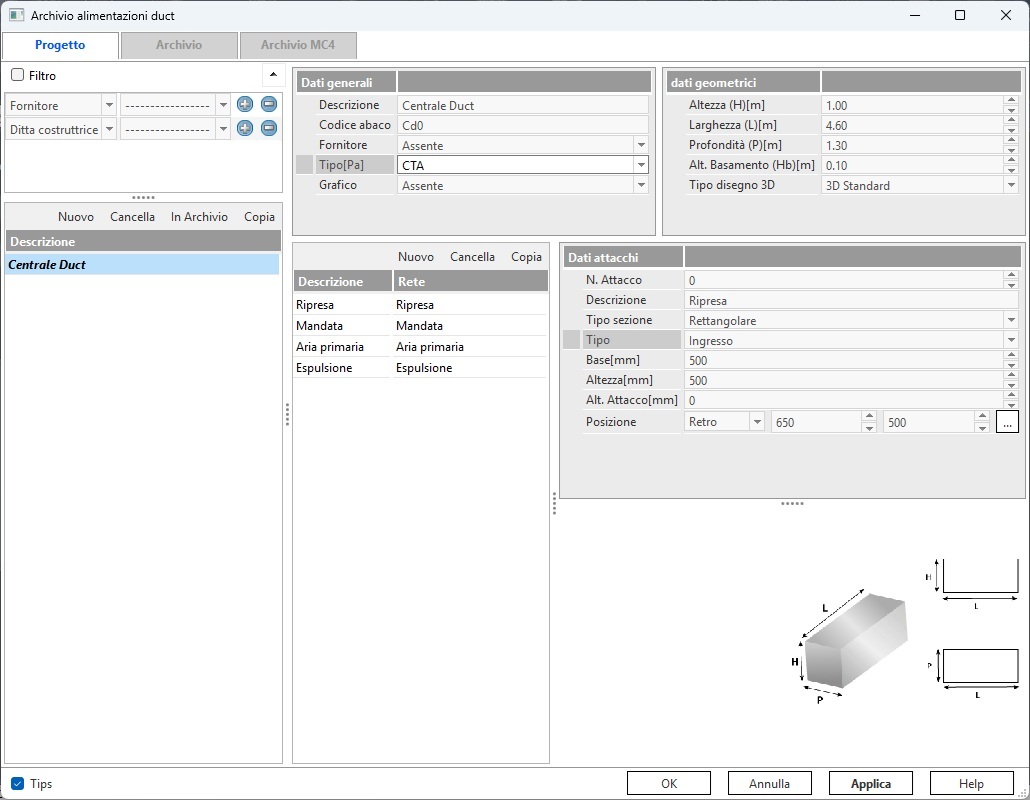

L'archivio è organizzato in tre schede:
- Progetto: vuota al primo accesso; contiene le CTA del lavoro corrente
- Archivio Mc4: contiene le tipologie di CTA predefinite dal software
- Archivio: contiene le CTA create o modificate dall'utente e salvate nel proprio archivio personalizzato
Gli elementi possono essere trasferiti dall'archivio al progetto e viceversa. I nuovi prodotti possono essere inseriti solo nella scheda Progetto e successivamente copiati nella scheda Archivio per renderli disponibili per i progetti futuri.
📋 Dati Generali
Per ogni CTA è necessario definire:
| Campo | Descrizione |
|---|---|
| Descrizione | Nome identificativo della CTA |
| Codice d'abaco | Codice che appare nel computo metrico per l'associazione a un codice articolo di prezziario |
| Fornitore | Produttore/fornitore (non obbligatorio, selezionabile dall'Archivio Persone) |
| Portata | Portata della CTA espressa in m³/h (o altra unità di misura, se definita dall'utente nella maschera di gestione delle Unità di misura di progetto) |
⚙️ Dati Geometrici
I dati dimensionali possono essere definiti in due modalità tramite il campo Tipo di disegno 3D:
| Opzione | Descrizione |
|---|---|
| 3D standard | Inserire i valori di Altezza, Larghezza, Profondità e Altezza del basamento; la parte bassa della finestra mostra l'anteprima in pianta e sezione |
| 3D DWG block | Selezionare un file DWG personalizzato. Vedere Associazione di blocchi DWG personalizzati |
La scelta del tipo di oggetto grafico determina anche la modalità di definizione degli attacchi. In caso di blocco DWG associato, tutte le informazioni relative agli attacchi devono essere salvate nel blocco stesso e appaiono pre-compilate nella sezione Dati Attacchi (non modificabili dall'utente).
📋 Dati Attacchi
Nel caso di definizione dell'oggetto grafico da parte dell'utente, è richiesta la creazione e il posizionamento degli attacchi con i seguenti parametri:
| Campo | Descrizione |
|---|---|
| Numero | Numero progressivo assegnato automaticamente |
| Tipologia | Ingresso / Uscita |
| Tipo Sezione | Rettangolare / Circolare |
| Base | Dimensione della base dell'attacco |
| Altezza | Altezza dell'attacco |
| Posizione | Sopra / Sotto / Fronte / Retro / Laterale DX / Laterale SX con coordinate XY |

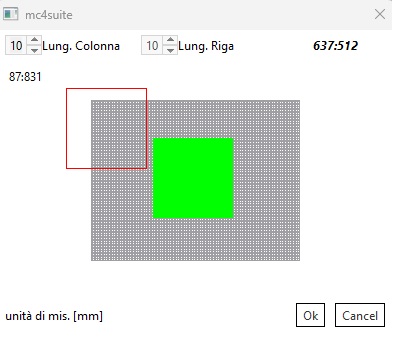

In alternativa alle coordinate è possibile cliccare sul pulsante
per posizionare graficamente l'attacco:
