Disegno del Canale (DUCT)
Il comando DDUCT consente di disegnare tratti rettilinei di canale aeraulico all'interno del modulo DUCT.
Comando: DDUCT
🖱 Accesso
Eseguire il comando tramite l'icona dedicata oppure digitando DDUCT nella riga di comando.
🛠 Utilizzo
Dopo aver eseguito il comando, impostare nella barra laterale i parametri del canale.
⚙️ Opzioni
| Opzione | Descrizione |
|---|---|
| Rete | Tipologia della rete da realizzare nello stesso progetto: Mandata o Ritorno. |
| Verso dell'aria | Per le reti di mandata, Top down produce un flusso dal ventilatore al terminale (coerente con il verso di disegno del tronco), mentre Bottom up produce un flusso opposto; per le reti di ripresa vale il contrario. Il verso è rappresentato da una freccia su ogni tratto di canale disegnato. |
| Piano | Piano corrente sul quale si sta disegnando (compatibilmente con la coordinata Z di disegno). |
| Blocco su Z | Modalità di interpretazione della quota: Nessuno (l'unifilare assume la quota corrente o quella dell'entità agganciata tramite OSNAP; gli OSNAP del CAD devono essere attivi), Coordinata assoluta (la quota in Z[m] è riferita allo zero dell'edificio/sistema di coordinate), Relativa al soffitto (la quota in Z[m] è riferita all'intradosso del soffitto del piano corrente; richiede che almeno un piano sia stato definito). |
| Z [m] | Quota di installazione del canale, interpretata in funzione del campo Blocco su Z. |
| Tipo sezione | Rettangolare, circolare o flessibile. È possibile variare la sezione durante il percorso. |
| Base/Diametro | Base della sezione rettangolare, oppure diametro equivalente per la sezione circolare. Attivare Fissa per bloccare la dimensione. |
| Altezza | Altezza della sezione rettangolare. Attivare Fissa per bloccare la dimensione. |
| Spessore | Spessore della lamiera o del pannello sandwich. Ha priorità rispetto ai valori dell'archivio. |
| Ruotato | Inverte le dimensioni del pezzo rispetto al precedente. |
| Filo fisso | Definisce la posizione dell'asse del canale rispetto all'unifilare (Orizzontale: Destro/Centrale/Sinistro; Verticale: Basso/Medio/Alto). |
| Pezzi speciali | Per ogni pezzo speciale si può scegliere la tipologia da associare al tratto che si sta disegnando. L'associazione è visualizzata nel disegno dimensionato 2D ed è modificabile prima o durante il disegno. I pezzi disponibili dipendono dalla sezione del canale: passando da rettangolare a circolare o flessibile occorre rieffettuare le impostazioni. |
| Etichetta | Riporta accanto a ogni tronco un'etichetta con i dati più significativi impostati nell'archivio etichette di programma (attivabile con Aggiungi in progetto). |
| Visibilità etichetta | Permette di decidere se rendere visibile o meno l'etichetta del tronco. |
Per la sezione circolare il valore di Base/Diametro coincide con il diametro esterno; per la sezione rettangolare rappresenta il diametro che avrebbe un canale a sezione circolare di area equivalente, calcolato a partire dalla base e dall'altezza della sezione considerata.
Filo Fisso

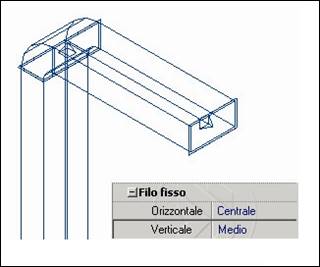

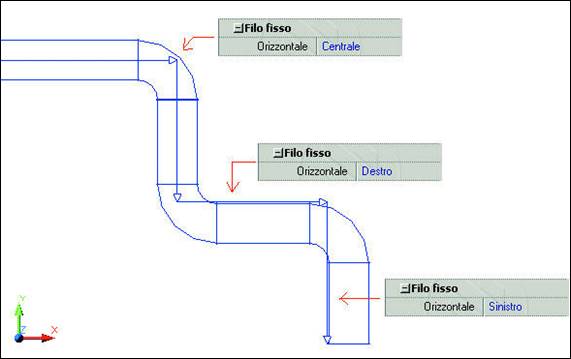

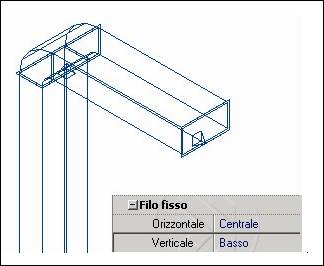

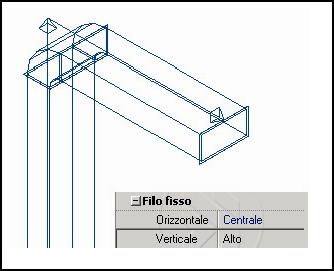

Il modulo DUCT permette di indicare con l'unifilare qualsiasi punto significativo della sezione. Il filo fisso si imposta nei campi Orizzontale e Verticale nella barra laterale.
Il filo viene assegnato al tronco solo se è congruente con il filo del tronco precedente. Ogni tronco scollegato dalla rete ha il filo bloccato su Centrale-Medio fino a quando non viene collegato. Per collegare correttamente l'uscita della centrale al primo tronco, impostare il filo Centrale-Medio.
📋 Modalità di Disegno
| Modalità | Come si usa |
|---|---|
| Mouse | Fare click sul punto iniziale, spostare il mouse e fare click sul punto finale. Ripetere per ogni tronco. |
| Su/Giù | Dopo il punto iniziale, digitare S per salire o G per scendere, poi inserire la lunghezza. |
| rX, rY | Ruota il piano XY; utile nelle viste assonometriche. |
Se è presente la centrale, il primo tronco può partire direttamente dall'uscita/attacco della centrale. Attivare l'OSNAP Punto finale e fare click sull'attacco. Si consiglia di iniziare con un primo tronco breve per evitare dimensionamenti su sezioni di grandi dimensioni.
