Dati estesi della finestra — Calcolo dinamico (imposte e schermi)
Nella sezione "Calcolo dinamico" dei dati estesi del serramento si definisce la gestione oraria delle chiusure oscuranti (imposte) e delle schermature solari mobili (schermi), tramite profili orari in percentuale o automatismi predefiniti.
Questi parametri intervengono nella simulazione oraria secondo UNI EN ISO 52016-1: per ciascuna delle 8760 ore dell'anno il programma stabilisce se l'imposta e/o lo schermo sono aperti o chiusi, modificando rispettivamente la trasmittanza termica del serramento (imposte) e l'apporto solare entrante (schermi).

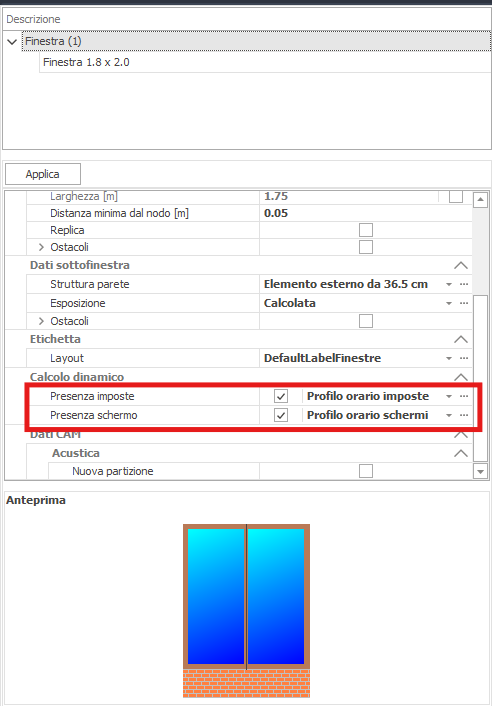

La sezione Calcolo dinamico contiene due coppie di parametri:
| Parametro | Campo associato |
|---|---|
| Presenza imposte (casella di spunta) | Profilo orario imposte |
| Presenza schermo (casella di spunta) | Profilo orario schermi |
In entrambi i casi il profilo orario associato è un profilo in percentuale, gestito nell'apposito archivio. Per la creazione e la struttura dei profili (giornaliero → settimanale → annuale) si rimanda alla pagina Archivio dei profili orari.
Nei profili di imposte e schermi il valore orario rappresenta la frazione di chiusura:
- 0% = elemento completamente aperto (nessun effetto);
- 100% = elemento completamente chiuso (effetto massimo);
- valori intermedi = chiusura parziale, con effetto proporzionale.
🪟 Presenza imposte (chiusure oscuranti)
La casella Presenza imposte indica se il serramento è dotato di chiusura oscurante (tapparella, persiana, scuro) gestita nel calcolo dinamico.
- Casella non spuntata → le imposte non vengono considerate: il serramento mantiene la propria trasmittanza termica per tutte le ore dell'anno.
- Casella spuntata → le imposte sono attive; il comportamento orario dipende dal campo Profilo orario imposte:
- profilo associato → si applica il profilo orario in percentuale scelto dall'utente;
- profilo non associato (campo vuoto) → si applica l'automatismo predefinito basato sulle ore di luce.
Automatismo predefinito (ore di luce)
In assenza di un profilo utente, le imposte vengono chiuse e aperte automaticamente in funzione della posizione del sole (altezza solare):
- imposte chiuse (100%) nelle ore in cui il sole è sotto l'orizzonte (notte);
- imposte aperte (0%) nelle ore di luce (sole sopra l'orizzonte).
In pratica le imposte si chiudono dopo il tramonto e si riaprono dopo l'alba, ora per ora secondo il calendario solare della località.
Effetto sul calcolo
Le imposte agiscono sulla trasmittanza termica del serramento: quando sono chiuse, la chiusura oscurante aggiunge la resistenza termica definita tra i dati termici del serramento, che riduce la trasmittanza della finestra (e quindi le dispersioni), in proporzione alla frazione di chiusura oraria. Aperte, il serramento conserva la trasmittanza piena.
L'effetto è apprezzabile solo se al serramento è associata una resistenza della chiusura oscurante (tapparella/scuro): in mancanza di tale resistenza la trasmittanza non viene modificata. Trattandosi di un effetto termico, esso è rilevante soprattutto nelle ore notturne; di notte non vi sono apporti solari, quindi le imposte non incidono sull'irraggiamento entrante.
☀️ Presenza schermo (schermatura solare mobile)
La casella Presenza schermo indica se il serramento è dotato di una schermatura solare mobile (tenda, frangisole) gestita nel calcolo dinamico.
- Casella non spuntata → lo schermo non viene considerato: l'apporto solare entra senza riduzioni da schermatura mobile.
- Casella spuntata → lo schermo è attivo; il comportamento orario dipende dal campo Profilo orario schermi:
- profilo associato → si applica il profilo orario in percentuale scelto dall'utente;
- profilo non associato (campo vuoto) → si applica l'automatismo predefinito basato sull'irradianza solare.
Automatismo predefinito (irradianza solare)
In assenza di un profilo utente, lo schermo viene azionato automaticamente in funzione dell'irradianza solare totale incidente sul serramento, secondo l'azionamento motorizzato con controllo automatico della tabella NA.24:
- chiusura dello schermo quando l'irradianza incidente supera 200 W/m²;
- apertura dello schermo quando l'irradianza incidente scende sotto 200 W/m² e sono trascorse almeno 2 ore dalla chiusura.
L'azionamento è valutato ora per ora lungo tutto l'anno. La condizione delle 2 ore impone una durata minima di chiusura: una volta chiuso, lo schermo non si riapre prima di due ore, evitando continue aperture e chiusure quando l'irradianza oscilla attorno alla soglia.
Effetto sul calcolo
Lo schermo agisce sull'apporto solare che attraversa la parte trasparente: quando è chiuso, l'apporto è ridotto dal fattore di riduzione della schermatura (g(gl+sh)/g(gl)) definito tra i dati solari del serramento. In caso di chiusura parziale, l'apporto è calcolato come combinazione tra la quota di superficie non schermata (a pieno apporto) e la quota schermata (apporto ridotto), in proporzione alla percentuale oraria.
🧭 Sintesi del comportamento
| Elemento | Casella di presenza | Profilo orario | Comportamento |
|---|---|---|---|
| Imposte | non spuntata | — | Nessun effetto: trasmittanza piena tutto l'anno |
| Imposte | spuntata | associato | Profilo orario in percentuale dell'utente |
| Imposte | spuntata | vuoto | Automatico ore di luce: chiuse di notte, aperte di giorno |
| Schermo | non spuntata | — | Nessun effetto: apporto solare senza riduzione da schermatura |
| Schermo | spuntata | associato | Profilo orario in percentuale dell'utente |
| Schermo | spuntata | vuoto | Automatico (NA.24): chiusura per irradianza > 200 W/m², apertura < 200 W/m² con almeno 2 ore trascorse dalla chiusura |
Gli automatismi (ore di luce per le imposte, soglia di irradianza per gli schermi) coprono i casi più comuni. Un profilo orario personalizzato è utile quando la gestione reale segue orari di occupazione o regole specifiche (es. schermatura chiusa solo in determinate fasce orarie, oscuranti azionati secondo abitudini d'uso) diverse dall'automatismo solare.
Per il significato fisico degli apporti solari e dei relativi fattori di riduzione vedi Componenti architettonici — Archivio Finestre; per la creazione dei profili orari in percentuale vedi Archivio dei profili orari.
