Calcolo dinamico - archivio profili orari
I profili orari annuali per il calcolo dinamico secondo UNI EN ISO 52016-1:2018 si creano e gestiscono nell'archivio Profili orari. Sono di due tipologie: profili di temperatura (per le temperature di set-point) e profili in percentuale (per gli apporti interni, la ventilazione e l'azionamento delle schermature).
La procedura di creazione è identica per le due tipologie: cambia solo la natura dei valori inseriti nel profilo giornaliero (gradi per la temperatura, valori percentuali per gli apporti/ventilazione). In questa pagina la procedura comune è descritta una volta sola; dove la maschera differisce, le due tipologie sono mostrate separatamente.
📂 Accesso
L'archivio è richiamabile in due modalità.

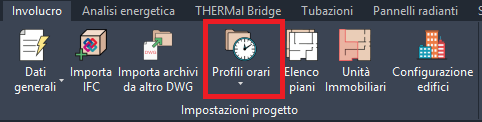

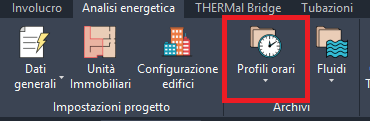

- Tramite l'apposito pulsante all'interno del pannello "Impostazioni progetto" nella scheda "Involucro" o del pannello "Archivi" nella scheda "Analisi energetica" della Barra comandi:
In questa modalità l'archivio consente di visualizzare e modificare i profili in entrambe le tipologie, ovvero in temperatura ed in percentuale.
- Tramite l'apposito pulsante "..." posto nell'estremità destra di ciascun campo della scheda "Calcolo dinamico" di ciascuna zona. In questo caso l'archivio "filtra" in automatico i soli profili di pertinenza al parametro da descrivere.

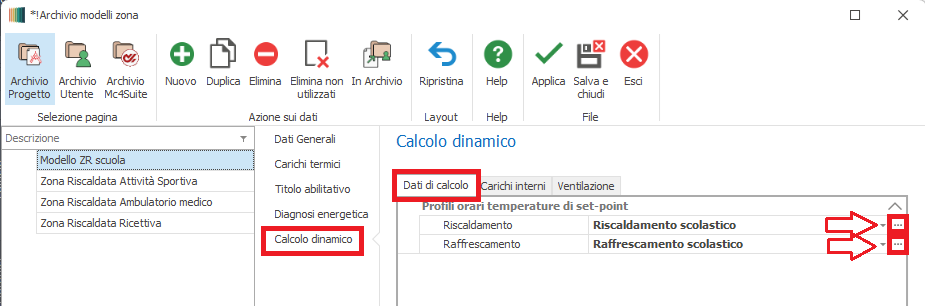

Profili di temperatura — dal campo dedicato all'associazione del profilo annuale di temperatura:

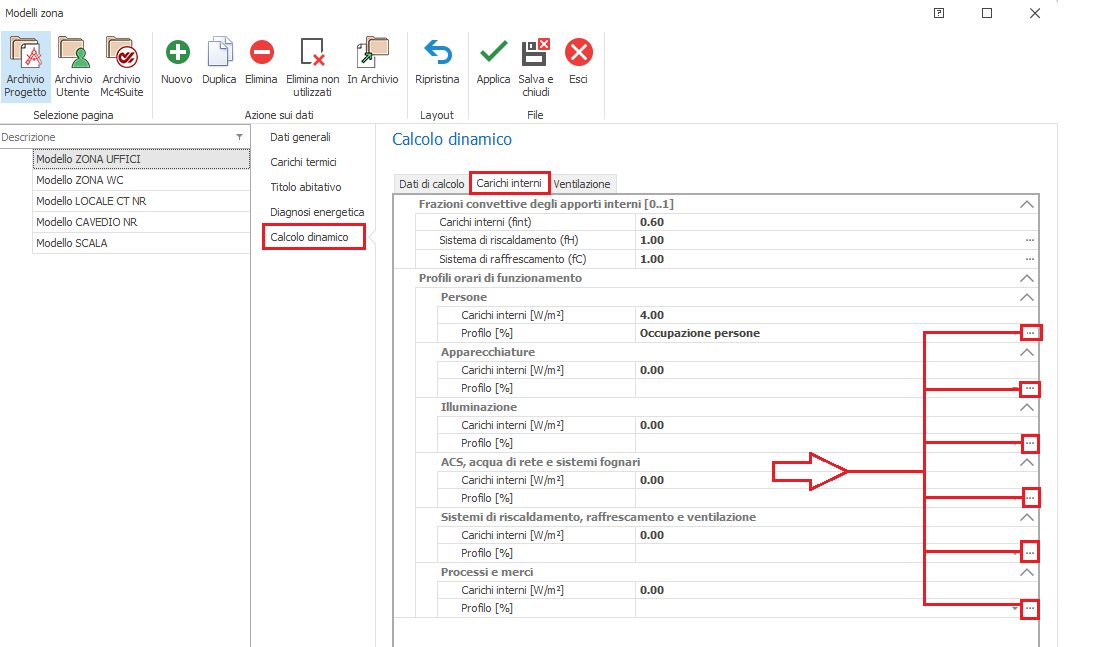

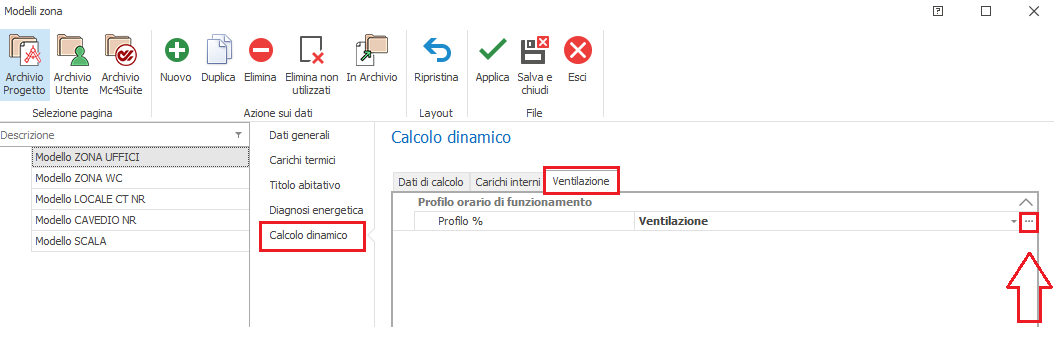

Profili in percentuale — dai campi dedicati all'associazione del profilo annuale del singolo apporto termico o della ventilazione:
 |
|---|
 |
🧩 Struttura a cascata dei profili
Un profilo orario annuale è costruito gerarchicamente, dal dettaglio giornaliero fino all'intero anno:
- Profilo giornaliero — i 24 valori orari di una giornata tipo.
- Profilo settimanale — l'associazione di un profilo giornaliero a ciascuno dei 7 giorni della settimana.
- Profilo annuale — la suddivisione dell'anno in periodi, a ciascuno dei quali è associato un profilo settimanale.
🛠 Creazione dei profili orari annuali
Tutti i comandi di impostazione dei profili orari annuali sono raccolti nella barra superiore; alcuni comandi dei periodi sono replicati anche nel bordo inferiore della sezione "Periodi del profilo".

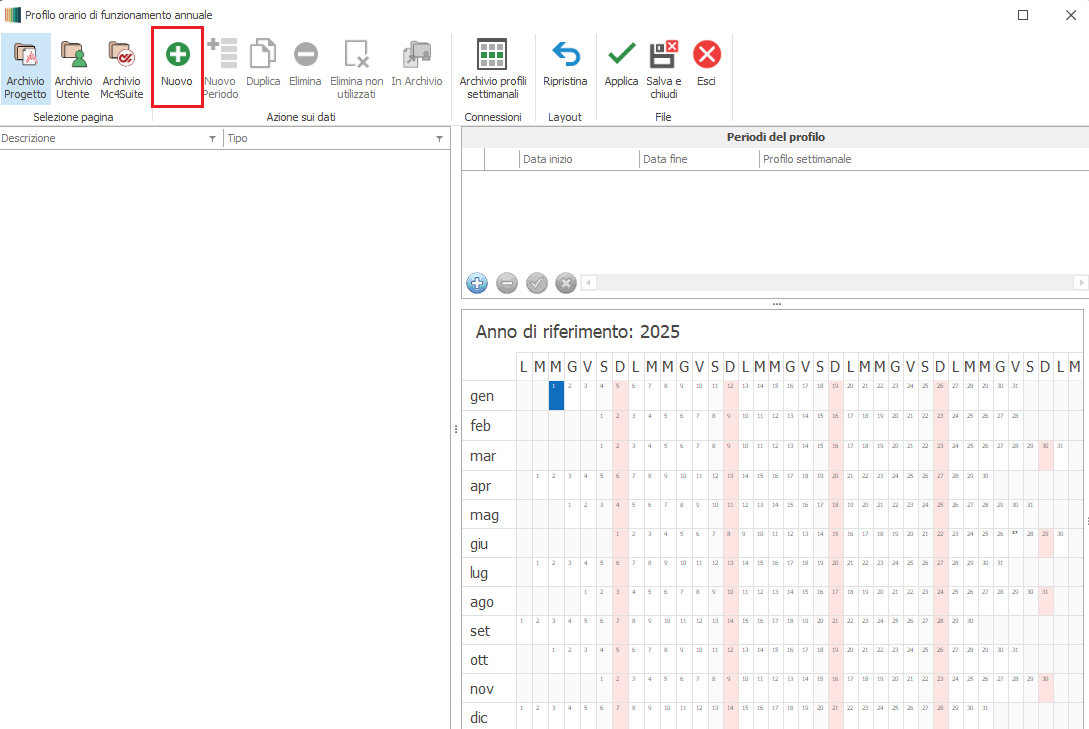

Per creare un nuovo profilo orario annuale o stagionale occorre cliccare sul pulsante Nuovo.

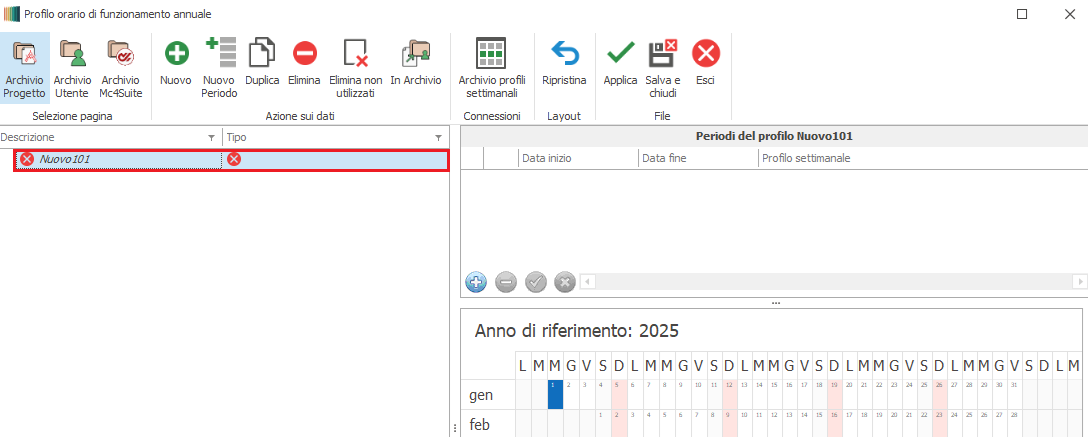

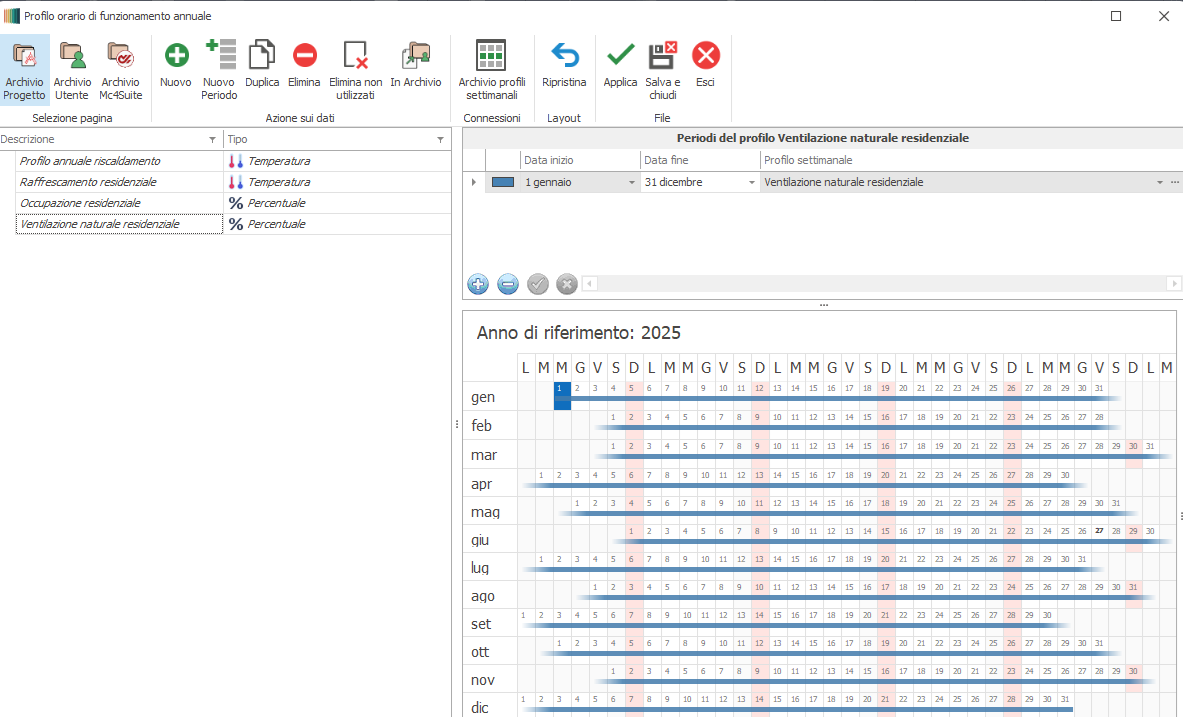

Verrà attivato un nuovo record con denominazione provvisoria alfanumerica; nella sezione di sinistra si potrà personalizzarne la descrizione e soprattutto specificarne la tipologia, optando per Temperatura o Percentuale. Se la creazione avviene accedendo dal modello di zona, la tipologia selezionabile sarà unicamente quella compatibile con il tipo di parametro da descrivere.
Assegnata la denominazione e la tipologia, il passaggio successivo consiste nella definizione dei sotto periodi; a tal fine è possibile cliccare sul pulsante Nuovo periodo posto nella barra superiore oppure sul pulsante di aggiunta collocato nel bordo inferiore della sezione "Periodi del profilo".

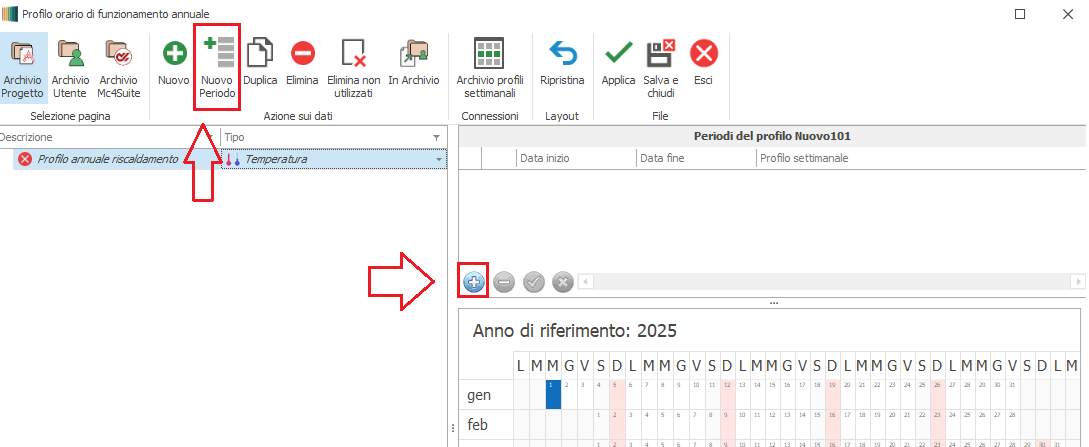

Profilo di temperatura

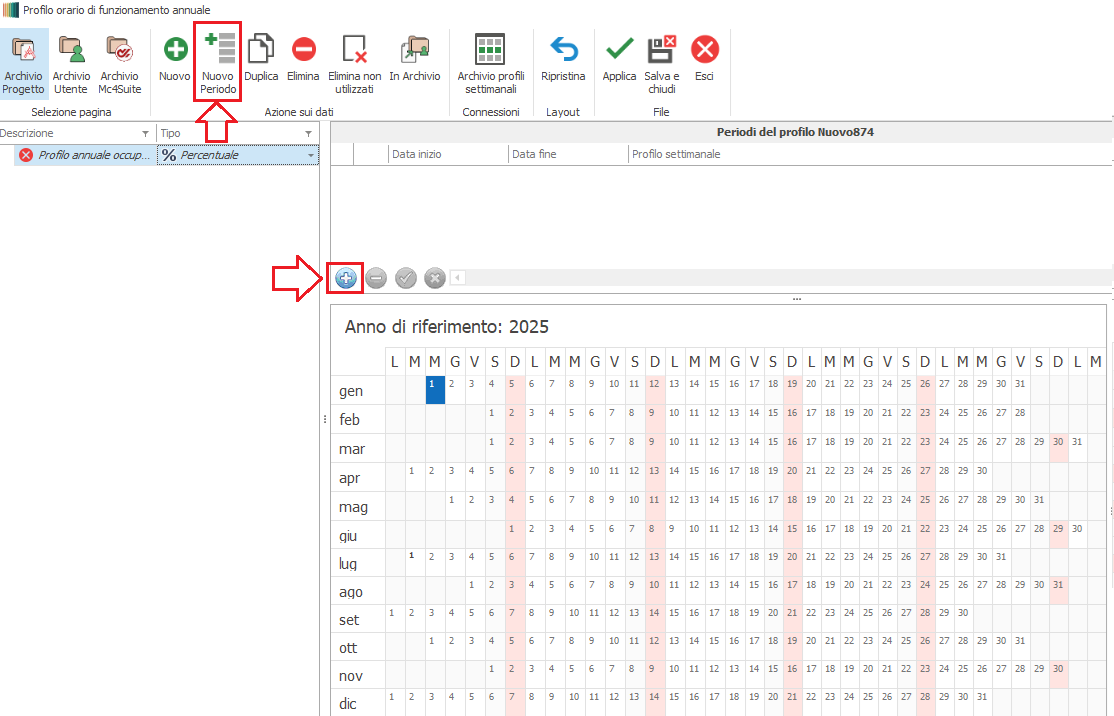

Profilo in percentuale
Rammentiamo che in prossimità del bordo inferiore della sezione "Periodi del profilo" è possibile ricorrere ad ulteriori pulsanti la cui funzione è descritta nella tabella sottostante:
| Pulsante |  |  |  |  |
|---|---|---|---|---|
| Funzione | Permette l'inserimento di un nuovo record | Consente l'eliminazione di un record creato in precedenza | Permette la conferma di una modifica operata sulla descrizione del record | Consente l'annullamento della modifica operata sulla descrizione del record |

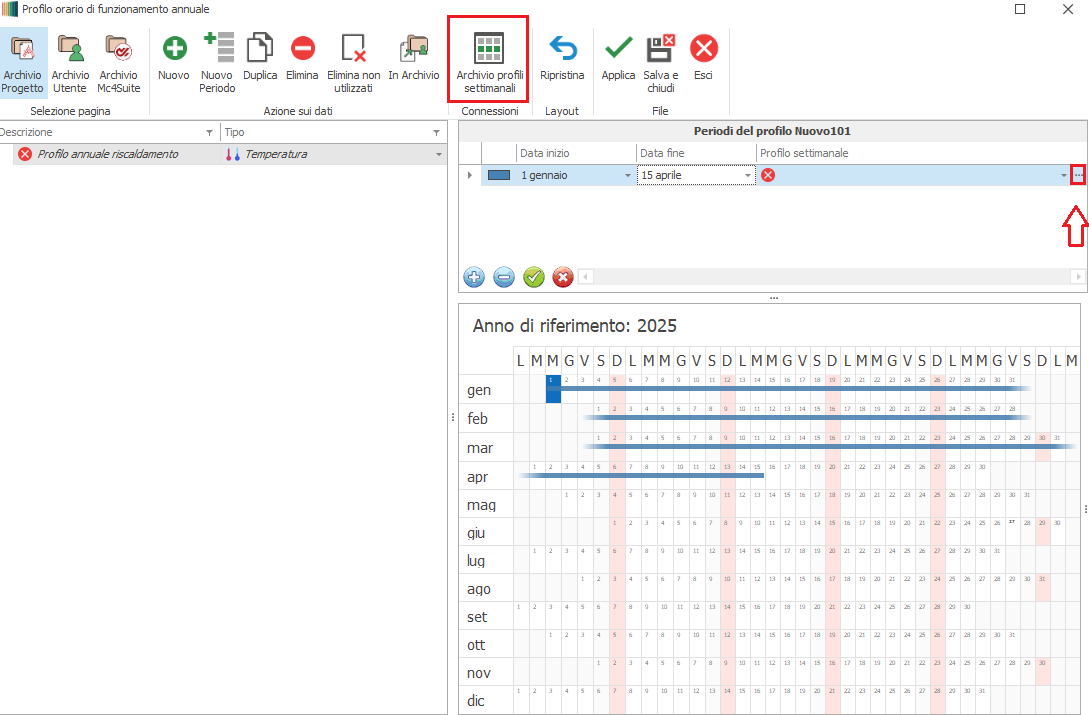

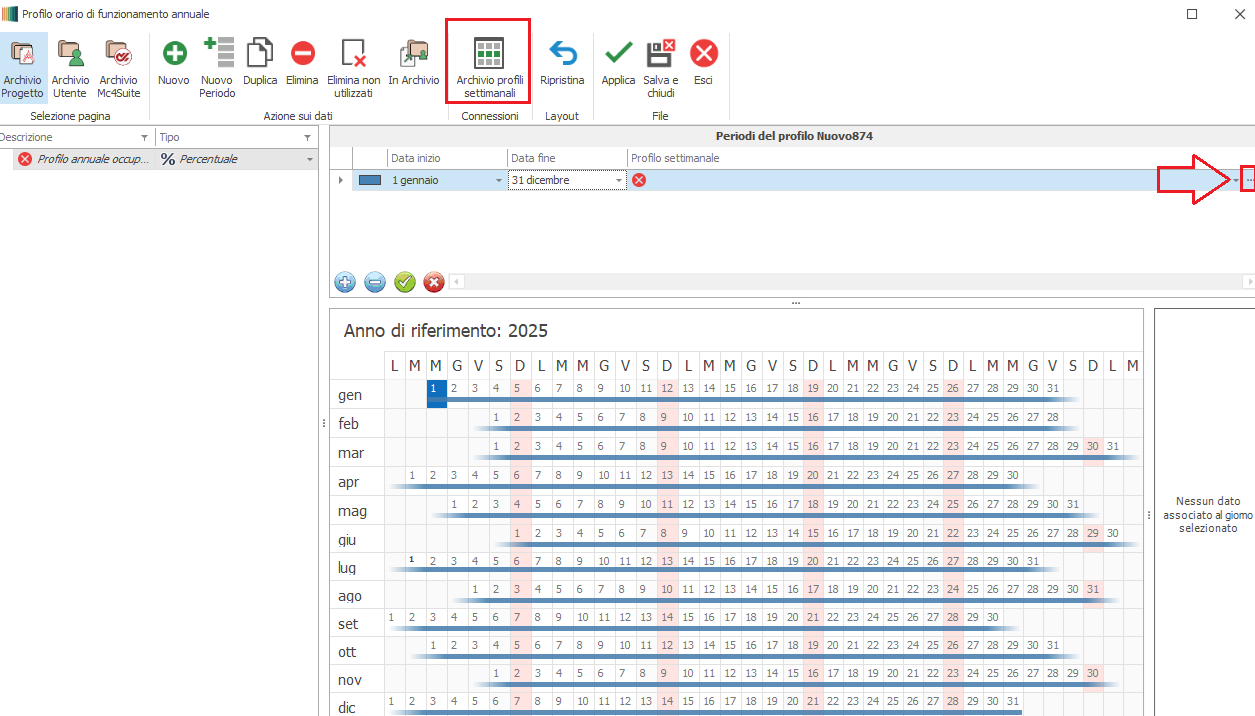

Nell'ambito della sezione di destra, viene aggiunto un nuovo record nell'ambito del quale occorre definire:
- la Data inizio del periodo
- la Data fine del periodo
- il Profilo settimanale da assegnare al periodo.
Profilo di temperatura
Profilo in percentuale
Il profilo settimanale, se non ancora esistente, dev'essere creato ex novo accedendo al relativo archivio raggiungibile cliccando sul pulsante posto nell'estremità destra del record stesso oppure sulla voce "Archivio profili settimanali" posto nella barra superiore.
Si aprirà l'archivio contestuale dei Profili orari settimanali.
🛠 Creazione dei profili orari settimanali
Tutti i comandi di editing dei profili orari settimanali sono raccolti nella barra superiore.

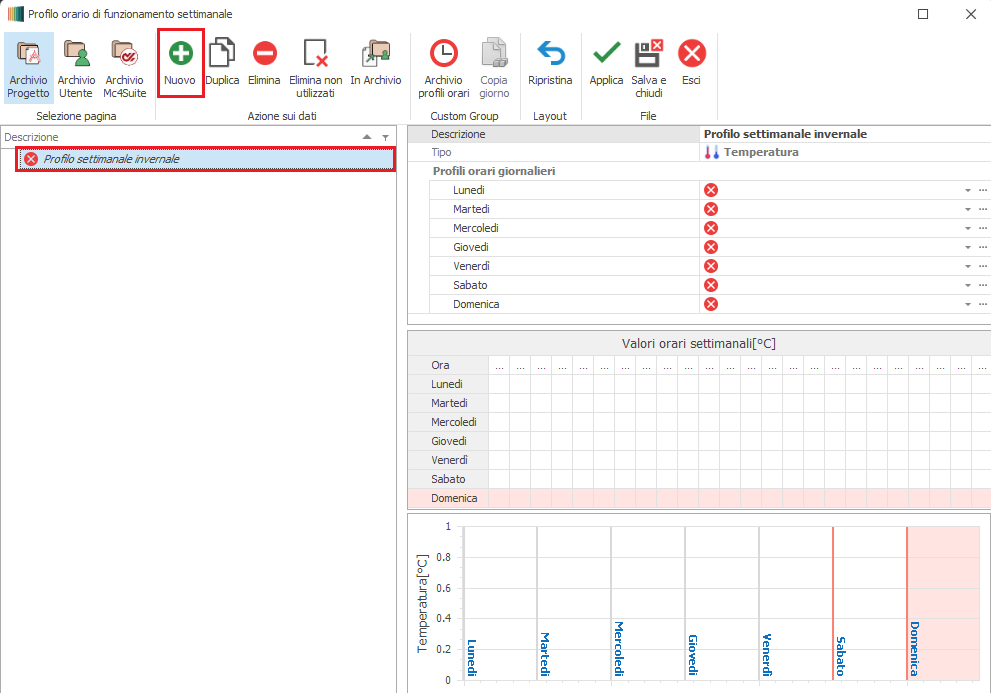

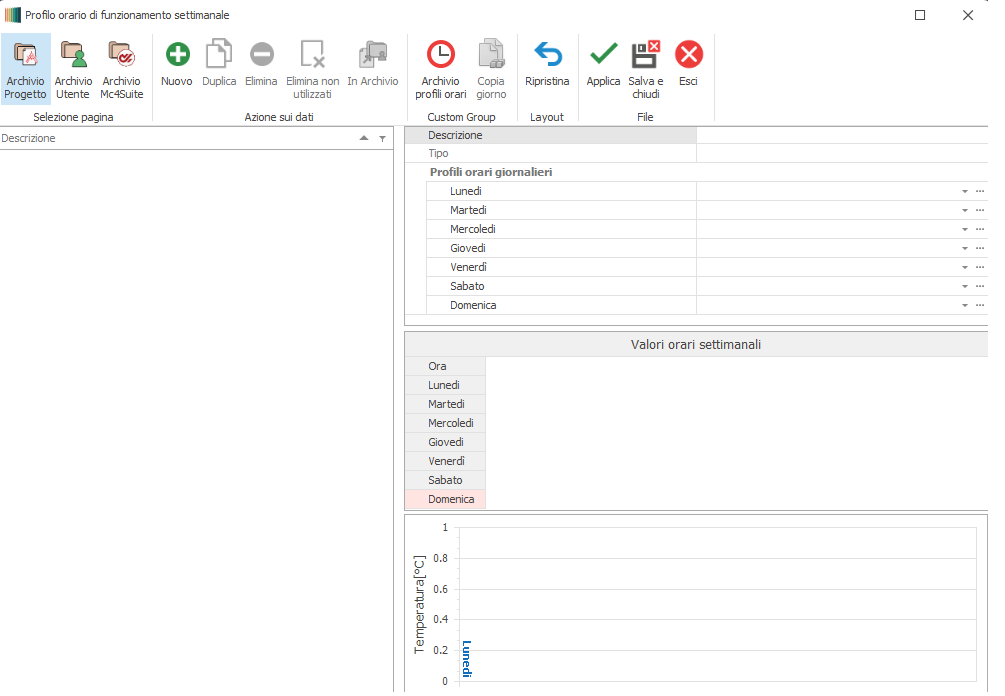

Per creare un nuovo profilo orario settimanale occorre cliccare sul pulsante Nuovo.

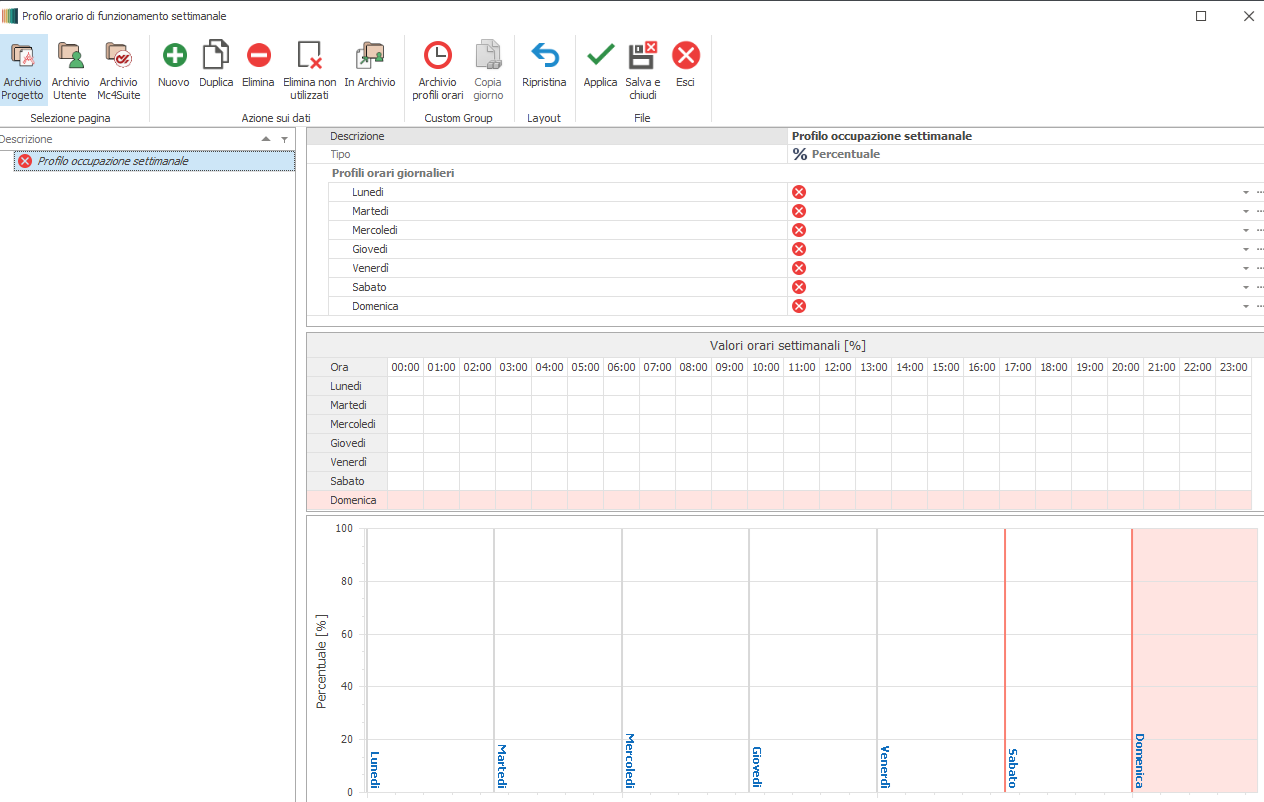

Profilo di temperatura
Profilo in percentuale
Verrà attivato un nuovo record con denominazione provvisoria alfanumerica; nella sezione di destra si potrà:
- personalizzarne la descrizione
- assegnare a ciascun giorno della settimana, il relativo Profilo orario giornaliero.
La tipologia del profilo (Temperatura o Percentuale) è automaticamente assegnata in base alla scelta operata per il profilo orario annuale. Se la creazione avviene accedendo dal modello di zona, la tipologia selezionabile sarà unicamente quella relativa con il tipo di parametro da descrivere (ovvero Temperatura per temperatura di set point, Percentuale per carico endogeno, presenza di ventilazione, presenza di schermatura solare o oscurante).
Profilo di temperatura
Profilo in percentuale

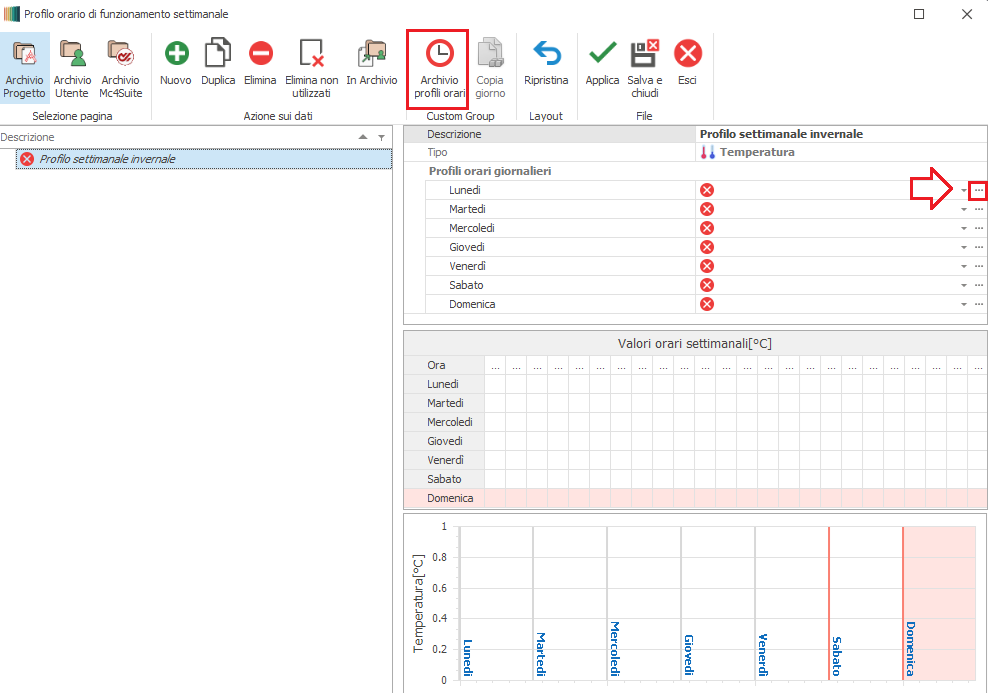

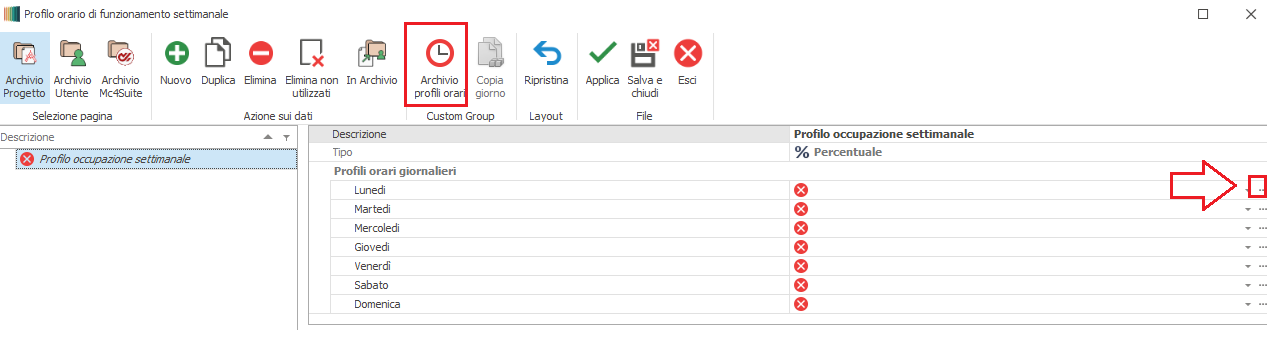

Il profilo giornaliero, se non ancora esistente, dev'essere creato ex novo accedendo al relativo archivio raggiungibile cliccando sul pulsante posto nell'estremità destra del record stesso oppure sulla voce "Archivio profili orari" posto nella barra superiore.
Si aprirà l'archivio contestuale dei Profili orari giornalieri.
Profilo di temperatura
Profilo in percentuale
🛠 Creazione dei profili orari giornalieri
Tutti i comandi di editing dei profili orari giornalieri sono raccolti nella barra superiore.

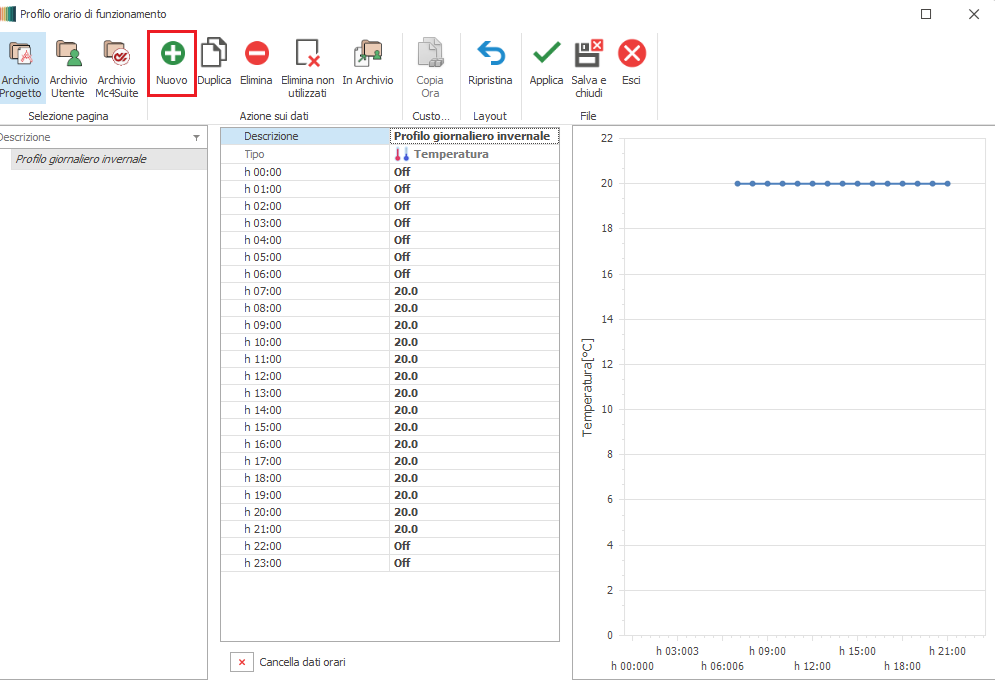

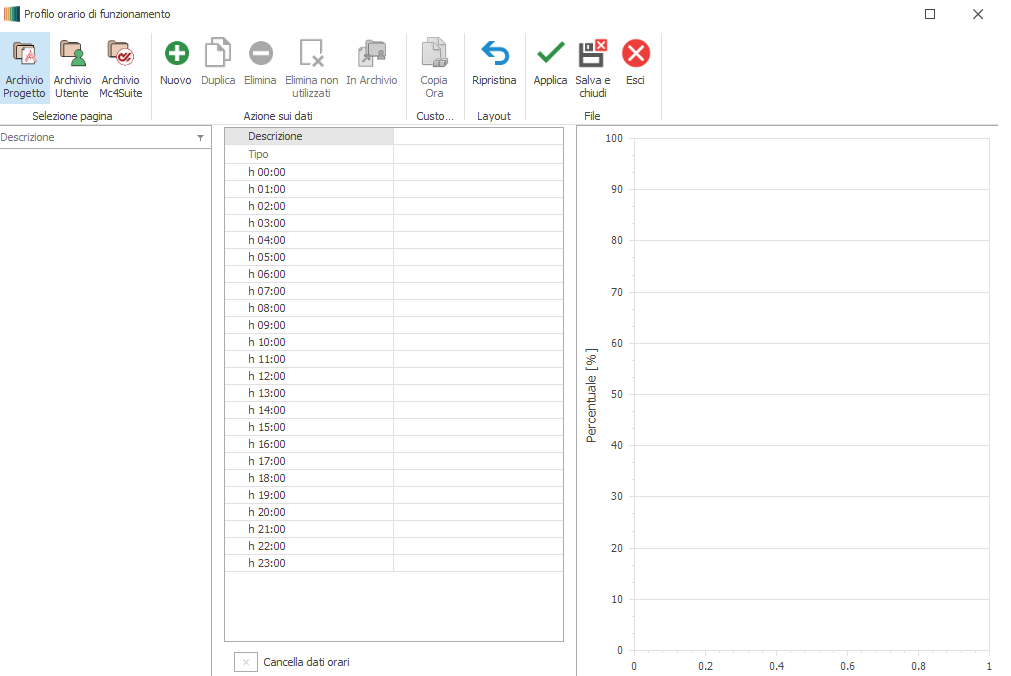

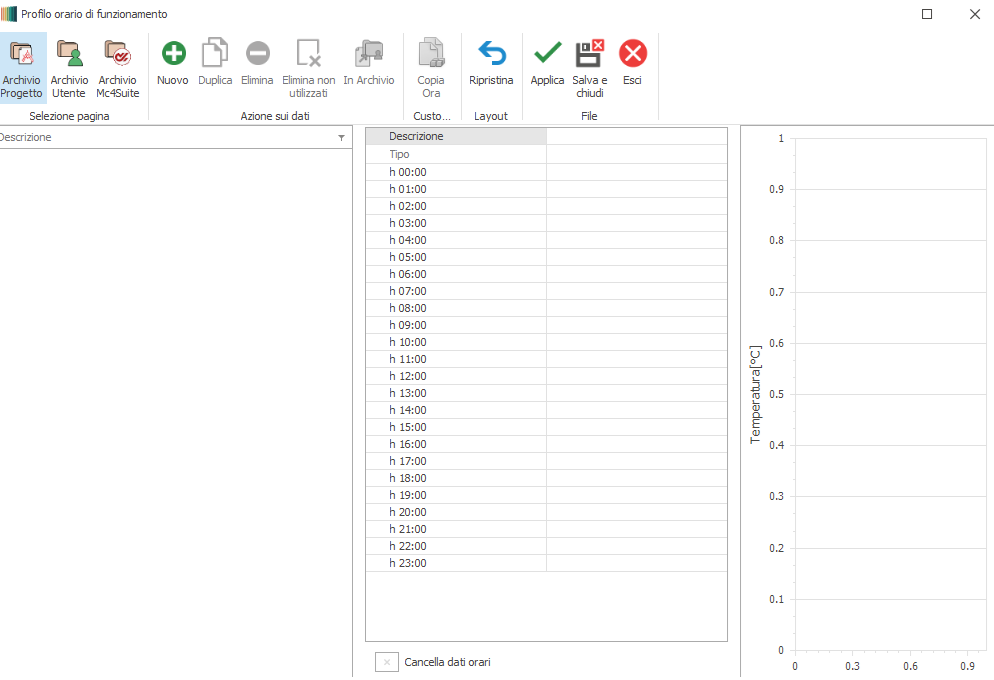

Per creare un nuovo profilo orario giornaliero occorre cliccare sul pulsante Nuovo.
Profilo di temperatura
Profilo in percentuale

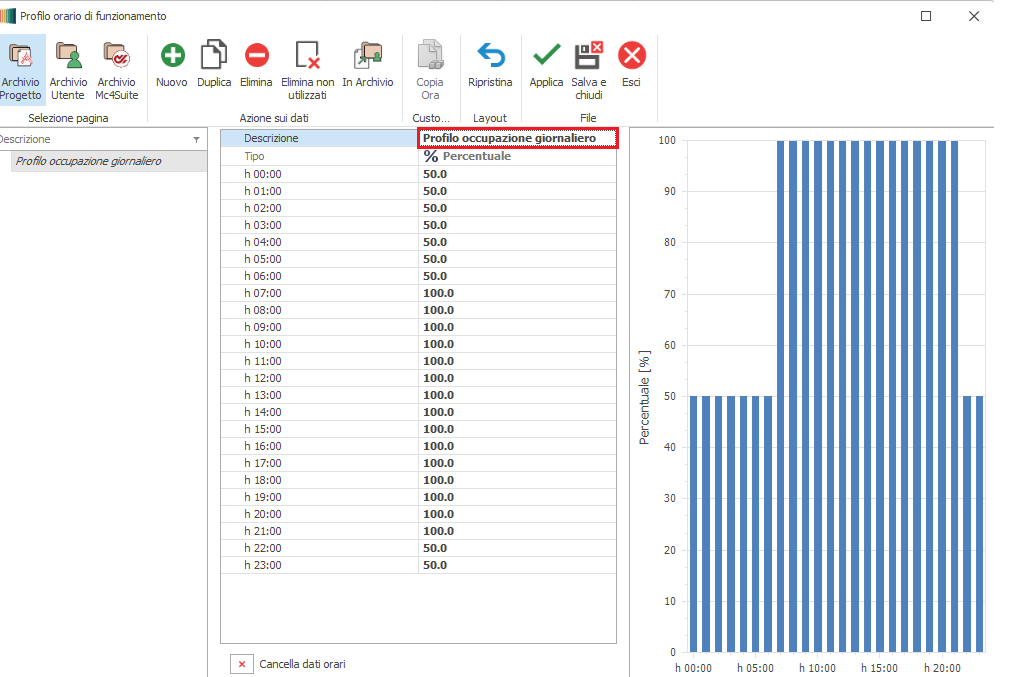

Verrà attivato un nuovo record con denominazione provvisoria alfanumerica; si potrà personalizzarne la descrizione e inserire i valori per ciascuna ora del giorno. I valori dipendono dalla tipologia del profilo:
- Profilo di temperatura — si inseriscono i valori di temperatura per ciascuna ora del giorno; il valore OFF indica la condizione di spegnimento dell'impianto.
- Profilo in percentuale — si inseriscono i valori in termini percentuali per ciascuna ora del giorno.
Cliccando sul pulsante "Salva e chiudi", si confermerà la creazione (o modifica) del profilo giornaliero, si chiuderà l'archivio dei profili giornalieri e si tornerà, in cascata, nel menu di editing dell'archivio immediatamente superiore ovvero l'Archivio dei Profili settimanali.
🛠 Finalizzazione dei profili orari settimanali

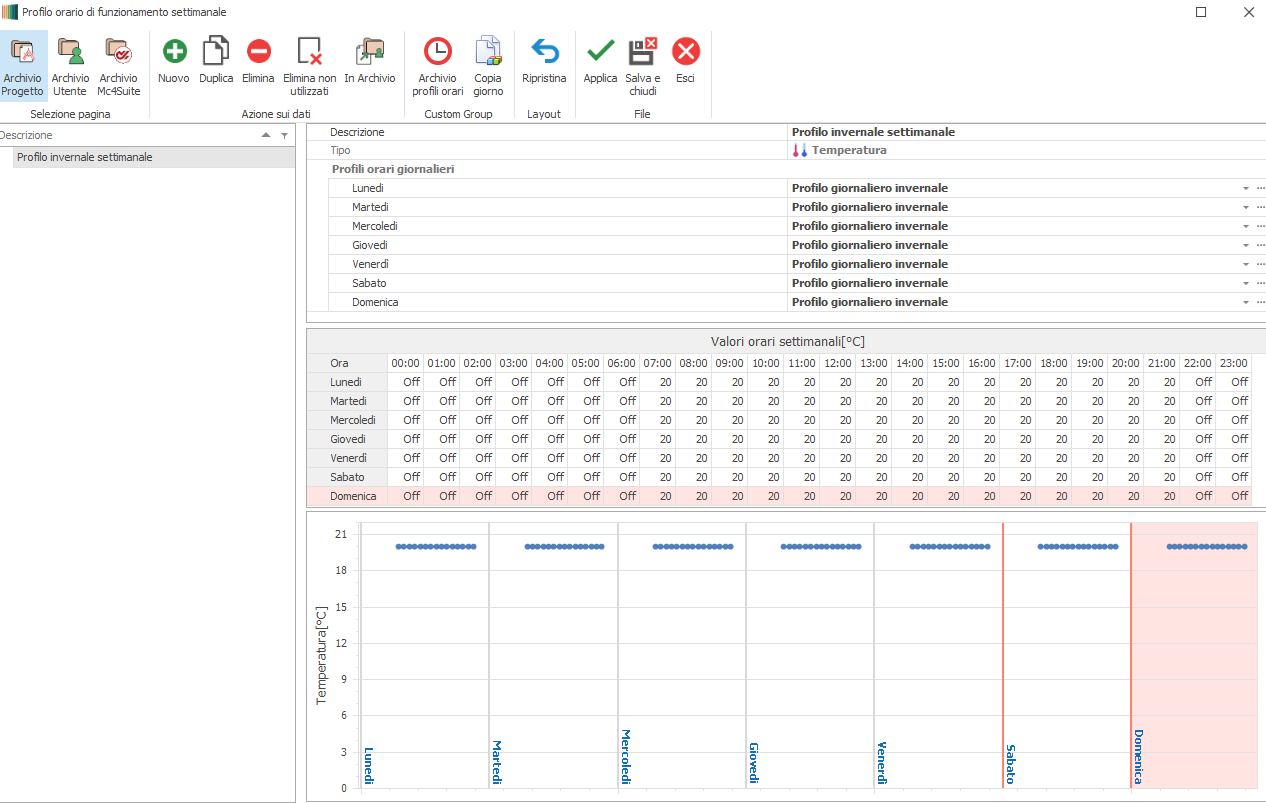

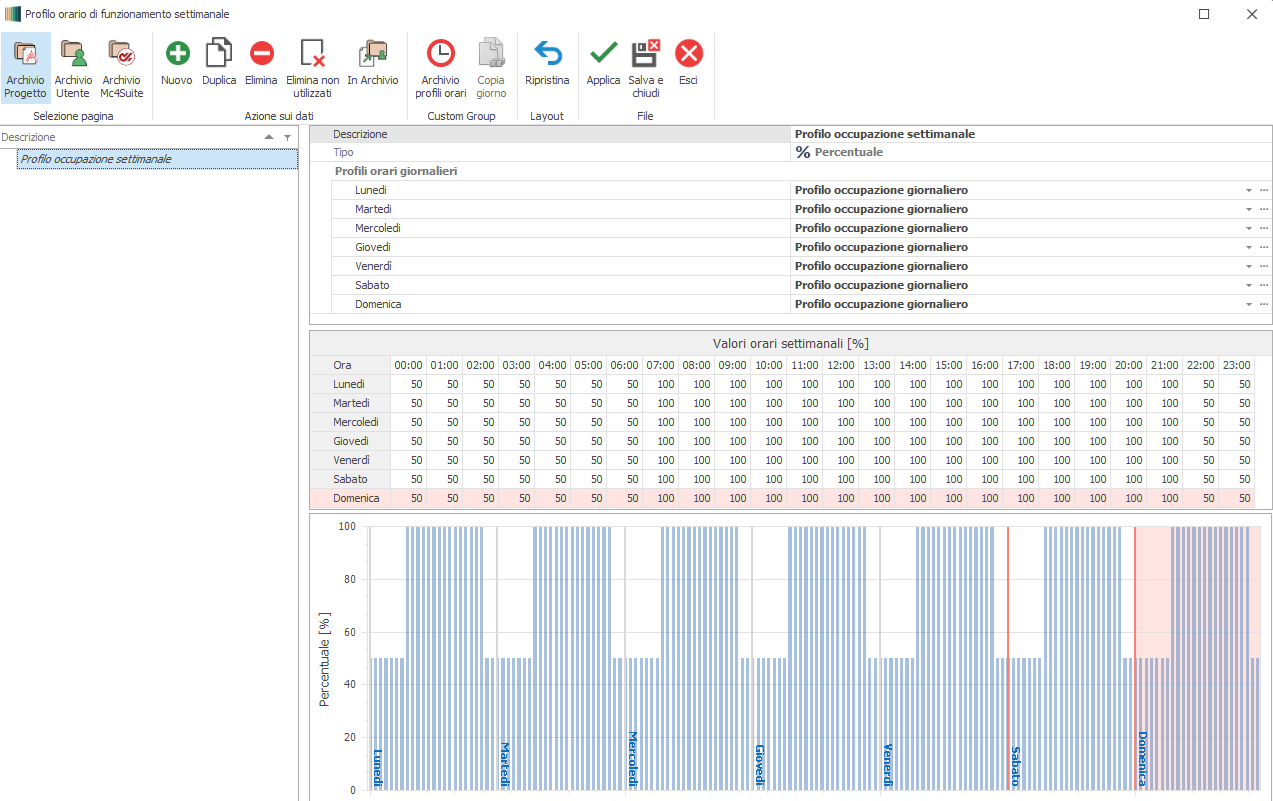

Creati i profili giornalieri, si potranno associare a ciascun giorno del corrispondente profilo settimanale creato in precedenza.
Profilo di temperatura
Profilo in percentuale
Cliccando sul pulsante "Salva e chiudi", si confermerà la creazione (o modifica) del profilo settimanale, si chiuderà l'archivio dei profili settimanali e si tornerà, in cascata, nel menu di editing dell'archivio immediatamente superiore ovvero l'Archivio dei Profili Orari Annuali.
🛠 Finalizzazione dei profili orari annuali
Creati i profili settimanali, si potranno associare a ciascun periodo del corrispondente profilo annuale creato in precedenza.
Profilo di temperatura
Profilo in percentuale

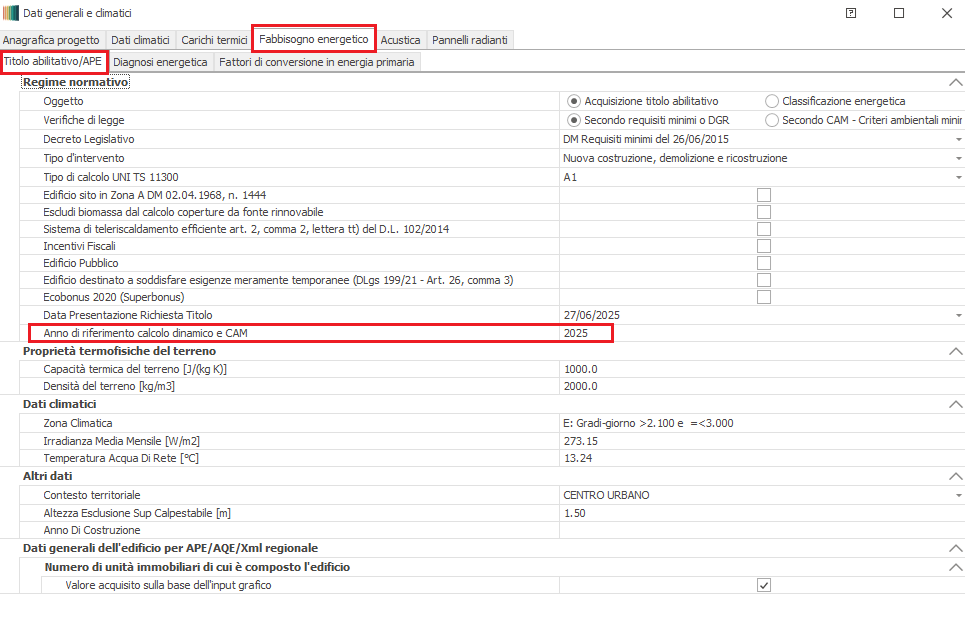

L'anno di riferimento permette di avvalersi della successione dei giorni feriali e festivi caratteristici dell'anno prescelto; esso si imposta all'interno del menu "Dati generali", scheda "Fabbisogno energetico", sotto scheda "Titolo abilitativo/APE".
Gli anni bisestili vengono ricondotti ad un anno ordinario di 365 giorni (escludendo quindi la data del 29 febbraio) in quanto l'anno di riferimento per i dati climatici orari (TRY, Test Reference Year) è il 2015, non bisestile, e i dati orari climatici forniti dal CTI (Comitato Termitecnico Italiano) sono forniti per un periodi di 365 giorni.
In caso l'utente imposti un anno di riferimento bisestile il 29 febbraio non verrà quindi considerato ai fini di calcolo. Per ovviare al problema di un anno bisestile di 366 il software automaticamente gestirà il giorno in più, per allineare i dati climatici a quelli di profili di funzionamento e altri dati orari legati all'anno di riferimento.
Nei risultati di calcolo il 29 febbraio non verrà visualizzato oppure non conterrà dati (es. nei grafici dei risultati orari del calcolo dinamico).
In particolare:
- non si può selezionare il 29 febbraio come data di inizio o data di fine di un periodo del profilo annuale
- non si può selezionare il 29 febbraio nel calendario della maschera profili orari
- non verrà considerato come data per l'analisi dei C.A.M. (es: come giorno più freddo dell'anno in occupazione ecc.)

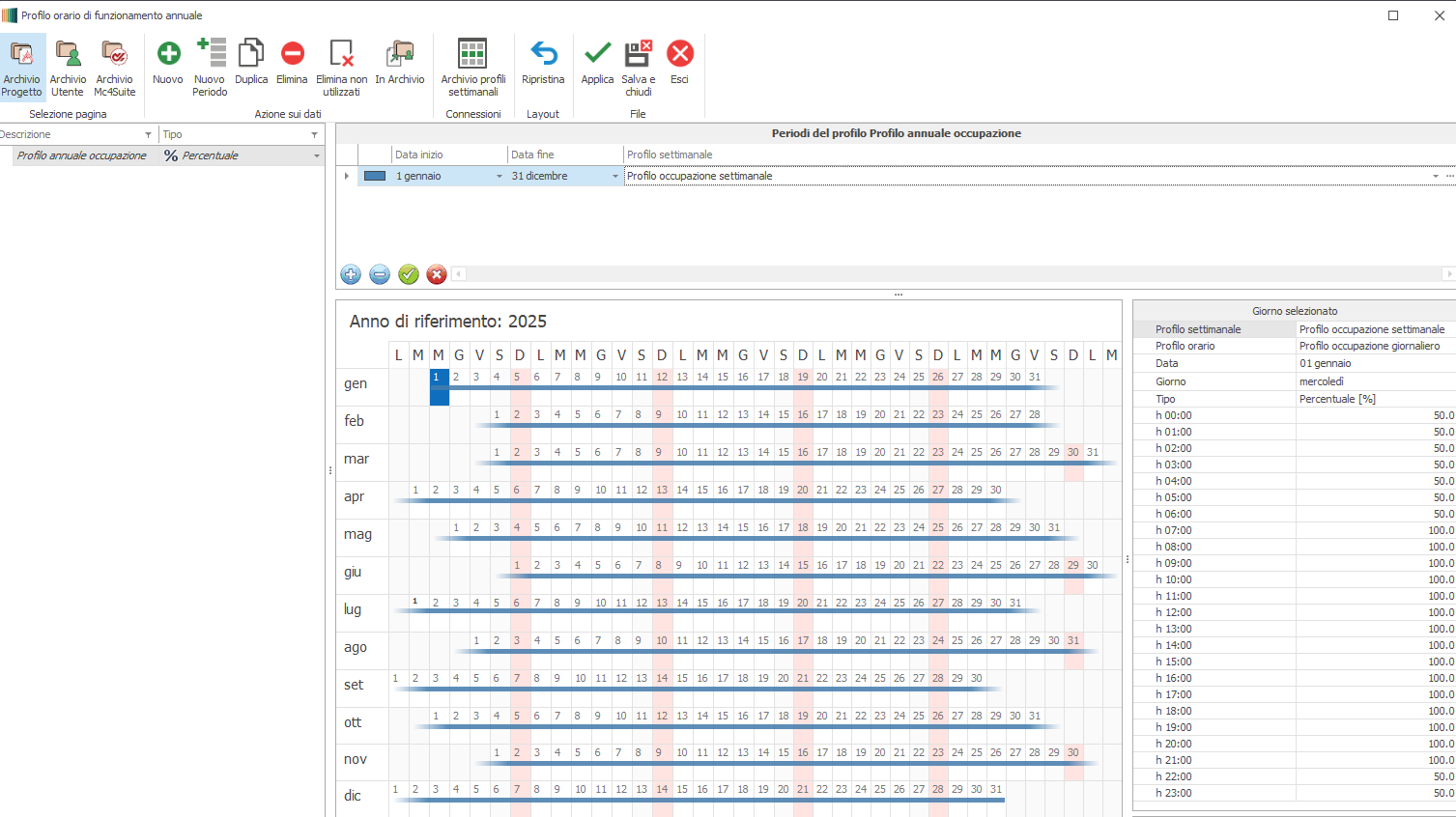

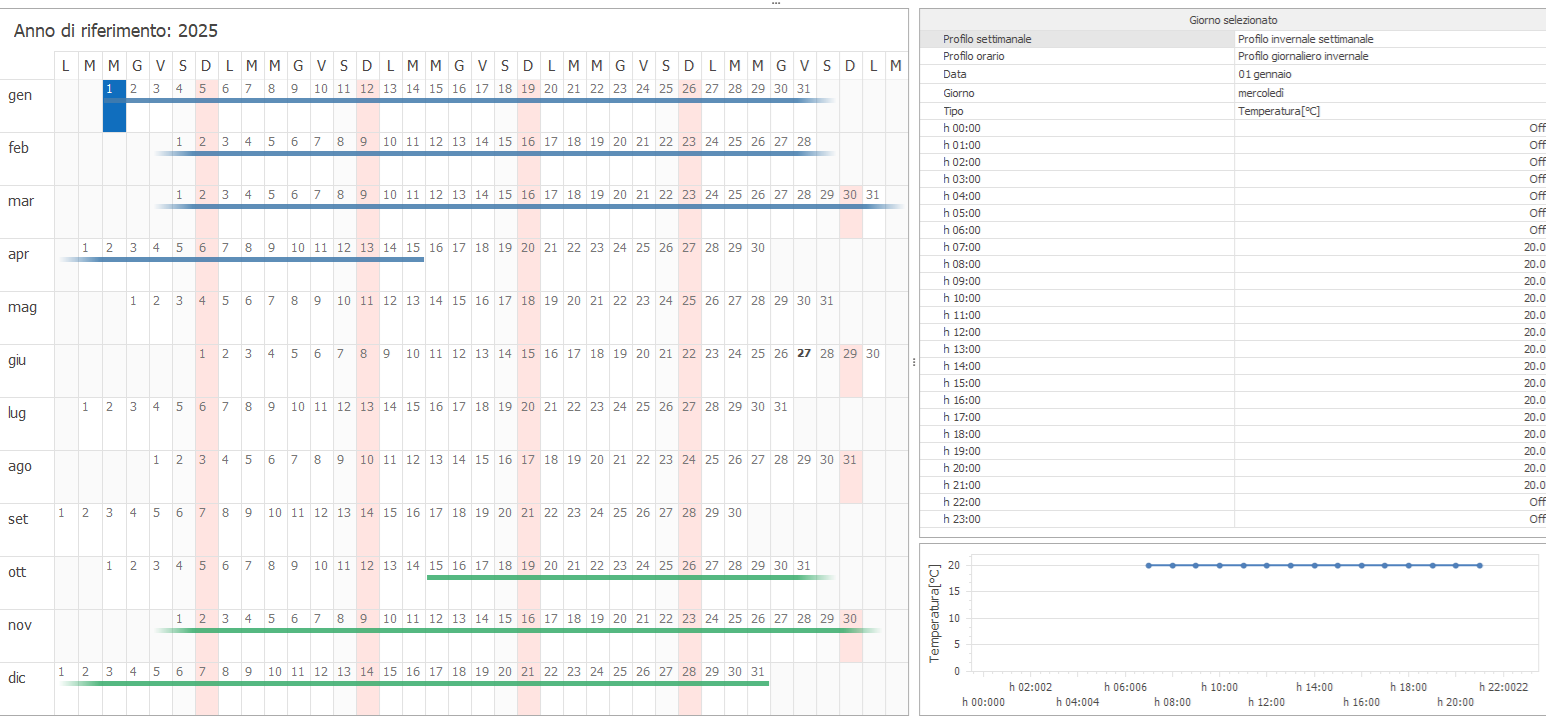

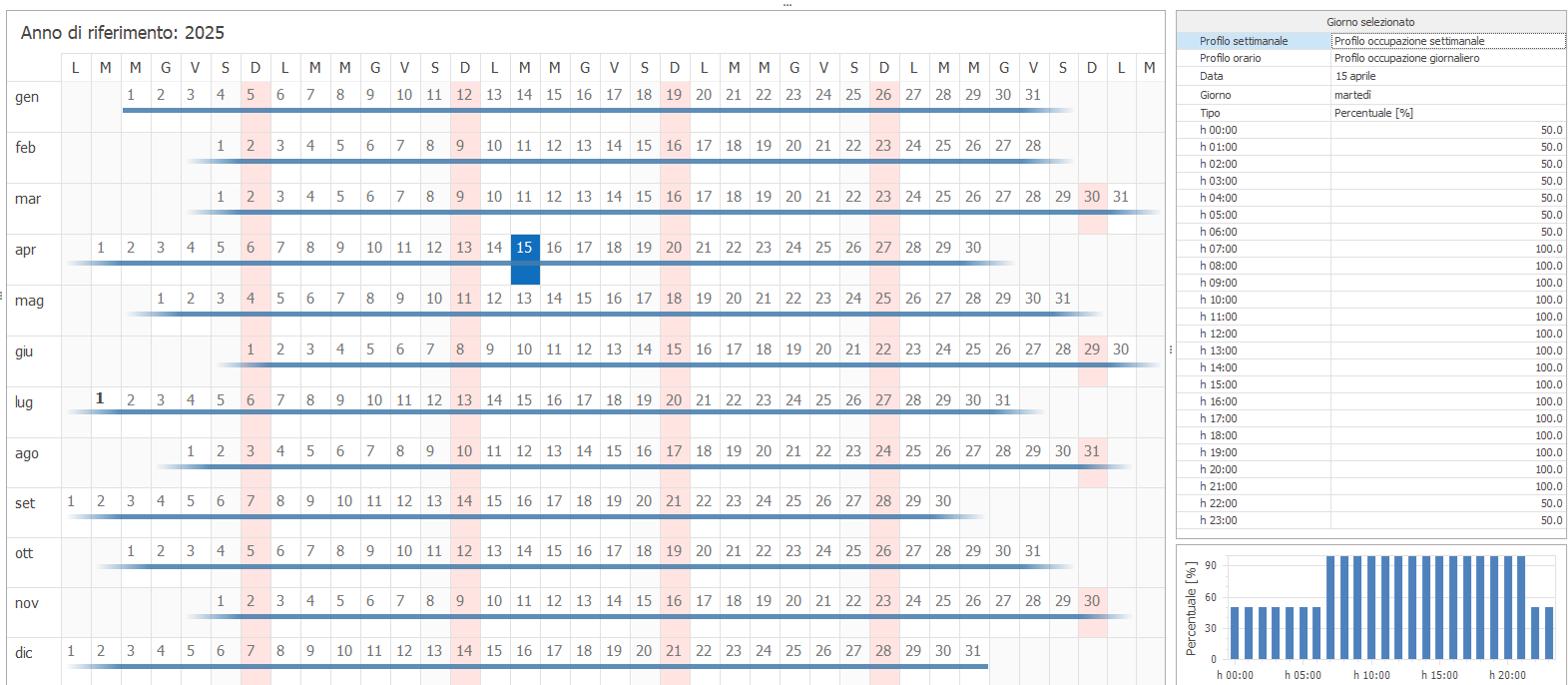

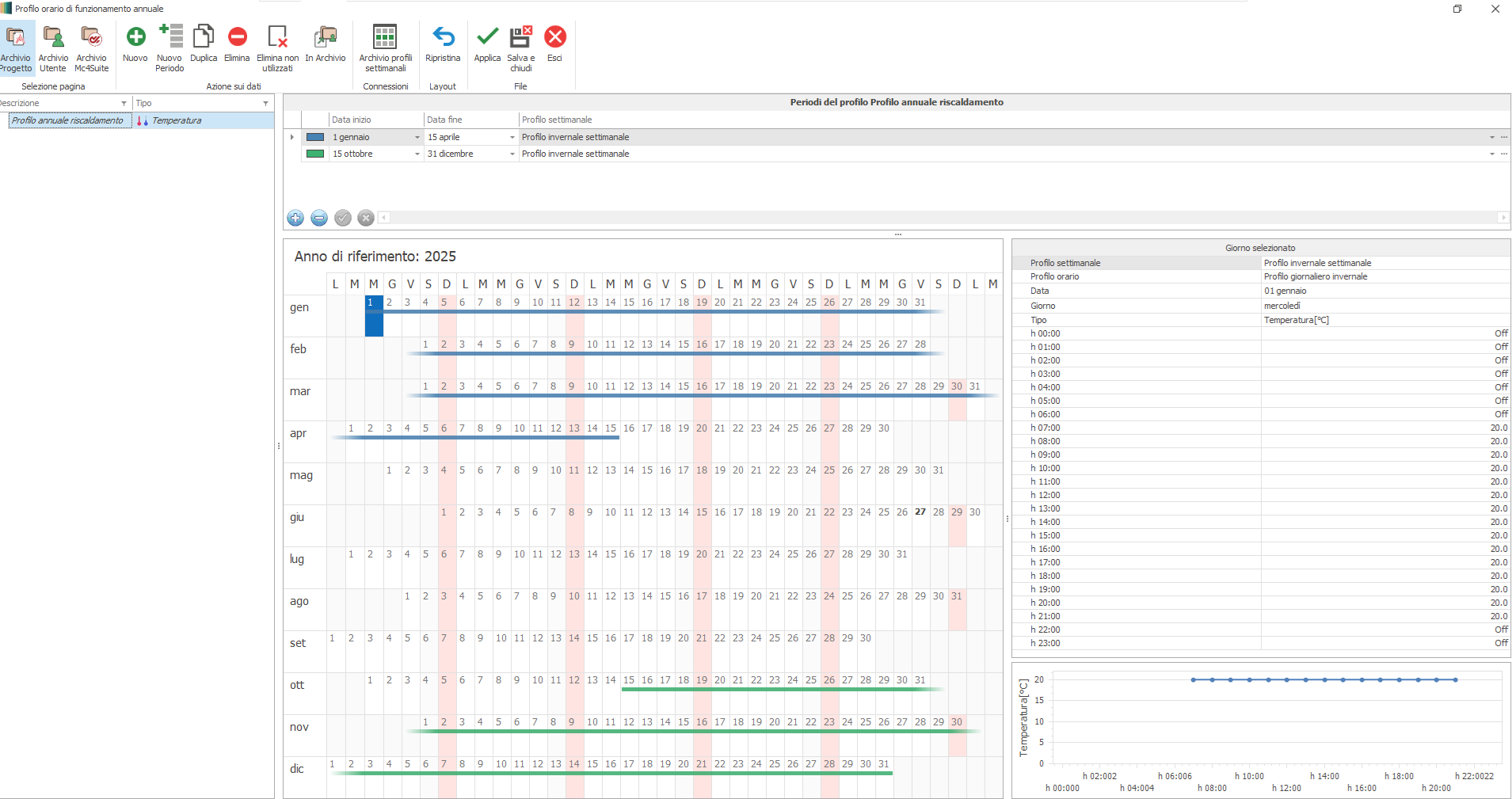

🛠 Calendario profilo annuale
L'intero profilo annuale viene visualizzato sottoforma di calendario, suddiviso nei suoi eventuali sotto periodi.
Permette di avere in un'unica vista l'immediata conformazione del profilo annuale, in modo tale da individuare immediatamente il profilo settimanale ed il profilo giornaliero associati a ciascun giorno.
Selezionato uno specifico giorno, tali informazioni vengono visualizzate nella sezione di destra; in essa è riportata anche la struttura del profilo giornaliero, sia in formato tabellare che in formato grafico.
Profilo di temperatura
Profilo in percentuale
