Calcolo dinamico - dati di zona

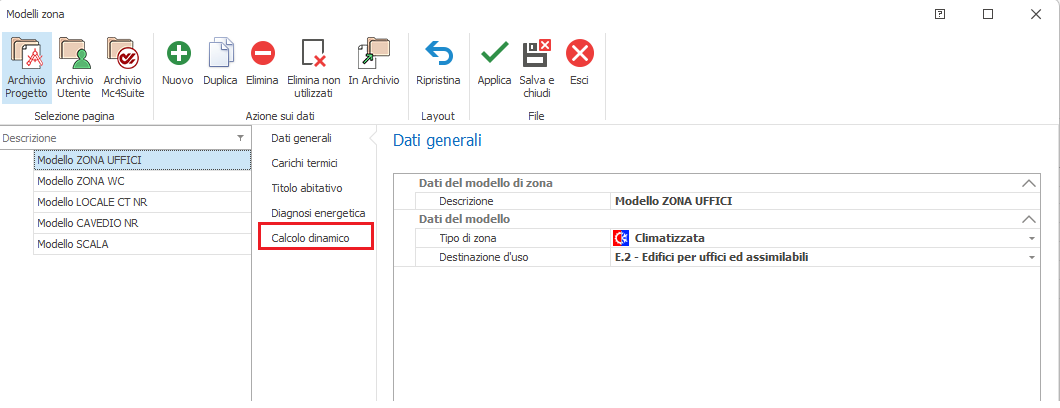

I dati specifici della zona per il calcolo energetico in regime dinamico sono ubicati all'interno della scheda Calcolo dinamico del modello di zona impiantistica.
📋 Dati di Zona
La scheda è suddivisa in tre sezioni principali:
- Dati di calcolo
- Carichi interni
- Ventilazione

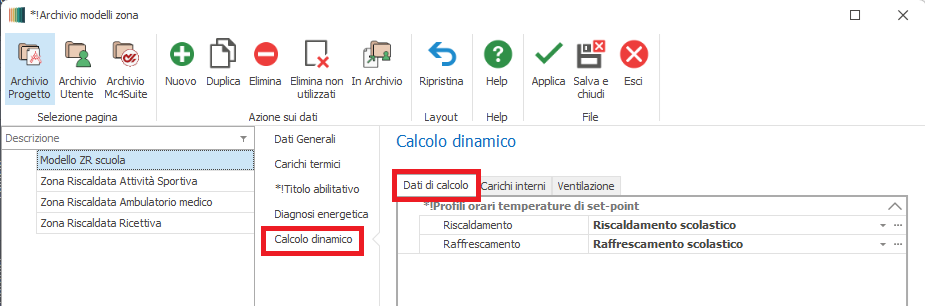

⚙️ Dati di Calcolo
| Campo | Descrizione |
|---|---|
| Profilo orario set point riscaldamento | Tramite il menù a tendina selezionare il profilo di temperatura creato nell'archivio "Profili orari". Il tasto all'estremità destra consente di accedere direttamente all'archivio. |
| Theta,red,H [°C] | Temperatura di attenuazione dell'impianto in regime di riscaldamento. |
| Theta,nocc,H [°C] | Temperatura di non occupazione dell'impianto in regime di riscaldamento. |
| Profilo orario set point raffrescamento | Tramite il menù a tendina selezionare il profilo di temperatura creato nell'archivio "Profili orari". Il tasto all'estremità destra consente di accedere direttamente all'archivio. |
| Theta,red,C [°C] | Temperatura di attenuazione dell'impianto in regime di raffrescamento. |
| Theta,nocc,C [°C] | Temperatura di non occupazione dell'impianto in regime di raffrescamento. |

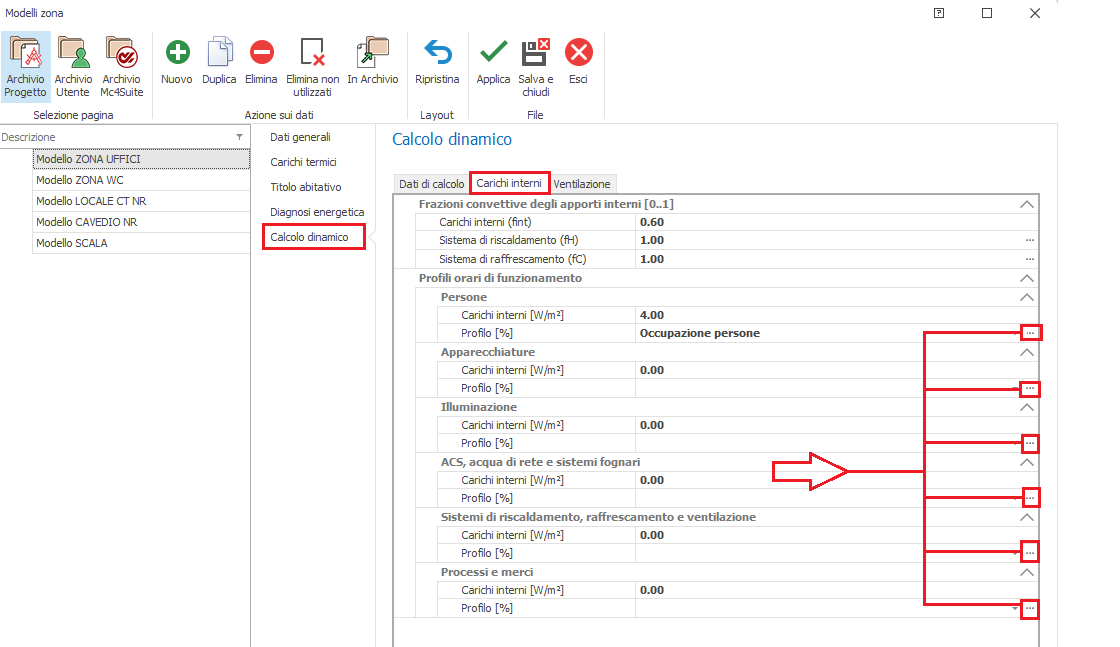

🔥 Carichi Interni
Frazioni convettive degli apporti interni
| Campo | Descrizione |
|---|---|
| Carichi interni (f int) | Il valore suggerito da norma è 0,4. |
| Sistema di riscaldamento (f H) | Desumibile in funzione della tipologia di sistema di emissione tramite la tabella richiamabile dal pulsante all'estremità destra. In assenza di informazioni, si assume il valore normativo di 0,4. |
| Sistema di raffrescamento (f C) | Desumibile in funzione della tipologia di sistema di emissione tramite la tabella richiamabile dal pulsante all'estremità destra. In assenza di informazioni, si assume il valore normativo di 0,4. |
Tipologie di apporti interni e relativi profili orari
Per ciascuna tipologia occorre inserire l'entità in [W/m²] degli apporti gratuiti e associare il corrispondente profilo di occupazione orario creato nell'archivio dei profili orari. Il profilo specifica, in termini percentuali, l'entità del carico nelle 24 ore giornaliere, ed è funzione del tipo di destinazione d'uso dell'immobile.
| Tipologia | Descrizione |
|---|---|
| Persone | Apporti derivanti dalla presenza di persone. Per edifici non residenziali può variare tra giorno feriale e festivo. |
| Apparecchiature | Apporti derivanti dalla presenza di apparecchiature che cedono calore all'ambiente. |
| Illuminazione | Apporti derivanti dalla presenza di dispositivi per l'illuminazione che cedono calore all'ambiente. |
| ACS, acqua di rete e sistemi fognari | Apporti derivanti dalla presenza di sistemi di distribuzione o scarico di acqua calda. |
| Sistemi di riscaldamento, raffrescamento, ventilazione | Apporti derivanti dalla presenza di componenti dei sistemi di riscaldamento, ventilazione o VMC. |
| Processi e merci | Apporti derivanti da processi produttivi o merci presenti nell'ambiente. |

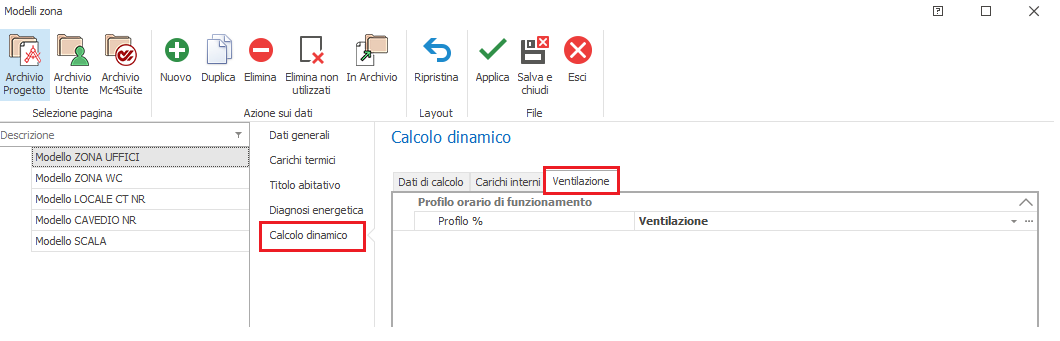

💨 Ventilazione
Il motore di calcolo dinamico acquisisce il valore di portata d'aria della singola zona in base alla compilazione dei dati relativi eseguita all'interno della scheda Titolo abilitativo/APE - Dati di calcolo secondo le indicazioni della UNI/TS 11300-1:2014.
In corrispondenza del campo Profilo [%] si dovrà associare il profilo orario di presenza della portata d'aria lungo le 24 ore giornaliere.
