Visualizzazione Frontiere Ambiente

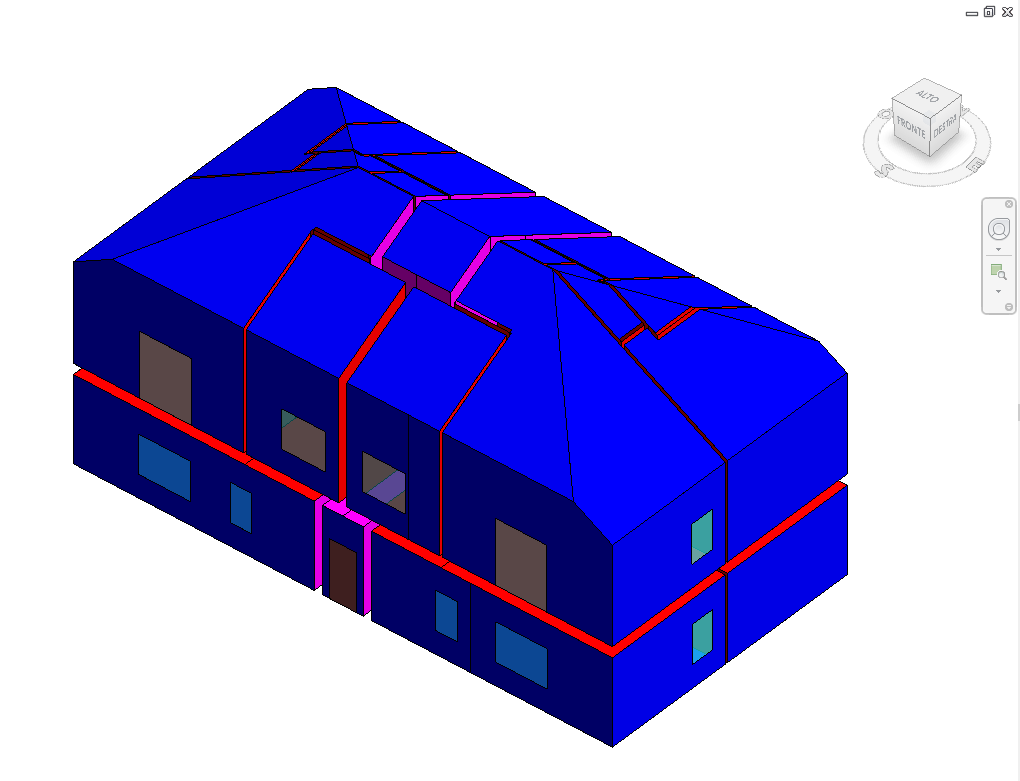

Questo comando restituisce una visualizzazione tridimensionale di tutte le frontiere (superfici) scambianti che Mc4Suite ha individuato nell'edificio, codificate per colore in base alle loro caratteristiche.
📂 Accesso

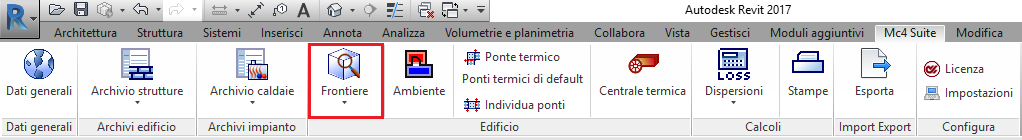

Menu: Mc4Suite > Edificio
🛠 Convenzione cromatica
| Colore | Significato |
|---|---|
| Blu | Frontiere a contatto con l'aria esterna |
| Rosso | Frontiere adiabatiche, non attraversate da alcun flusso termico |
| Magenta | Frontiere con esposizione "Calcolata" che separano ambienti Climatizzati da ambienti Non climatizzati; frontiere con esposizione fissata di tipo "Interna", "Esterna", "Controterra" o "Verso zona non climatizzata" |
🔧 Analisi di frontiere non visibili
Se si vogliono analizzare le frontiere non in vista, sono disponibili diversi strumenti.

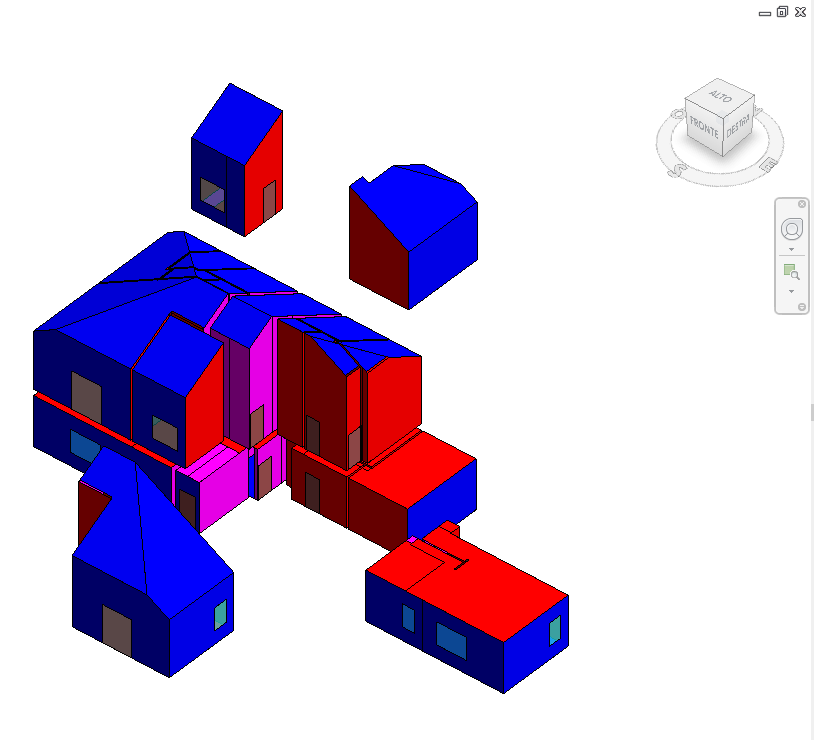

Prima soluzione - Sposta ambienti: dopo aver eseguito il comando di visualizzazione delle frontiere, attivare il comando Sposta presente in Modifica → Modifica. In questa maniera è possibile selezionare interi ambienti e spostarli per liberare la vista di frontiere altrimenti nascoste. Per ripristinare la visualizzazione corretta, eseguire nuovamente il comando "Frontiere".
Seconda soluzione - Nascondi elementi: è possibile nascondere dalla visualizzazione interi elementi. Per maggiori informazioni si consiglia la lettura della sezione relativa alla Visualizzazione del modello.
