Definizione dell'involucro scambiante
Il comando VISFRONTIERE permette di visualizzare le sole frontiere termiche dell'ambiente selezionato in una vista tridimensionale.
📂 Accesso
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | VISFRONTIERE |
| Finalità | Visualizza le sole frontiere dell'ambiente selezionato |
🛠 Procedura
- Cliccare sull'icona o digitare il comando
VISFRONTIEREnella barra dei comandi. - Selezionare tramite un click del mouse l'ambiente di cui si vogliono visualizzare le frontiere termiche.
- La barra dei comandi riporta l'opzione: VISUALIZZAZIONE FRONTIERE [Nette/Lorde]. Digitare

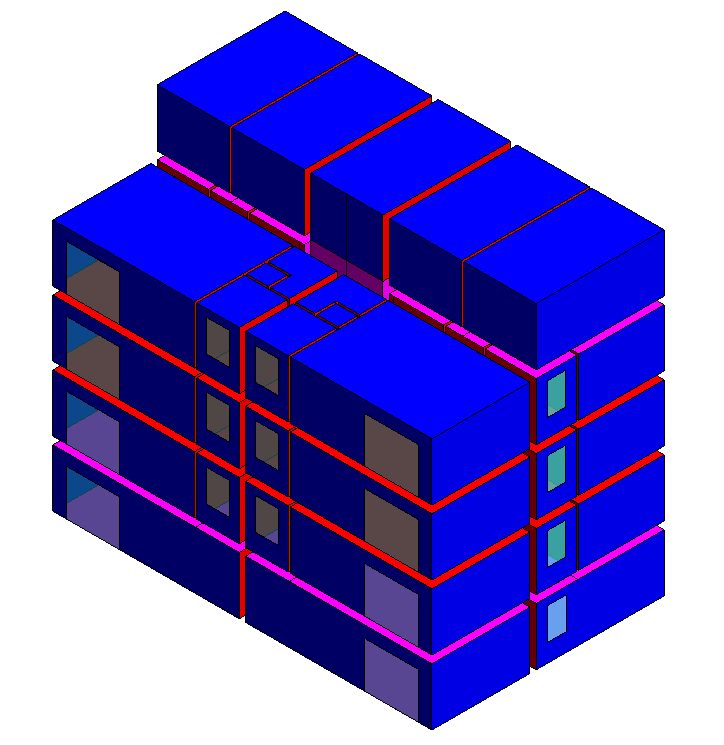

NETTEper le frontiere nette oLORDEper quelle lorde, e validare con ENTER. - Il programma attiverà automaticamente la visualizzazione 3D isometrica dell'ambiente selezionato con l'orbita 3D.
Attenzione
Il comando e l'orbita 3D restano attivi fino alla pressione del tasto ESC o del tasto destro del mouse (opzioni INVIO oppure ANNULLA).
