Inserimento Riferimento Esterno DWG

Comando per inserire un file DWG come riferimento esterno nel piano corrente del progetto, consentendo la sovrapposizione di piante architettoniche come base per il disegno impiantistico.

📌 Dettagli Comando​

CampoValore
Icona
ComandoXATTACCA

🛠 Descrizione​

Il programma Mc4Suite permette di definire un riferimento esterno per ogni piano creato nel progetto corrente. Se i piani sono stati già creati dall'utente, essi risultano già elencati nella barra laterale BARRA DI NAVIGAZIONE. Il piano di lavoro corrente è quello indicato da una freccia blu.

L'utente può selezionare il piano in cui inserire un riferimento esterno attraverso un doppio click sinistro del mouse sul nome del piano desiderato per renderlo corrente.

Attenzione

Se si esegue il comando di inserimento di un riferimento esterno prima che l'Utente abbia creato almeno un piano di progetto, il programma richiede attraverso un messaggio apposito la creazione di almeno un piano affinché il riferimento esterno possa essere associato al piano di progetto e non venga inserito di default sul layer zero.

Tale operazione è NECESSARIA e FONDAMENTALE affinché sia possibile:

  1. Inserire più di un riferimento esterno nel proprio file di progetto
  2. Avere un progetto ordinato in caso di disegno di edifici multipiano, che richiedono un riferimento esterno diverso per ogni piano

📋 Procedura Operativa​

Per inserire un disegno come riferimento:

  1. Clic sull'icona nel menu Edificio > Pannello Xref (o digitare _XATTACH).
  2. Nella finestra di dialogo selezionare un disegno da inserire e cliccare su Apri.

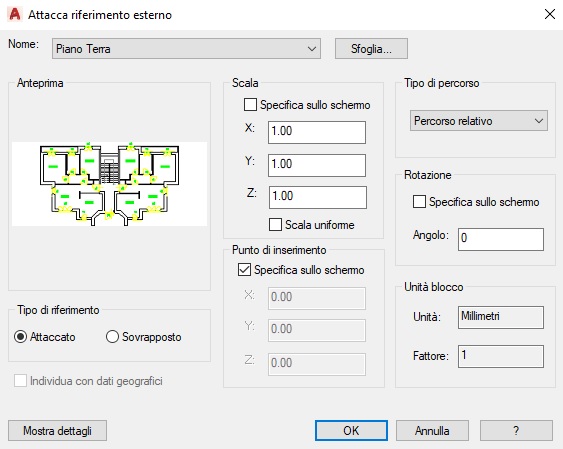

  3. Nella finestra di dialogo Inserisci Riferimento Esterno: Disegno, il campo Nome visualizza il nome del file selezionato. Clic su Sfoglia per selezionare un altro disegno.

⚙️ Opzioni Disponibili​

OpzioneDescrizione
Tipo percorso - CompletoMostra il percorso completo che porta al disegno.
Tipo percorso - NessunoMostra soltanto il nome del file.
Tipo percorso - RelativoMostra il percorso relativo. Se i file sono nella stessa cartella, sarà visualizzato solo il nome.
Tipo riferimento - AllegatoInclude il disegno di riferimento.
Tipo riferimento - SovrapposizioneNon include il disegno di riferimento quando allegato ad un altro disegno.
Punto d'inserimento - Specifica dopoPermette di specificare il punto d'inserimento sull'area di disegno dopo aver chiuso la finestra.
Scala - Specifica dopoPermette di specificare la scala sull'area di disegno dopo aver chiuso la finestra.
Rotazione - Specifica dopoPermette di specificare l'angolo di rotazione sull'area di disegno dopo aver chiuso la finestra.
