Inserimento Riferimento Esterno Immagine
Comando per inserire un file immagine (raster) come riferimento esterno nel piano corrente del progetto, utile per utilizzare scansioni di planimetrie come base per il disegno.
📌 Dettagli Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | ATTACCAIMM (_IMAGEATTACH) |
🛠 Descrizione
Il programma Mc4Suite permette di definire un riferimento esterno per ogni piano creato nel progetto corrente. Se i piani sono stati già creati dall'utente, essi risultano già elencati nella barra laterale BARRA DI NAVIGAZIONE. Il piano di lavoro corrente è quello indicato da una freccia blu.
L'utente può selezionare il piano in cui inserire un riferimento esterno attraverso un doppio click sinistro del mouse sul nome del piano desiderato per renderlo corrente.
Se si esegue il comando di inserimento di un riferimento esterno prima che l'Utente abbia creato almeno un piano di progetto, il programma richiede attraverso un messaggio apposito la creazione di almeno un piano.
Tale operazione è NECESSARIA e FONDAMENTALE affinché sia possibile:
- Inserire più di un riferimento esterno nel proprio file di progetto
- Avere un progetto ordinato in caso di disegno di edifici multipiano
📋 Procedura Operativa
- Clic sull'icona nel menu Edificio > Comandi generali (o digitare
AttaccaImmagine). - Nella finestra di dialogo selezionare un'immagine da inserire e cliccare su Apri.

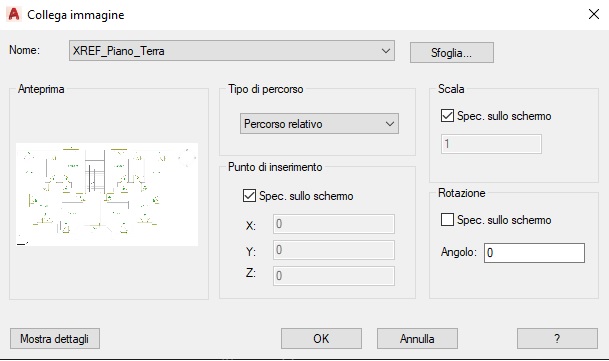

- Nella finestra di dialogo Inserisci Riferimento Esterno: Immagine, il campo Nome visualizza il nome del file selezionato. Clic su Sfoglia per selezionare un'altra immagine.
⚙️ Opzioni Disponibili
| Opzione | Descrizione |
|---|---|
| Tipo percorso - Completo | Mostra il percorso completo che porta all'immagine. |
| Tipo percorso - Nessuno | Mostra soltanto il nome del file. |
| Tipo percorso - Relativo | Mostra il percorso relativo. Se i file sono nella stessa cartella, sarà visualizzato solo il nome. |
| Punto d'inserimento - Specifica dopo | Permette di specificare il punto d'inserimento sull'area di disegno dopo aver chiuso la finestra. |
| Scala - Fattore di scala | Specifica la scala dell'immagine. |
| Rotazione - Angolo | Definisce l'angolo di rotazione per il disegno. |
Una volta usciti dalla maschera è possibile che il riferimento esterno appena inserito non risulti visibile nello spazio di lavoro. Per centrare il riferimento esterno nello spazio di lavoro si consiglia di usare il comando ZOOM, seguito dalla proprietà DAT (digitare DAT nella barra dei comandi oppure eseguire un semplice doppio click della rotella del mouse).
