Inserimento Riferimento Esterno PDF

Comando per inserire un file PDF come riferimento esterno nel piano corrente del progetto, consentendo di utilizzare tavole architettoniche in formato PDF come base per il disegno impiantistico.

📌 Dettagli Comando​

CampoValore
ComandoALLEGAPDF (_ATTACHPDF)

🛠 Descrizione​

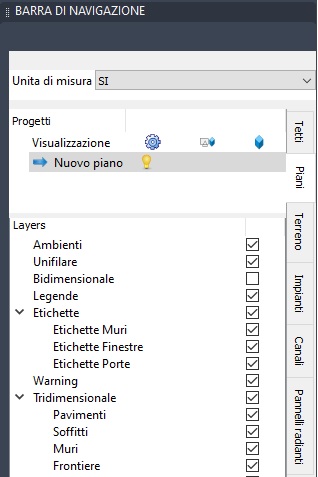

Il programma Mc4Suite permette di definire un riferimento esterno per ogni piano creato nel progetto corrente. Se i piani sono stati già creati dall'utente, essi risultano già elencati nella barra laterale BARRA DI NAVIGAZIONE. Il piano di lavoro corrente è quello indicato da una freccia blu.

L'utente può selezionare il piano in cui inserire un riferimento esterno attraverso un doppio click sinistro del mouse sul nome del piano desiderato per renderlo corrente.

Attenzione

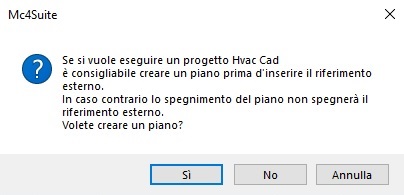

Se si esegue il comando di inserimento di un riferimento esterno prima che l'Utente abbia creato almeno un piano di progetto, il programma richiede attraverso un messaggio apposito la creazione di almeno un piano.

Tale operazione è NECESSARIA e FONDAMENTALE affinché sia possibile:

  1. Inserire più di un riferimento esterno nel proprio file di progetto
  2. Avere un progetto ordinato in caso di disegno di edifici multipiano

📋 Procedura Operativa​

  1. Digitare _ATTACHPDF o ALLEGAPDF nella barra dei comandi.
  2. Nella finestra di dialogo selezionare un file PDF da inserire e cliccare su Apri.

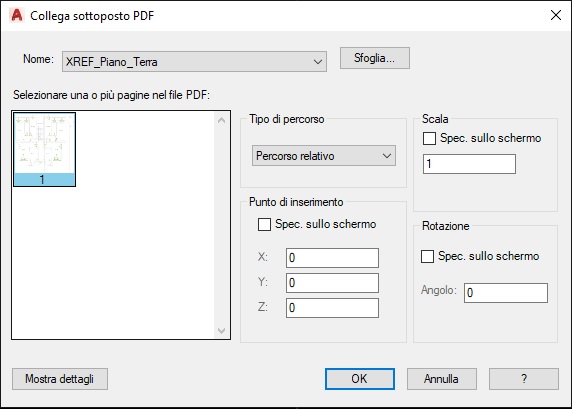

  3. Nella finestra di dialogo Inserisci Riferimento Esterno: Immagine, il campo Nome visualizza il nome del file selezionato. Clic su Sfoglia per selezionare un altro file.

⚙️ Opzioni Disponibili​

OpzioneDescrizione
Tipo percorso - CompletoMostra il percorso completo che porta al file.
Tipo percorso - NessunoMostra soltanto il nome del file.
Tipo percorso - RelativoMostra il percorso relativo. Se i file sono nella stessa cartella, sarà visualizzato solo il nome.
Punto d'inserimento - Specifica dopoPermette di specificare il punto d'inserimento sull'area di disegno dopo aver chiuso la finestra.
Scala - Fattore di scalaSpecifica la scala del PDF.
Rotazione - AngoloDefinisce l'angolo di rotazione per il disegno.
suggerimento

Una volta usciti dalla maschera è possibile che il riferimento esterno appena inserito non risulti visibile nello spazio di lavoro. Per centrare il riferimento esterno nello spazio di lavoro si consiglia di usare il comando ZOOM, seguito dalla proprietà DAT.
