Zona Impiantistica - Dati di Zona (Carichi Termici)
La scheda Dati di Zona del modello impiantistico consente di definire le condizioni interne di progetto (temperature di set point, umidità relativa e infiltrazioni di aria esterna) utilizzate nei calcoli di dispersione invernale, carico estivo ASHRAE e verifica termoigrometrica.

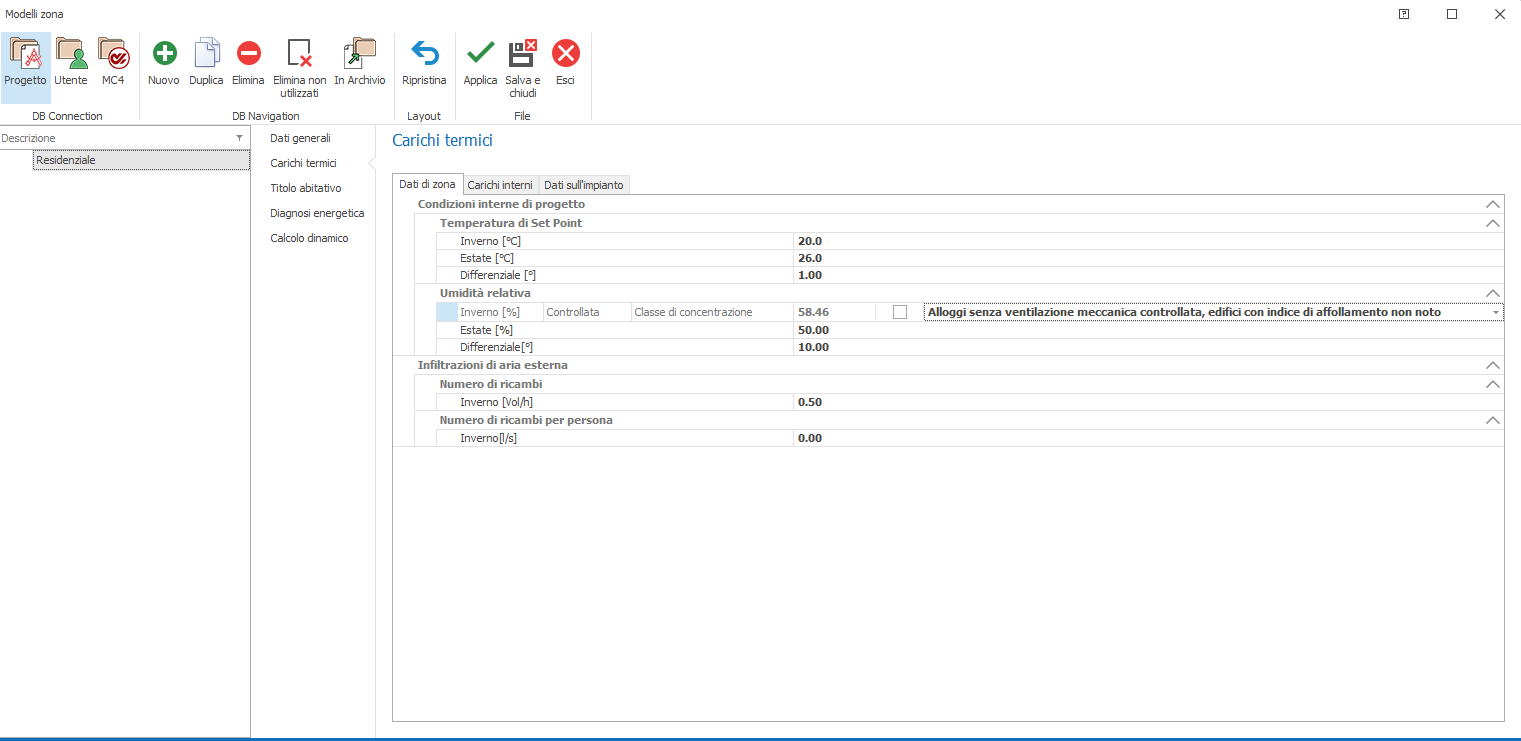

🛠 Interfaccia
Legenda moduli:
| Modulo | Sottomoduli |
|---|---|
| HTCad |  Calcolo energetico —  Carichi termici —  Pannelli radianti —  Impianti idronici |
⚙️ Condizioni Interne di Progetto
| Campo | Moduli | Descrizione |
|---|---|---|
| Temperatura di Set Point – Inverno/Estate [°C] | | Temperatura invernale/estiva di progetto della zona. Comune tra calcolo termico UNI EN 12831 e dimensionamento ASHRAE. Non influenza il calcolo energetico UNI/TS 11300-1 (che usa i valori prefissati dal DPR 412/93 in base alla destinazione d'uso). |
| Differenziale sulla temperatura [±] | | Differenziale del sistema di regolazione. Non può essere nullo. |
| Umidità relativa – Inverno [%] | | Umidità relativa di progetto invernale della zona. Usata per le verifiche termoigrometriche di legge. |
| Umidità relativa – Estate [%] | | Umidità relativa di progetto estiva della zona. |
| Umidità relativa – Differenziale | | Differenziale del sistema di regolazione dell'umidità. Non può essere nullo. |
⚙️ Classe di Umidità Interna
Tramite il menu a tendina Classe concentrazione si seleziona la classe di umidità interna in base alla tipologia di immobile, secondo quanto disciplinato dall'Appendice A della UNI EN ISO 13788:2013.
Attivando il checkbox Controllata, si assume la presenza di un sistema di controllo dell'umidità ambientale: il software ignorerà la classe di umidità e acquisirà il valore di UR impostato dall'utente.
⚙️ Infiltrazioni di Aria Esterna
| Campo | Moduli | Descrizione |
|---|---|---|
| Infiltrazioni – Inverno – ricambi [Vol/h] | | Infiltrazioni invernali espresse in Vol/h. |
| Infiltrazioni – Estate – ricambi [Vol/h] | | Infiltrazioni estive espresse in Vol/h. |
| Infiltrazioni – Inverno/Estate [l/s × persona] | | Infiltrazioni espresse in l/s per persona. L'indice di affollamento va indicato nella scheda Carichi interni. |
I valori di infiltrazione invernale sono utilizzati, per le zone Riscaldate o Climatizzate, solo per il calcolo delle dispersioni invernali ai fini del dimensionamento dei terminali.
I valori di infiltrazione estiva sono usati solo per il calcolo del carico estivo per il dimensionamento dei terminali.
Per le zone Non Climatizzate, i valori di infiltrazione invernale vengono utilizzati anche per i calcoli energetici.
Il numero di ricambi (sia inverno che estate) può essere definito in Vol/h, in l/s per persona, o con entrambi gli approcci: in quest'ultimo caso il software considera il dato più sfavorevole.
