Zona Impiantistica - Dati di Calcolo (Titolo Abilitativo)
La scheda Dati di Calcolo della zona impiantistica consente di definire le condizioni interne, la capacità termica e le tipologie di ventilazione per il calcolo energetico secondo UNI/TS 11300.

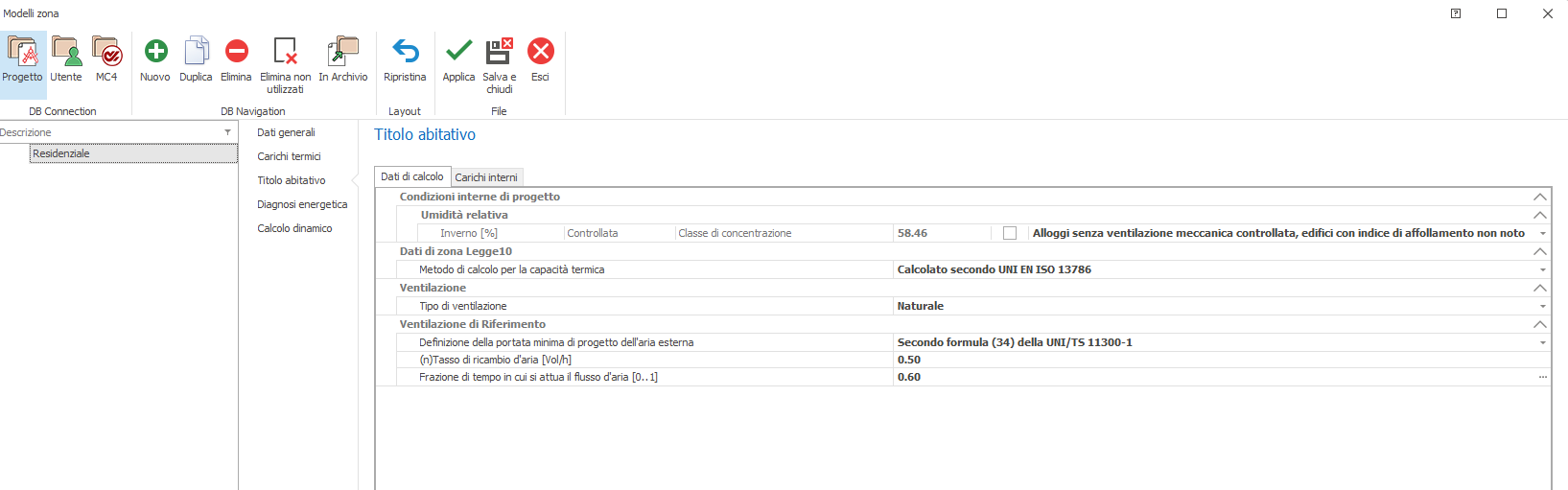

🛠 Interfaccia
⚙️ Condizioni Interne di Progetto
| Campo | Descrizione |
|---|---|
| Umidità relativa – Inverno [%] | Umidità relativa di progetto della zona. Il valore invernale viene assunto ai fini delle verifiche termoigrometriche di legge. |
| Classe concentrazione | Tramite menu a tendina si sceglie la classe di umidità interna secondo l'Appendice A della UNI EN ISO 13788:2013. Ponendo il segno di spunta in corrispondenza di "Controllata", il software acquisisce il valore di UR imposto dall'utente. |
⚙️ Capacità Termica
Metodo di calcolo per la capacità termica: le opzioni disponibili sono funzione del tipo di scelta operata in corrispondenza della voce "tipo di calcolo" all'interno della maschera dei Dati di progetto.
| Tipo di calcolo | Metodi disponibili |
|---|---|
| A1 | Solo "Calcolato secondo UNI EN ISO 13786 (Metodo analitico)". Il calcolo avviene con approccio analitico; non è consentito imporre i valori di trasmittanza termica U per le strutture opache. |
| A2 | 1) "Calcolato secondo UNI EN ISO 13786 (Metodo analitico)", 2) "Forfettario secondo prospetto 22 UNI/TS 11300-1:2014". Nel secondo caso indicare il valore della capacità termica forfettaria. |
Il valore forfettario va specificato nel campo "Capacità term. per unità di sup. involucro [kJ/(m²K)]" avvalendosi del wizard che riproduce il prospetto 22 della UNI/TS 11300-1:2014.
Nel caso di calcolo forfettario, i dati indicati nelle strutture non verranno presi in considerazione per questa valutazione; pertanto è possibile adottare strutture con valori di trasmittanza imposti dall'utente.
⚙️ Ventilazione
In tale maschera si definiscono i parametri relativi alla Ventilazione. In corrispondenza del campo Tipo di ventilazione occorre scegliere la tipologia tra le quattro voci disponibili:
Nell'ambito degli approcci A1 e A2, la UNI/TS 11300-1:2014 individua due tipologie di calcolo: la ventilazione di riferimento (semplice aerazione naturale in condizioni standard) e la ventilazione effettiva (che prende in considerazione la presenza dell'impianto di ventilazione meccanica). In caso di assenza di impianto di ventilazione, la ventilazione effettiva coincide con la ventilazione di riferimento.
⚙️ Dati di Calcolo per la Zona Non Climatizzata
Il campo "Metodo di calcolo ambienti Non climatizzati" permette di discriminare la metodologia di valutazione energetica degli ambienti non climatizzati.
| Tipo di calcolo | Metodi disponibili |
|---|---|
| A1 (Design Rating) | Solo "Tramite calcolo del fattore di riduzione (UNI EN ISO 13789:2008)" — modalità analitica obbligatoria. |
| A2 (Standard Rating) | "Tramite calcolo del fattore di riduzione" oppure "Tramite definizione del fattore di riduzione (prospetto 7 - UNI/TS 11300-1:2014)" — modalità forfettaria. |
Nel secondo caso, in corrispondenza del campo "Tipo di zona non condizionata", selezionare la tipologia che più corrisponde alla zona non climatizzata da descrivere.
La modalità analitica deve essere utilizzata obbligatoriamente per edifici di nuova costruzione o porzioni ricostruite in edifici esistenti. La modalità forfettaria può essere utilizzata per edifici esistenti non soggetti a demolizione e ricostruzione per i quali non sussistano sufficienti informazioni per la definizione dettagliata delle partizioni.
