Progetto Canali d'Aria - Raggio di Curvatura
La scheda del raggio di curvatura consente di fissare la corrispondenza tra le dimensioni dei canali e il raggio di curvatura interno da applicare in fase di disegno delle curve.
📋 Impostazione del Raggio di Curvatura
La scheda può contenere fino a un massimo di 10 righe e ne presenta già cinque compilate.
Mediante le informazioni fornite in questa scheda si fissa la corrispondenza tra l'intervallo delle dimensioni di base/diametro (sezioni rettangolari/sezioni circolari) e il raggio di curvatura interno da applicare in fase di disegno delle curve.
💡 Esempio di Applicazione

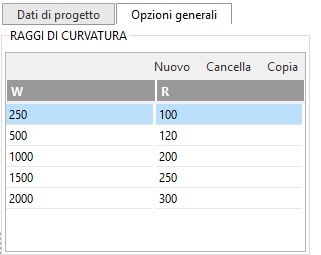

Con riferimento alla figura:
- Per canali con base/diametro fino a un max di 250 mm: raggio di curvatura interno pari a 100.
- Per dimensioni comprese tra 251 e 500: raggio di curvatura interno pari a 250.
- E così via per le righe successive.
