Progetto Canali - DuctVMC
Per creare un nuovo progetto DuctVMC occorre eseguire il comando Elenco Reti Canali attraverso l'icona dedicata o tramite il comando NEWDUCTVMC nella barra dei comandi.
📂 Accesso al Comando
Icona:
Comando: NEWDUCTVMC
Per creare un nuovo progetto DuctVMC esegui il comando Elenco Reti Canali attraverso l'icona posta nel menu DUCTVMC, oppure esegui il comando NEWDUCTVMC nella barra dei comandi.

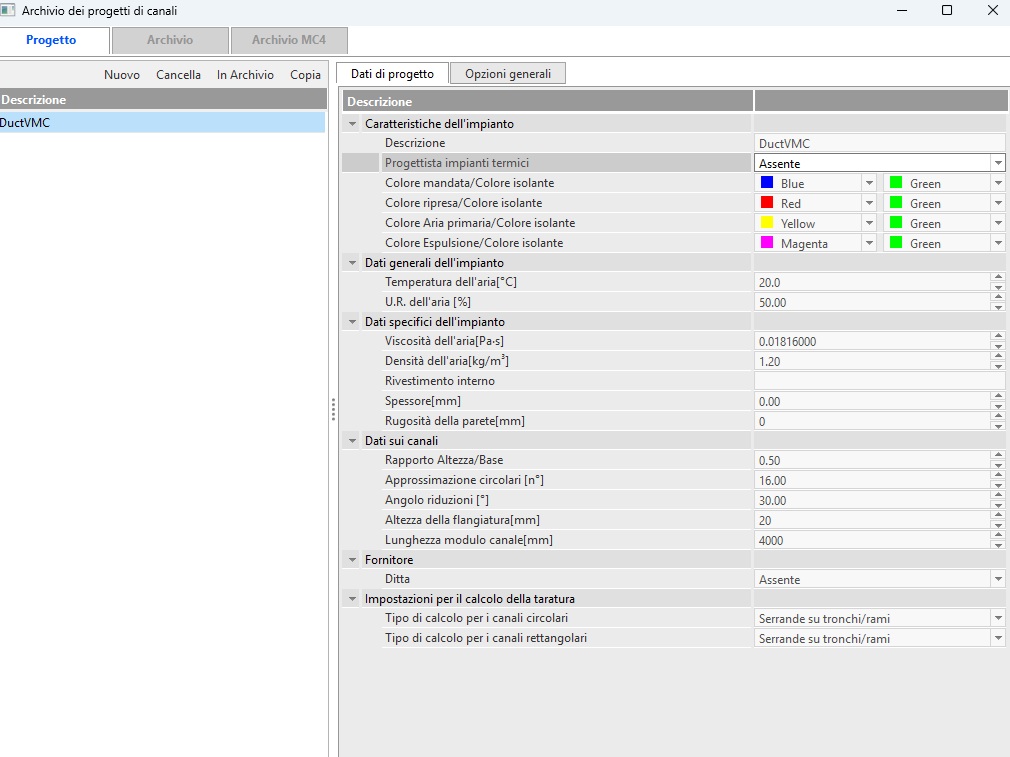

Il programma mostra la maschera seguente:
La finestra ha la configurazione tipica di ogni archivio del programma. La creazione di un nuovo progetto inizia alla selezione del bottone NUOVO posto nella sezione sinistra della maschera.
📋 Caratteristiche dell'Impianto
| Campo | Descrizione |
|---|---|
| Progettista | Dati anagrafici del progettista (facoltativo). |
| Nome | Nome del progetto. Modificabile in qualsiasi momento. |
| Colore mandata e Colore isolante | Colore per visualizzare i tronchi della rete di mandata con e senza isolante. |
| Colore ripresa e Colore isolante | Colore per visualizzare i tronchi della rete di ripresa con e senza isolante. |
| Colore Aria primaria e Colore isolante | Colore per visualizzare i tronchi della rete aria primaria con e senza isolante. |
| Colore espulsione e Colore isolante | Colore per visualizzare i tronchi della rete di espulsione con e senza isolante. |
⚙️ Dati Generali dell'Impianto
| Campo | Descrizione |
|---|---|
| Temperatura dell'aria e U.R. dell'aria | Valori riferiti alle condizioni dell'aria all'uscita dalla centrale, utilizzati per ricavare Viscosità [mPa·s] e Densità [kg/m³]. |
🔧 Dati Specifici dell'Impianto
| Campo | Descrizione |
|---|---|
| Rivestimento interno | Dato riportato in stampa. Non influisce sui calcoli. |
| Rugosità della parete | Valore per canale in acciaio grezzo, modificabile. Significativo ai fini del calcolo. |
| Spessore (lamiera/materiale) | Determina l'ingombro del canale (lamiera o pannello sandwich). |
| Viscosità dell'aria | Viscosità dinamica [mPa·s] per calcolo perdite di pressione. Valore per 20°C. |
| Densità dell'aria | Valore in [kg/m³] per calcolo perdite di pressione. Valore per 20°C e aria secca. |
📌 Dati sui Canali
| Campo | Descrizione |
|---|---|
| Rapporto Altezza/Base | Rapporto di riferimento per la sezione rettangolare in fase di dimensionamento. |
| Approssimazione circolari [n°] | Numero di segmenti per disegnare una circonferenza. L'approssimazione riguarda sia la visualizzazione sia la stampa. Mantenendo il valore di default, la sezione di un canale circolare viene disegnata con 16 segmenti e la curva a 90° di un canale rettangolare con 4 segmenti. L'incremento del numero di segmenti produce una visualizzazione migliore ma rallenta la rigenerazione del disegno. |

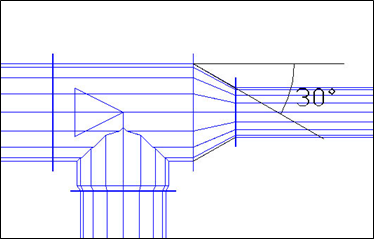

| Angolo riduzioni | Angolo delle riduzioni/allargamenti (default: 30°).  |
| Altezza della frangiatura [mm] | Sporgenza della flangia rispetto al filo esterno del canale. |
| Lunghezza del modulo canale [mm] | Lunghezza di un pezzo lineare di canale. |
🛠 Opzioni Generali

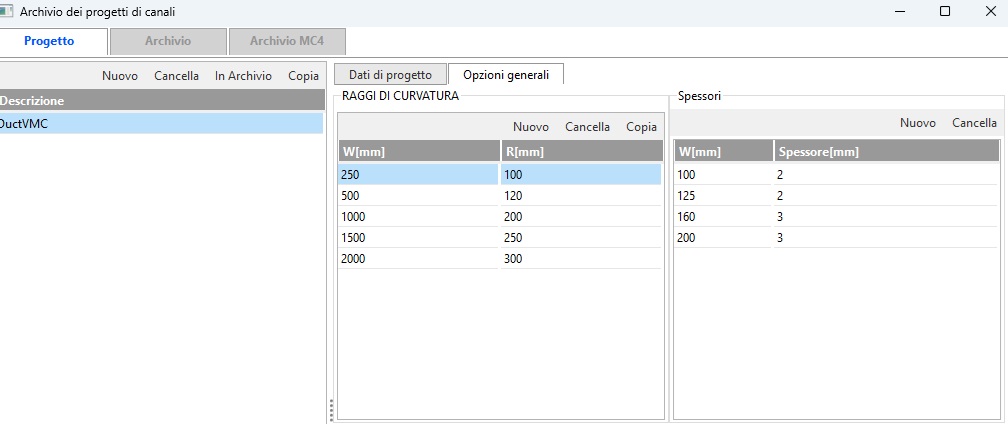

La maschera presenta una scheda OPZIONI GENERALI all'interno della quale è possibile definire:
Raggi di Curvatura Automatici
La scheda può contenere fino a un massimo di 10 righe (cinque già compilate). Mediante queste informazioni si fissa la corrispondenza tra l'intervallo delle dimensioni di base/diametro (parametro W) e il raggio di curvatura interno da applicare in fase di disegno delle curve.
Con riferimento alla figura: per canali con W fino a 250 mm il raggio di curvatura interno è 100; per dimensioni comprese tra 251 e 500 il raggio è 250, e così via.
Spessori Automatici
La scheda può contenere fino a un massimo di 10 righe (quattro già compilate). Mediante queste informazioni si fissa la corrispondenza tra l'intervallo delle dimensioni di base/diametro (parametro W) e lo spessore da applicare in fase di computo.
Con riferimento alla figura: per canali con W pari a 100 o 125 mm lo spessore calcolato è 2 mm; per dimensioni pari a 160 o 200 mm lo spessore è 3 mm, e così via.
