Diagnosi Energetica - Consumi Storici
Il nodo Consumi Storici è visibile solo nella modalità diagnosi e consente di confrontare i consumi calcolati con i consumi reali dell'edificio attraverso la firma energetica.
Il nodo è visibile solo nella modalità diagnosi.
📌 Scopo del Confronto
Qualsiasi diagnosi energetica affidabile deve partire da un modello di calcolo i cui consumi calcolati si avvicinino il più possibile ai consumi reali. Tale assunzione implica un'analisi dei consumi storici dell'edificio e il confronto degli stessi con i consumi calcolati.
Il programma crea in automatico una stagione di calcolo composta da 12 periodi (uno per mese), al cui interno sono contenute le letture teoriche dei contatori estrapolabili dall'input. In particolare:
- Ogni vettore energetico presente nelle alimentazioni crea un contatore ad esso dedicato.
- I contatori elettrici saranno in numero pari alle centrali elettriche create.
La stagione di calcolo fa da base per la creazione delle stagioni reali.
📅 Stagione Reale

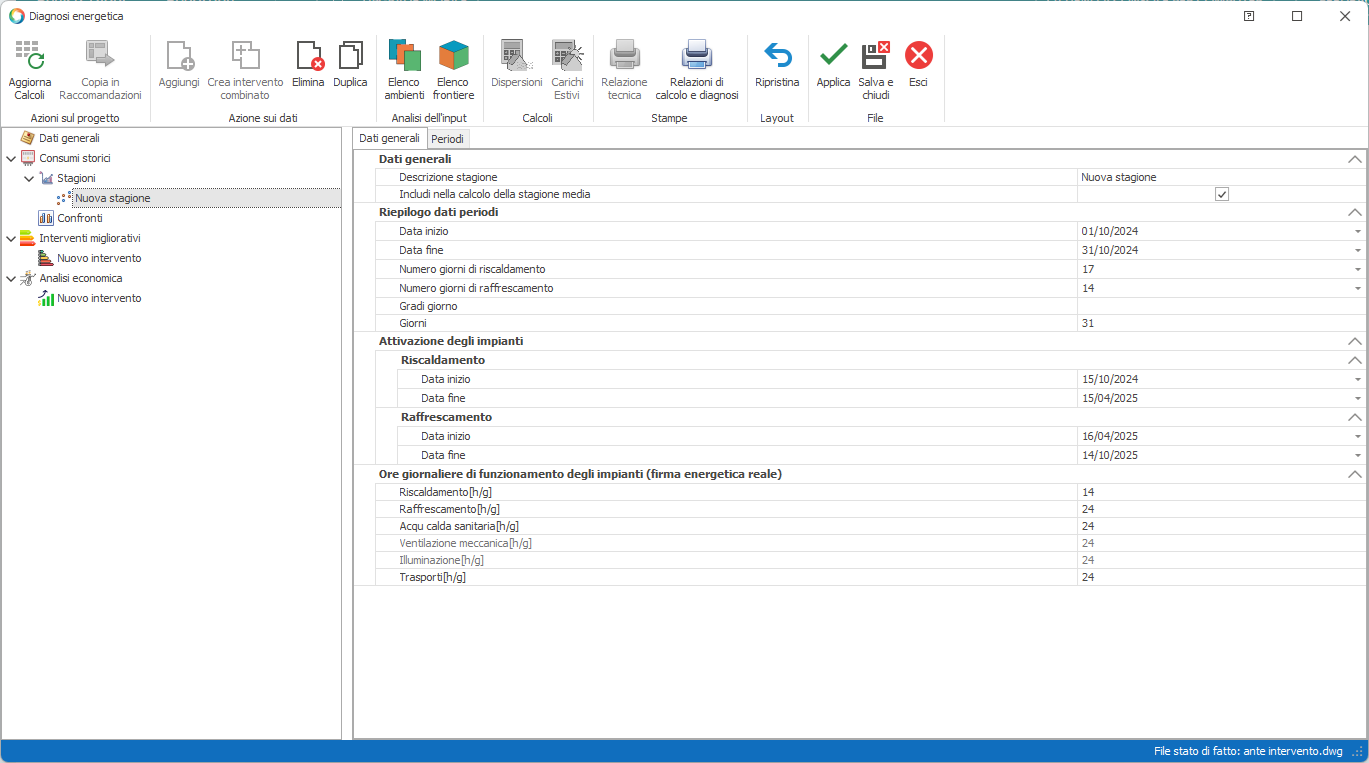

Per iniziare, occorre selezionare il nodo Stagioni e premere il pulsante Aggiungi. Selezionando il nodo Nuova stagione si attiva la pagina di input/editing della stagione.
In questa pagina si inseriscono i dati relativi al periodo di riscaldamento e di raffrescamento e il numero di ore di attivazione dei diversi servizi. È possibile includere la stagione nel calcolo della stagione media trattata nella sezione Confronti.

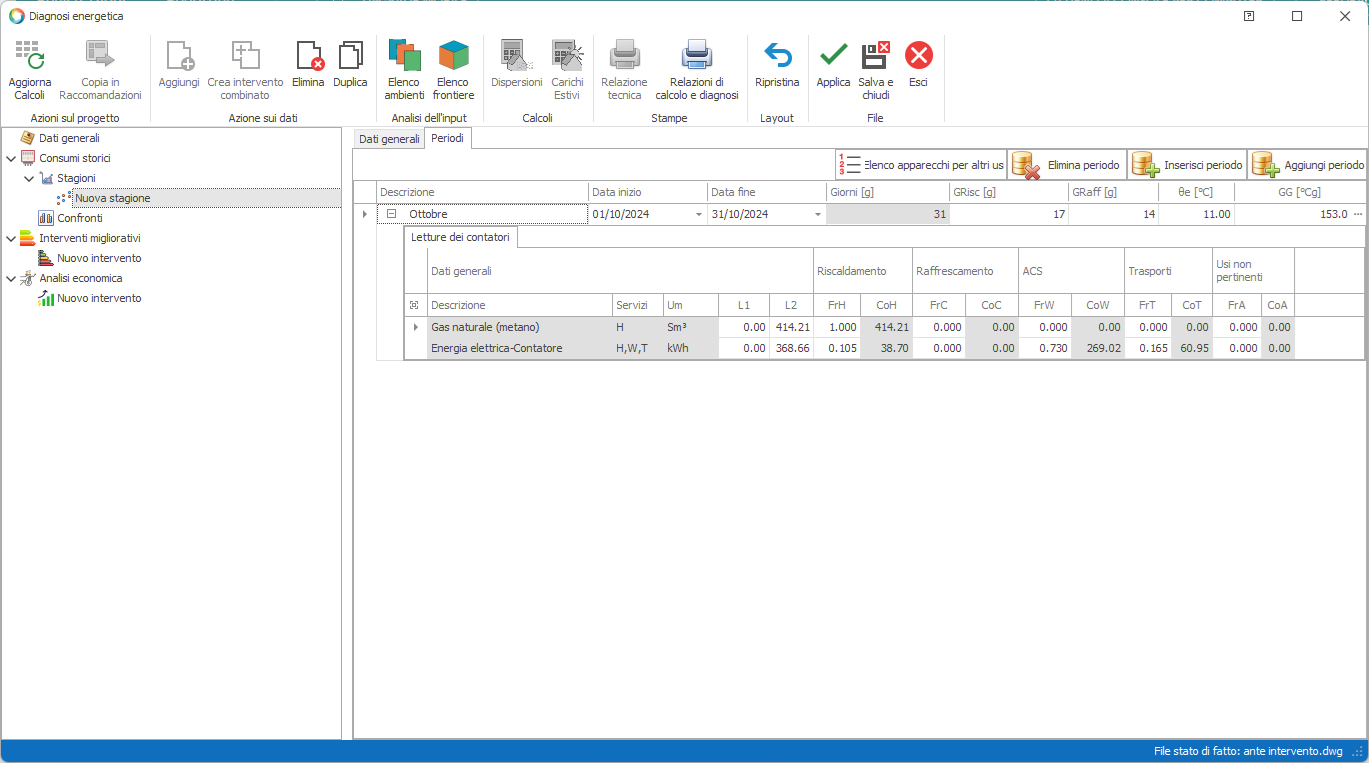

📋 Periodi
Il periodo è l'intervallo di tempo della misura effettuata. Un sottoprodotto del confronto dei consumi storici è la firma energetica del fabbricato, molto utile ad esempio per la stima della potenza del generatore di calore da sostituire.
Per ottenere una firma energetica affidabile è necessario misurare i consumi con frequenza elevata (un periodo ragionevole potrebbe essere la settimana). La temperatura esterna media del periodo di misura è reperibile presso le ARPA (Agenzie Regionali per la Protezione Ambientale).
La creazione di un nuovo periodo avviene tramite uno dei due pulsanti:
- Inserisci periodo: inserisce il periodo tra due esistenti.
- Aggiungi periodo: appende il periodo in coda all'ultimo periodo inserito.
Il programma propone come periodo la copia del periodo di calcolo. L'utente può modificare i campi data di inizio e data di fine per adattarlo alla misura reale, e inserire la lettura iniziale e finale del contatore.
Ai fini del calcolo della firma energetica è importante inserire la temperatura media esterna del periodo (θe). Nel caso in cui il contatore copre più servizi, è necessario inserire il fattore di ripartizione (0..1) di pertinenza del servizio (campi FrH, FrC, ecc.). Si rimanda all'esempio riportato in UNI/TR 11775 per la metodologia di calcolo dei fattori di ripartizione.

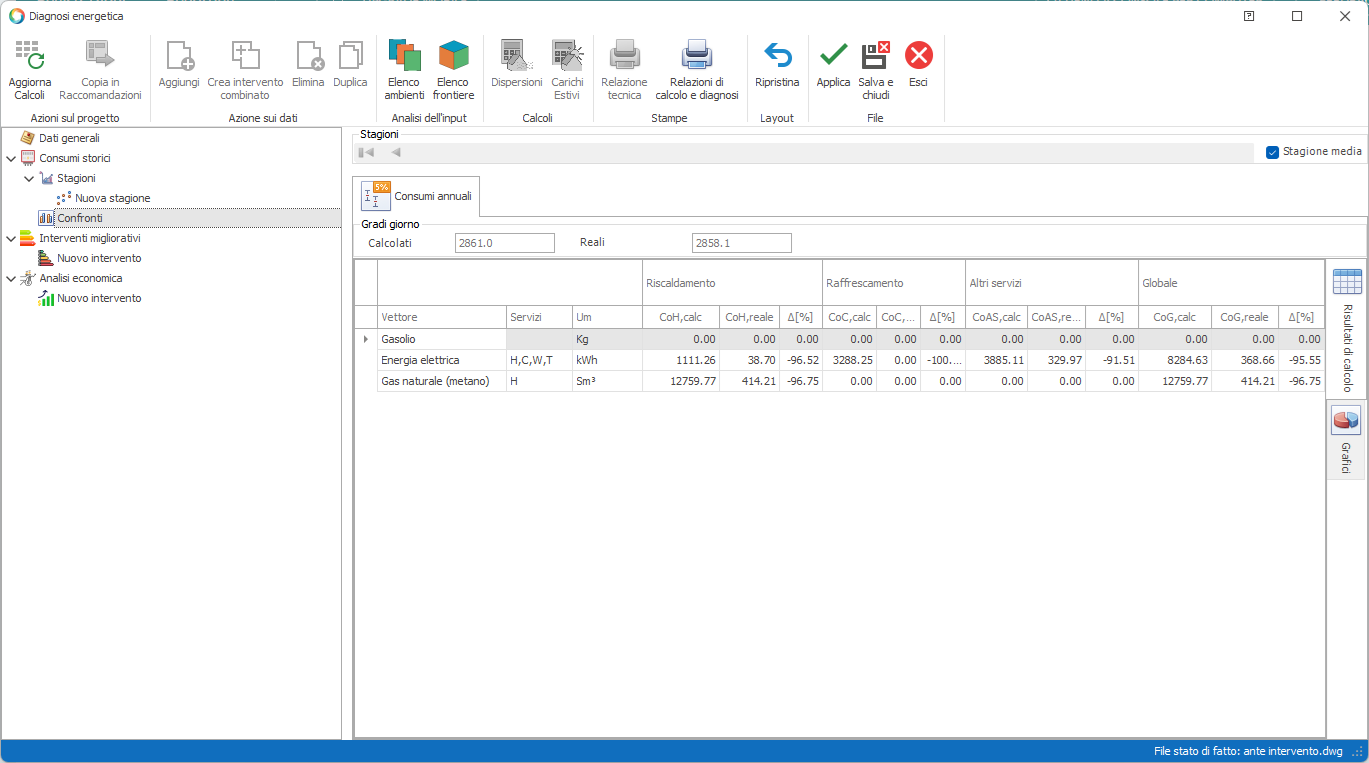

📊 Confronti
In questo nodo si visualizzano i risultati di calcolo del confronto tra stagione reale e stagione di calcolo. Quando necessario si possono introdurre fattori di normalizzazione per smussare eventuali stagioni particolarmente miti/fredde.
- Per il servizio riscaldamento il fattore di normalizzazione è calcolato come rapporto tra i gradi giorno teorici e reali.
- Per gli altri servizi bisognerà tenere conto di altri fattori e documentarli in relazione.
I risultati possono essere visualizzati per la stagione media o per la singola stagione. Nel caso di stagione media non sono visibili le firme energetiche in quanto strettamente legate alle condizioni esterne.
