Input Grafico — Capannone con Blocco Uffici
Questa sezione descrive come eseguire l'input di un capannone con blocco uffici utilizzando più livelli in Mc4Suite.
🛠 Utilizzo

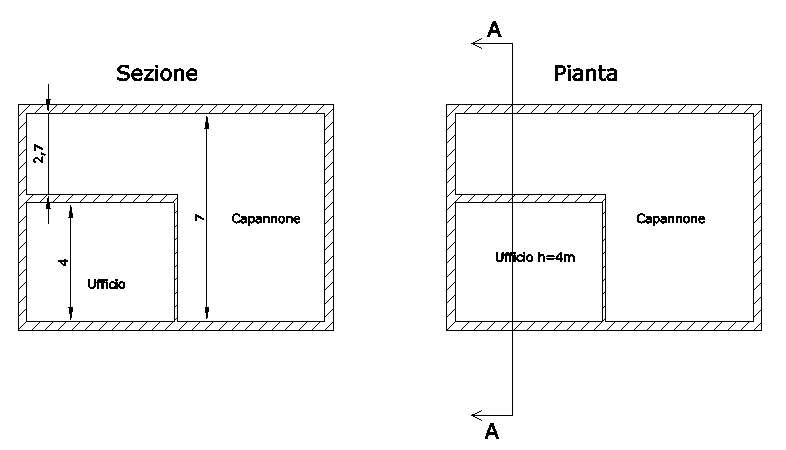

Per questo tipo di edificio, occorre creare due livelli configurati come mostrato in figura.
Livello 1
Al Livello 1 si disegnano tutte le pareti e si inseriscono i due ambienti. L'ufficio ha altezza "da piano", mentre il capannone deve avere altezza forzata a 7 m.
Livello 2
Dopo aver inserito l'ambiente capannone, attivando il Livello 2 si visualizza l'impronta dell'ambiente capannone con le pareti (incluso l'unifilare) disegnate automaticamente dal programma.
A questo punto occorre disegnare le pareti mancanti per la parte del capannone che si trova al di sopra degli uffici.
Inserimento Ambiente Aggregato
Una volta disegnate le pareti esterne, inserire un ambiente aggregato al capannone. Per selezionare l'ambiente principale (capannone), attivare il Livello 1 mantenendo corrente il Livello 2.

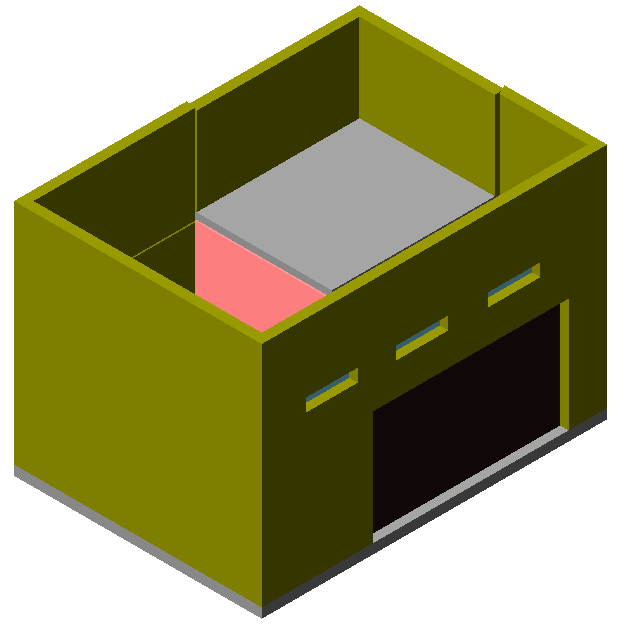

Il Livello 2 deve apparire come mostrato dopo l'inserimento dell'ambiente aggregato.
💡 Note
Sfruttando le linee di input dell'unifilare ai due livelli, è possibile definire serramenti sovrapposti (portone e finestre) anche per lo stesso ambiente. Questa è la modalità corretta quando si vuole avere un disegno di questo tipo, inserendo due livelli anche se non strettamente necessario per gli uffici.
