Input Grafico — Ambiente a Doppia Altezza
Questa sezione descrive come eseguire l'input di un ambiente a doppia altezza in Mc4Suite.
🛠 Utilizzo

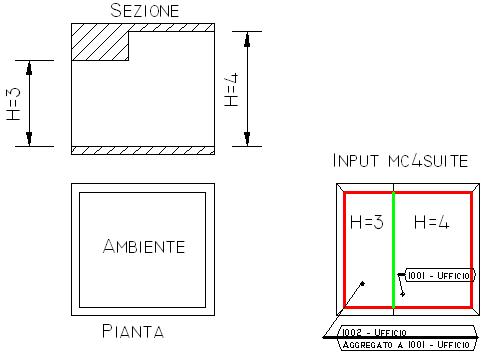

Nell'esempio mostrato, la parte sinistra è alta 3 m con solaio di spessore maggiore di 1 m, mentre la parte destra è alta 4 m.
In corrispondenza del cambio di altezza, disegnare una parete (può essere di qualsiasi tipo strutturale, con spessore non inferiore a 1 cm). Questa parete verrà eliminata dalla vista tridimensionale quando si inserirà l'ambiente aggregato.
Tutte le proprietà dell'ambiente aggregato sono associate all'ambiente principale. Nell'elenco degli ambienti e nelle relazioni verrà elencato soltanto l'ambiente principale.
La procedura prevede:
- Nella parte sinistra: inserire l'ambiente con altezza forzata a 3 m e solaio di spessore maggiore (come ambiente "standard" o come Ambiente Aggregato, tenendo conto che l'aggregato si può inserire solo dopo l'ambiente principale).
- Nella parte destra: inserire l'ambiente con altezza 4 m e solaio di spessore inferiore.
Qualora l'ambiente più alto sfori nel piano successivo, occorre rispettare le regole descritte nella sezione Ambienti con Solai Sfalsati.
