Input Grafico — Cortili Interni
Questa sezione descrive come gestire i cortili interni durante l'input grafico del fabbricato in Mc4Suite.
🛠 Utilizzo
Per inserire un cortile internamente ad un fabbricato, non introdurre il simbolo ambiente nel poligono che definisce graficamente il cortile.
💡 Caso Particolare: Ambiente Unico attorno al Cortile
Esiste una configurazione di cortile interno per la quale è necessario utilizzare l'ambiente aggregato, anche se teoricamente non sarebbe necessario: si tratta del caso in cui attorno al cortile interno è presente un unico ambiente.

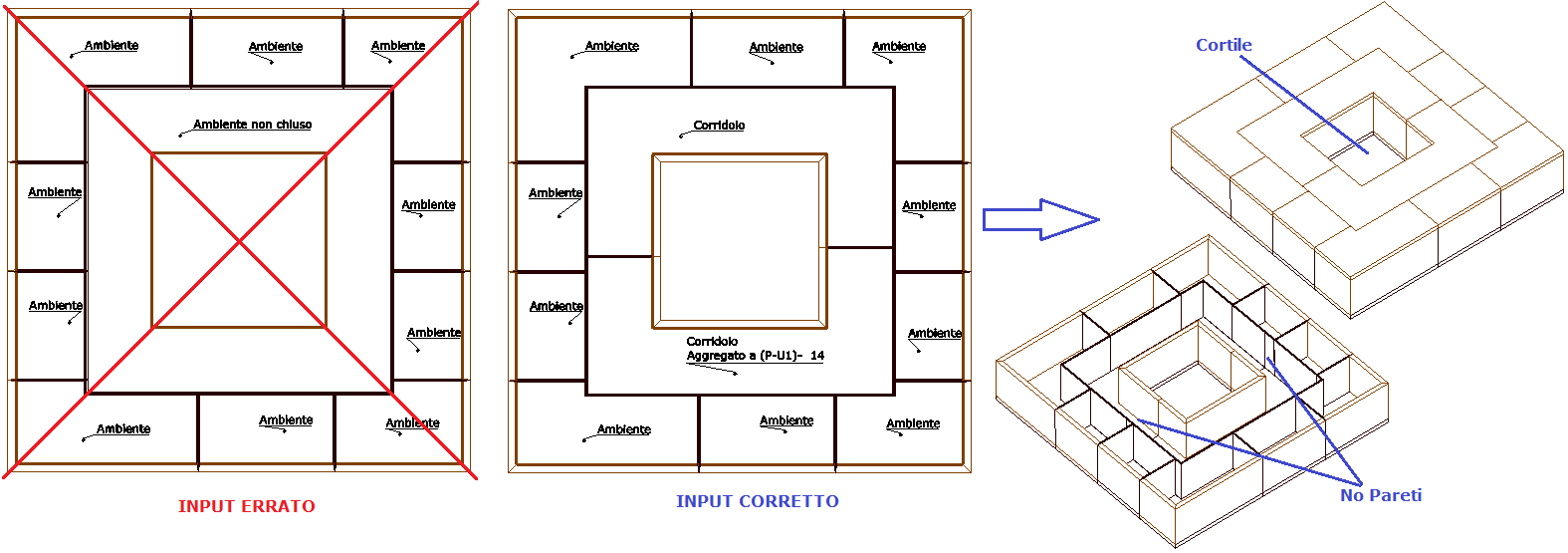

In questo caso NON si può introdurre l'ambiente cortile come unico ambiente. Se si inserisce un unico ambiente come corridoio, il programma segnala "ambiente non chiuso", indicando che l'input non è corretto.
La soluzione corretta prevede di disegnare delle pareti fittizie per creare due spazi distinti: nel primo spazio si inserisce l'ambiente "normale", nel secondo un ambiente aggregato al primo.
Le pareti fittizie devono avere spessore non inferiore a 1 cm (è possibile usare il tipo Divisorio).
Nella vista assonometrica, il programma non disegna le pareti tra ambiente normale e aggregato: dal punto di vista del calcolo, l'ambiente è considerato unico.
