Definizione dell'involucro scambiante
Il comando DLININDIVWIN consente il disegno di una parete vetrata divisoria con posizionamento automatico sull'asse della parete.
📂 Accesso
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DLININDIVWIN |
| Finalità | Consente il disegno di una parete vetrata divisoria con posizionamento automatico sull'asse della parete |
Questo comando è utilizzabile soltanto se si possiede un file dwg come riferimento esterno.
🛠 Interfaccia
Dopo aver impostato i dati richiesti nella barra laterale (selezione del tipo di finestra, impostazione dell'esposizione) si può passare al disegno. L'esecuzione del comando richiede la selezione delle linee dell'architettonico che devono essere trasformate in unifilare.
Posizionando il cursore in corrispondenza di una linea del disegno architettonico, si può notare che il cursore assume la forma di una farfalla (l'OSNAP Vicino deve essere sempre attivo) e a destra, se la linea è verticale, o al disopra, se la linea è orizzontale, viene mostrata la posizione a cui verrà disegnato l'unifilare se si fa click su quella linea.
Poiché si tratta di parete interna, l'unifilare deve rappresentare l'asse del divisorio; se ciò non avviene vuol dire che la parete che si sta per inserire (ovvero selezionata nella barra laterale) ha uno spessore diverso ed incompatibile con quello del divisorio presente nel disegno.
💡 Note
La comparsa del messaggio

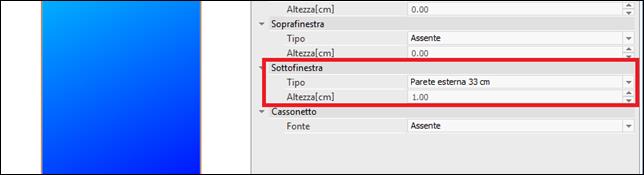

indica la mancanza e quindi la necessità di attribuire una stratigrafia in corrispondenza della voce Sottofinestra – Tipo nell'ambito del serramento prescelto (maschera dell'Archivio dei serramenti di progetto).
La mancanza di tale dato impedisce il completamento dell'inserimento della parete vetrata.
